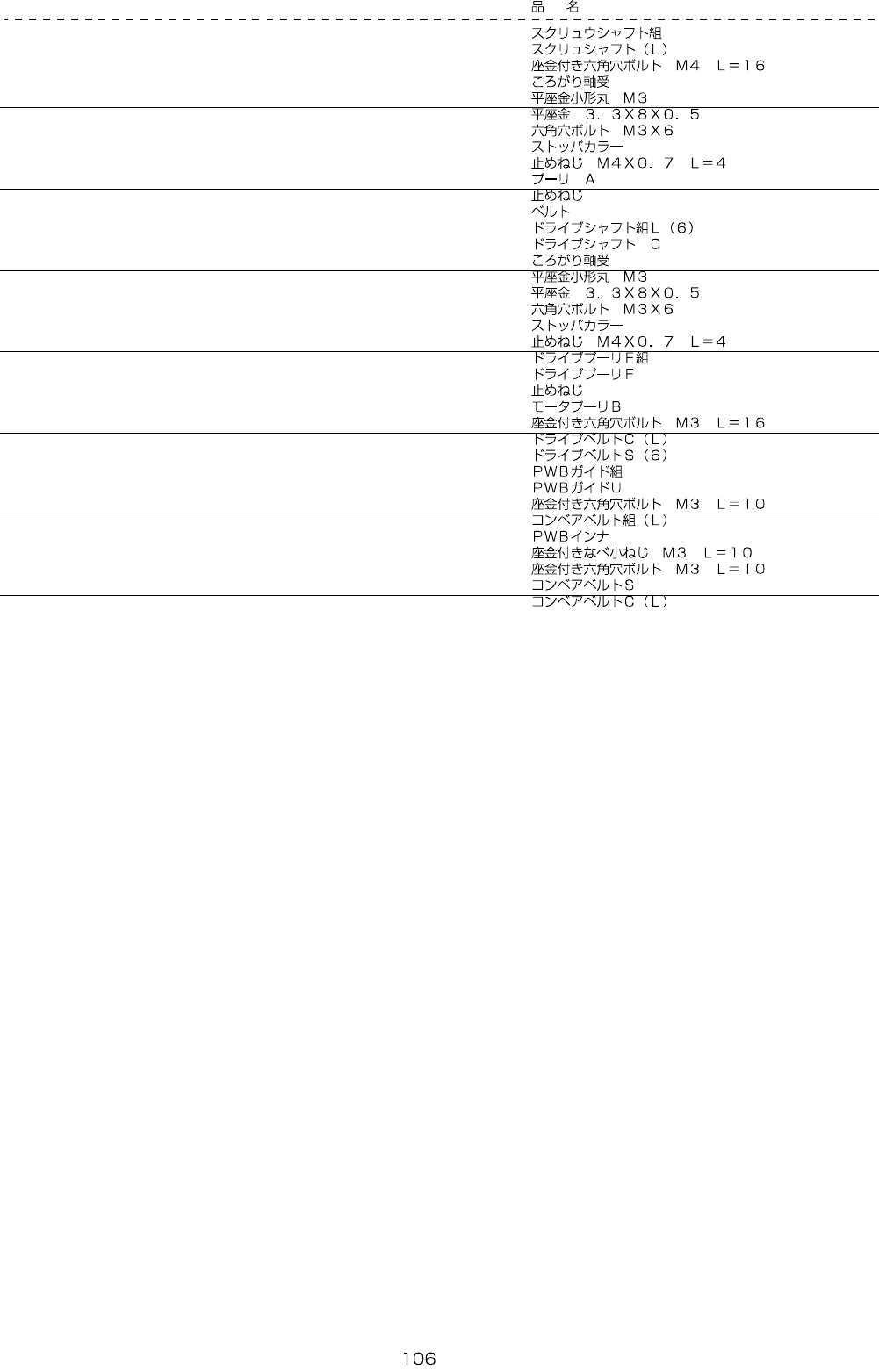

53.CLINCHUNITCOMPONENTS(8)(CONVEYOR)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-13943 SCREW_SHAFT_ASM 1
2 400-15578 SCREWSHAFT(L) (2)
3 SL-6041692-TN SCREWM4L=16 (8)
4 SB-1080002-00 BEARING (4)
5 WP-0320500-SF WASHER3.2X7X0.5 (8)
6 WP-0330516-SC WASHER3.3X8X0.5 (4)
7 SM-6030602-TN SCREWM3X6 (4)
8 E2141-721-000 STOPPERCOLLAR (2)
9 SM-8040402-TP SCREWM4X0.7L=4 (4)
10 E2156-721-000 PULLEYA (2)
11 SM-8040602-TP SCREWM4X0.7L=6 (4)
12 402-13782 BELT (1)
13 400-54803 DRIVESHAFTASML(6) 1
14 E2152-721-000 DRIVESHAFTC (3)
15 SB-1080002-00 BEARING (6)
16 WP-0320500-SF WASHER3.2X7X0.5 (12)
17 WP-0330516-SC WASHER3.3X8X0.5 (6)
18 SM-6030602-TN SCREWM3X6 (6)
19 E2141-721-000 STOPPERCOLLAR (3)
20 SM-8040402-TP SCREWM4X0.7L=4 (6)
21 400-00849 DRIVE_PULLEY_F_ASM (3)
22 400-00850 DRIVE_PULLEY_F (1)
23 SM-8040602-TP SCREWM4X0.7L=6 (2)
24 400-00851 MOTOR_PULLEY_B (1)
25 SL-6031642-TN SCREWM3L=16 (3)
26 400-01005 DRIVEBELTC(L) (1)
27 400-46033 DRIVEBELTS(6) (2)
28 400-00860 PWB_GUIDE_ASM 1
29 400-00861 PWB_GUIDE_U (8)
30 SL-6031092-TN SCREWM3L=10 (16)
31 400-01068 CONVEYORBELTASM(L) 1
32 E2046-725-000 PWBINNER (12)
33 SL-4031091-SC SCREWM3L=10 (8)
34 SL-6031092-TN SCREWM3L=10 (16)
35 400-00863 CONVEYOR_BELT_S (4)
36 400-01070 CONVEYORBELTC(L) (2)
- -
54.CLINCHUNITCOMPONENTS(9)(CONVEYOR)
