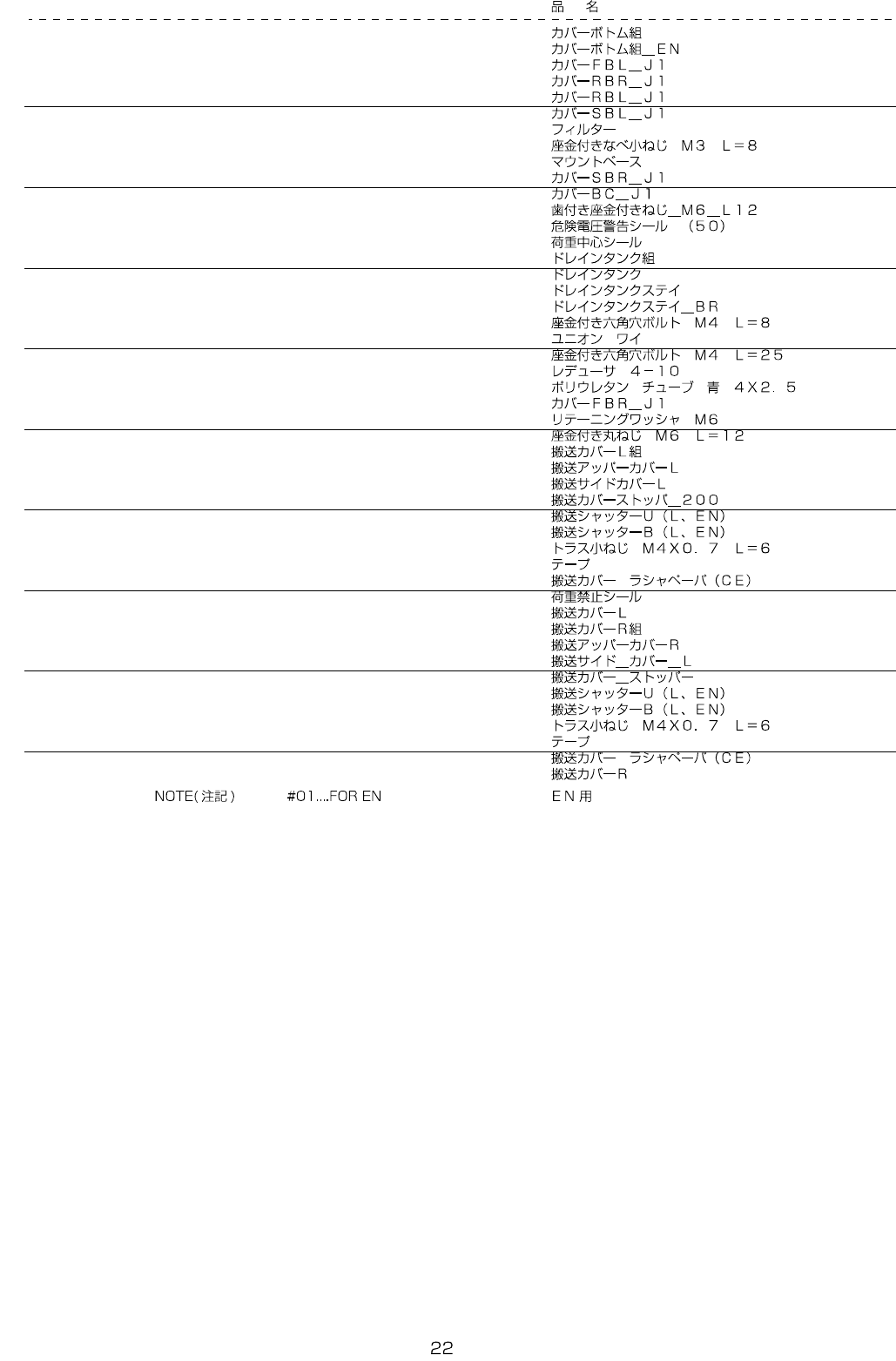

11.COVERCOMPONENTS(5)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-06670 COVER_BOTTOM_ASM 1
2
#01
402-06676 COVER_BOTTOM_ASM_EN 1
3 402-06546 COVER_FBL_J1 (1)
4 402-06545 COVER_RBR_J1 (1)
5 402-06617 COVER_RBL_J1 (1)
6 402-06548 COVER_SBL_J1 (1)
7 HM-0010100-10 FANMOTOR (2)
8 SL-4030891-SC SCREWM3L=8 (4)
9 HX-0070600-0A MOUNTBASE (2)
10 402-06547 COVER_SBR_J1 (1)
11 402-06549 COVER_BC_J1 (2)
12 402-06654 SCREW_M6_L12_TOOTHED (24)
13 CM-3001000-04 VOLTAGEWARNINGLABEL(50) (5)
14 168-70206 GRAVITYSEAL (4)
15 400-93785 ASM_DRAIN_TANK (1)
16 400-16815 DRAINTANK (1)
17 400-16814 DRAINTANKSTAY (1)
18 400-93721 DT_STAY_BR (1)
19 SL-6040892-TN SCREWM4L=8 (4)
20 PJ-3081000-01 UNIONY (1)
21 SL-6042592-TN SCREWM4L=25 (1)
22 PJ-3090400-03 REDUCER4-10 (1)
23 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.16)
24 402-06544 COVER_FBR_J1 (1)
25
#01
400-98347 RETAININGWASHERM6 (12)
26 SL-3061232-TN SCREW (16)
27
#01
402-06679 CONVEYOR_COVER_L_ASM 1
28 402-06594 CONV_UPPER_COVER_L (1)
29 402-06595 CONV_SIDE_COVER_L (1)
30 401-47192 CONVEYOR_COVER_STOPPER_200 (1)
31 400-01484 CONVEYORSHUTTERU(LEN) (1)
32 400-01485 CONVEYORSHUTTERB(LEN) (1)
33 SM-0040601-SC SCREWM4X0.7L=6 (20)
34 400-01490 TAPE (1.5)
35 E1143-721-000 WOOLENCLOTHPAPER (2)
36 E5721-729-000 LABEL (1)
37 402-06593 CONV_COVER_L (1)
38
#01
402-06680 CONVEYOR_COVER_R_ASM 1
39 402-06592 CONV_UPPER_COVER_R (1)
40 401-47168 CONVEYOR_SIDE_COVER_L (1)
41 401-47170 CONVEYOR_COVER_STOPPER (1)
42 400-01484 CONVEYORSHUTTERU(LEN) (1)
43 400-01485 CONVEYORSHUTTERB(LEN) (1)
44 SM-0040601-SC SCREWM4X0.7L=6 (19)
45 400-01490 TAPE (2)
46 E1143-721-000 WOOLENCLOTHPAPER (2)
47 402-06591 CONV_COVER_R (1)
- -

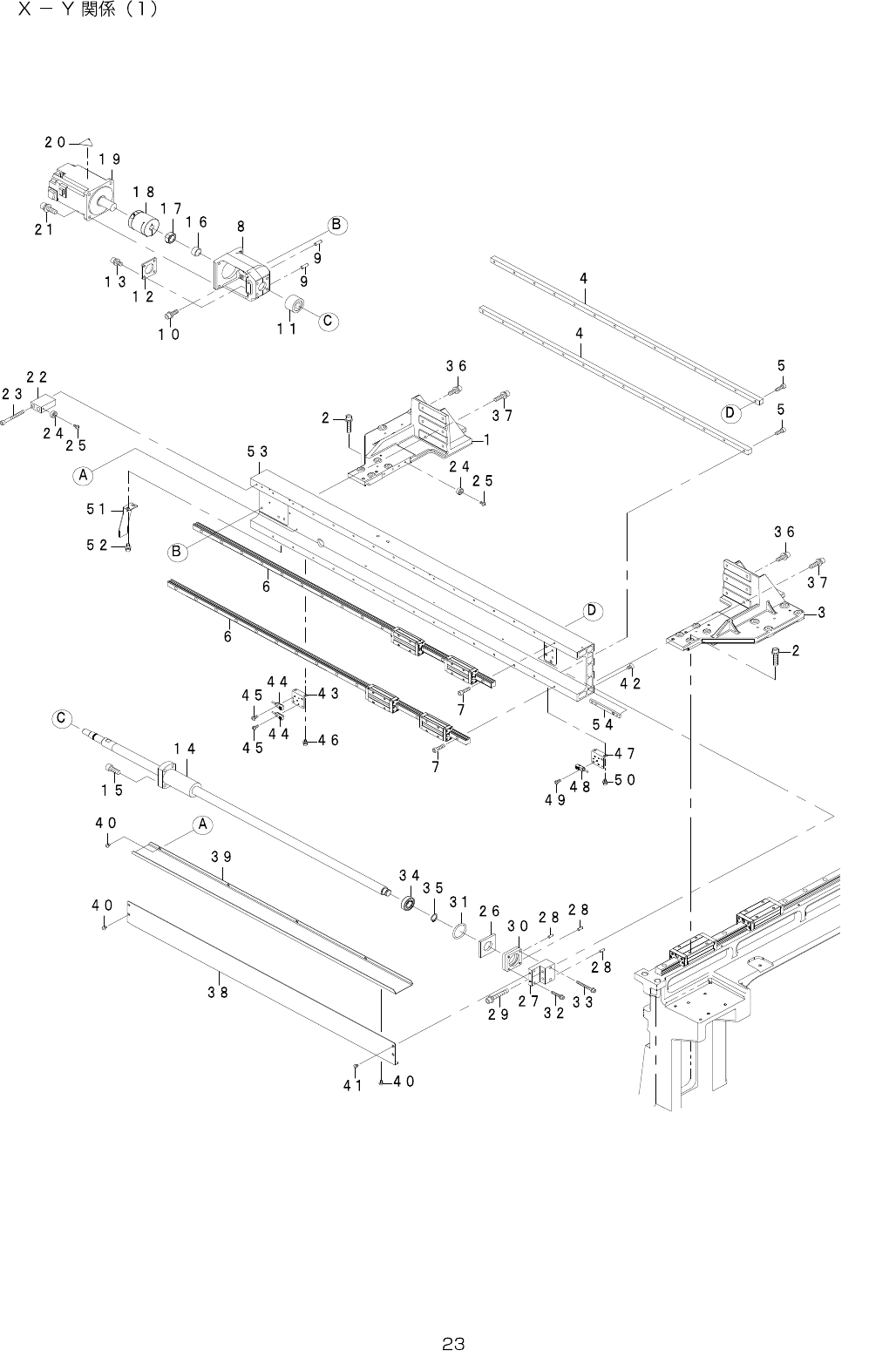

12.X-YCOMPONENTS(1)
