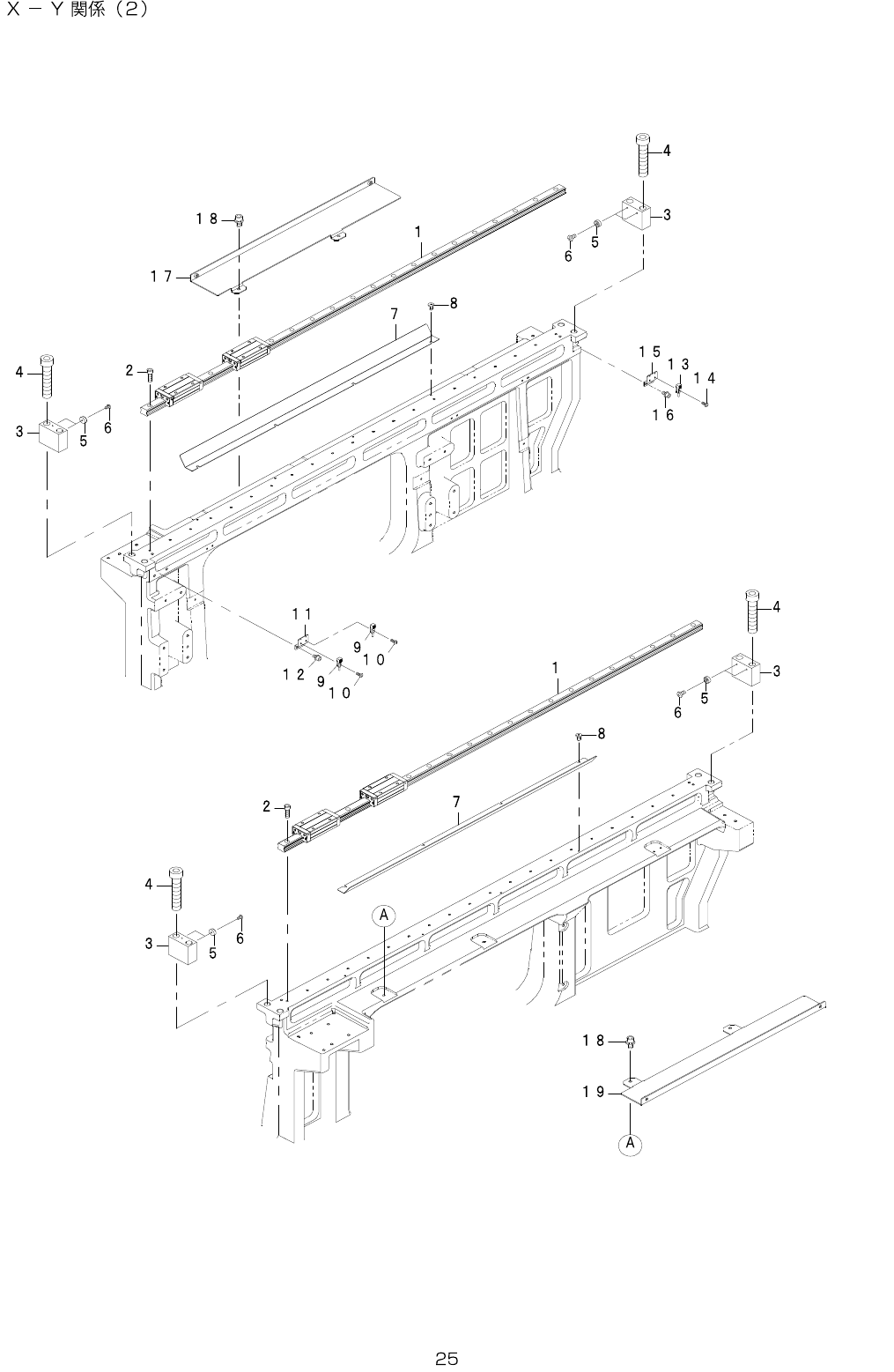

13.X-YCOMPONENTS(2)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-06432 SHS20_L1235 2
2 SM-6051602-TN SCREW 42
3 401-66638 Y_STOPPER 4
4 SM-6126002-TN SCREWM12L=60 8
5 400-49671 COVERCUSHION 8
6 SM-4030601-SC SCREWM3X0.5L=6 8
7 401-46931 Y_OIL_GUARD 2
8 401-28154 LOW_HEAD_SCREW_M4 8
9 401-65028 XYLMTSENSORASM 2
10 SM-4030801-SC SCREWM3X0.5L=8 2
11 401-46929 Y_SENSOR_BR 1
12 SL-6040892-TN SCREWM4L=8 2
13 401-29002 NEARSENSORCABLEASM 1
14 SM-4030801-SC SCREWM3X0.5L=8 1
15 401-46929 Y_SENSOR_BR 1
16 SL-6040892-TN SCREWM4L=8 2
17 401-88860 Y_UNDER_OIL_GUARD_L 1
18 SL-6061292-TN SCREWM6L=12 4
19 401-61662 Y_UNDER_OIL_GUARD_350_R 1
- -

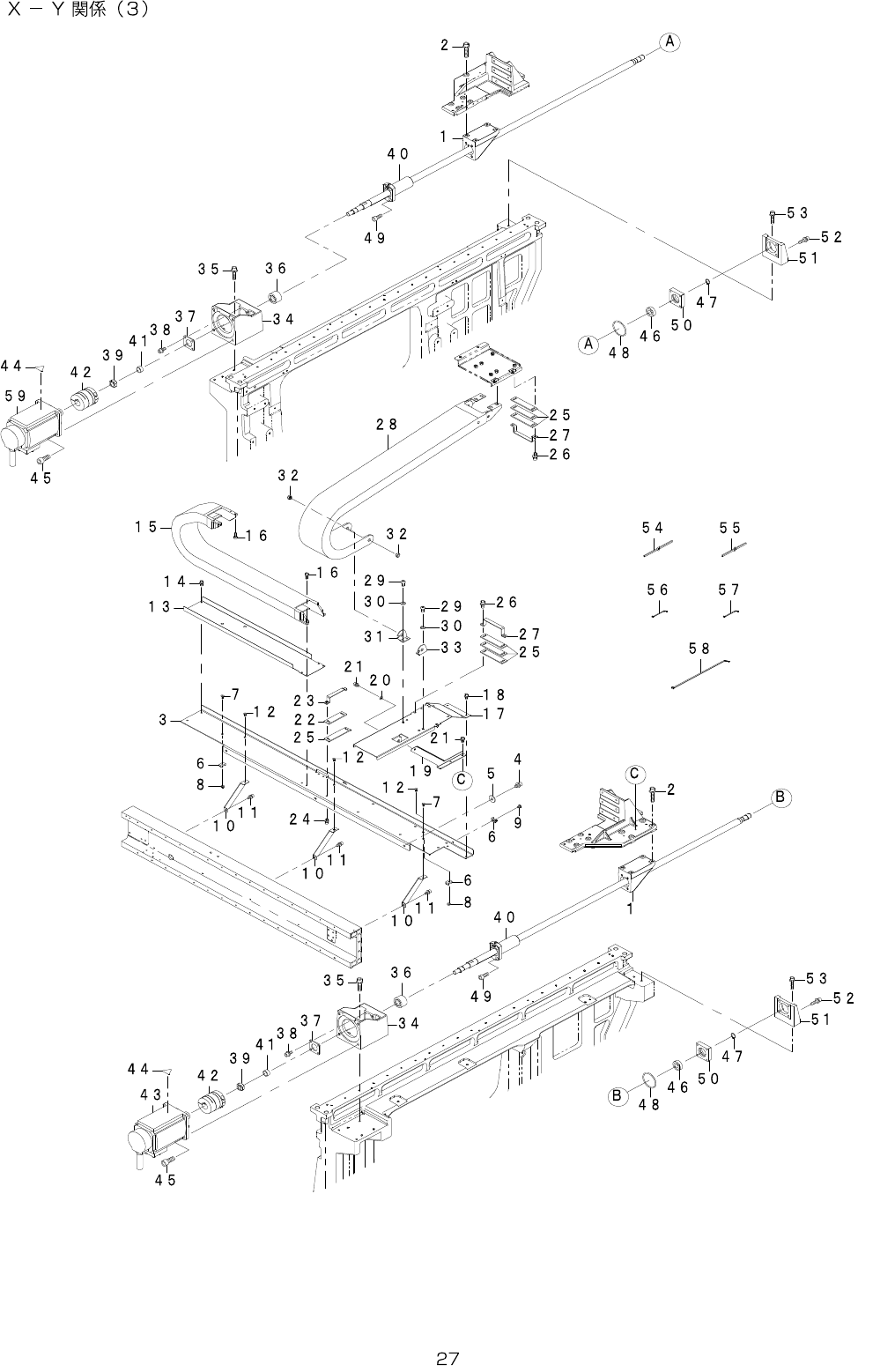

14.X-YCOMPONENTS(3)
