PTS-FIFEEDER-06JE - 第39页

REELHOLDERW87inch リー ルホル ダW8 7イ ンチ AA1NN16 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PJ02157 1 HOLDER,REEL ホルダ リー ル PL 4 PB004N0 1 ARM アーム FE 5 PM59…

100%1 / 141
A
A
11
1
4
22
13
26
15
8
14
14.1
5
7
9
7
25
17
21
7
21
20
20
10
10.1
6
29
27
28
23
24
16
16
AA1NN16
38
PTS-FIFEEDER-06JE

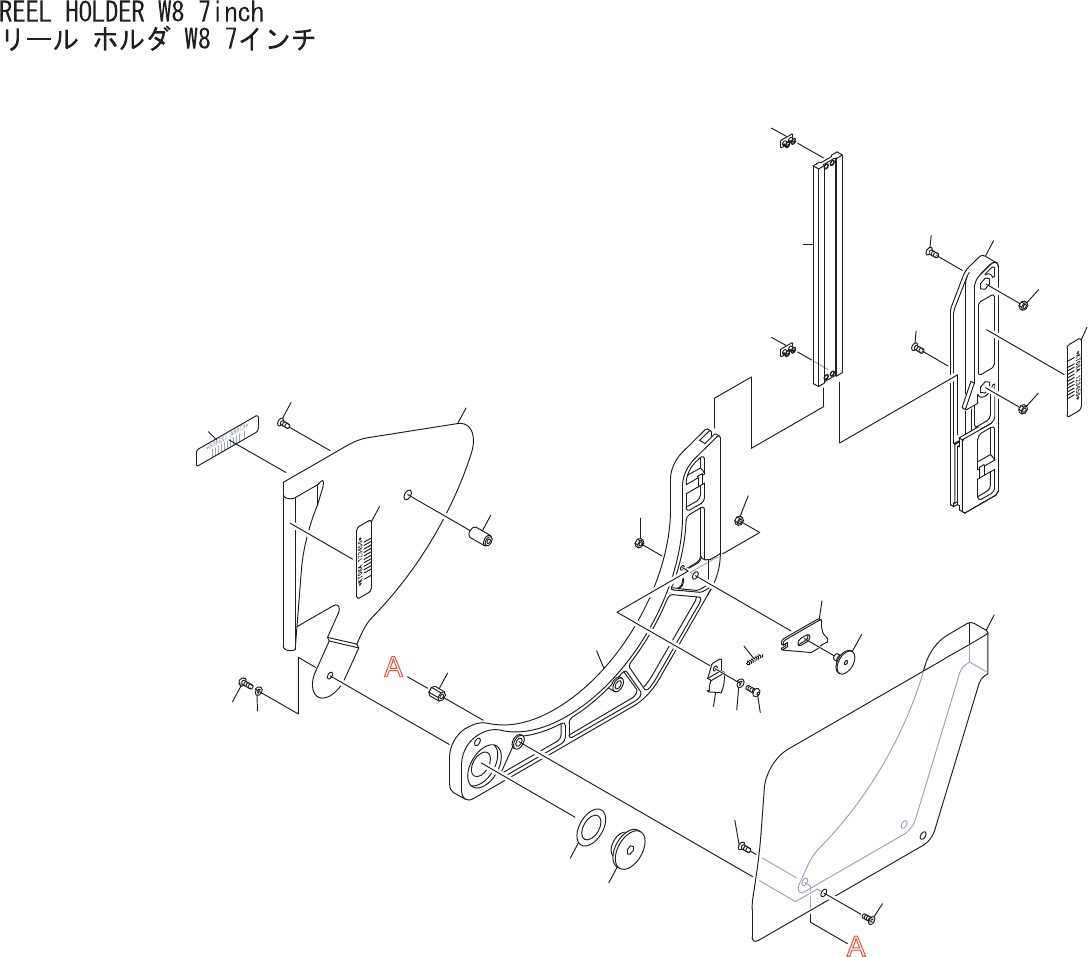

REELHOLDERW87inch
リールホルダW87インチ
AA1NN16
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ02157 1 HOLDER,REEL ホルダリール PL
4 PB004N0 1 ARM アーム FE
5 PM59441 1 PIN ピン FE
6 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
7 PX01801 3 SEAL,BARCODE シールバーコード OT
8 PM04074 1 PIN,PIVOT ピン支点 FE
9 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
10 K5257A 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
10.1 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
11 PB32746 1 RETAINER,REEL 押えリール FE
13 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X010 FE
14 PM59392 2 NUT ナット FE
14.1 K5357G 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X004 FE
15 PM63923 1 SLIDER スライダ FE
16 PJ02703 2 STOPPER ストッパ PL
17 PJ02144 1 BKT,HOLDER ＢＫＴホルダ PL
20 PZ31461 2 BOLT ボルト OT
21 N1079B 2 NUT,HEX ナット六角 M4P=0.71ｼｭ(3ｶｼﾛ) FE
22 PB35544 1 PLATE プレート FE
23 PM63293 1 BOLT ボルト FE
24 N10796 1 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
25 PZ16881 1 SPRING スプリング FE
26 PB35563 1 COVER カバー FE
27 K5255T 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
28 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
29 N10812 1 NUT,HEX ナット 六角 M033ｼｭ(3ｶｸﾛ) FE
39
PTS-FIFEEDER-06JE

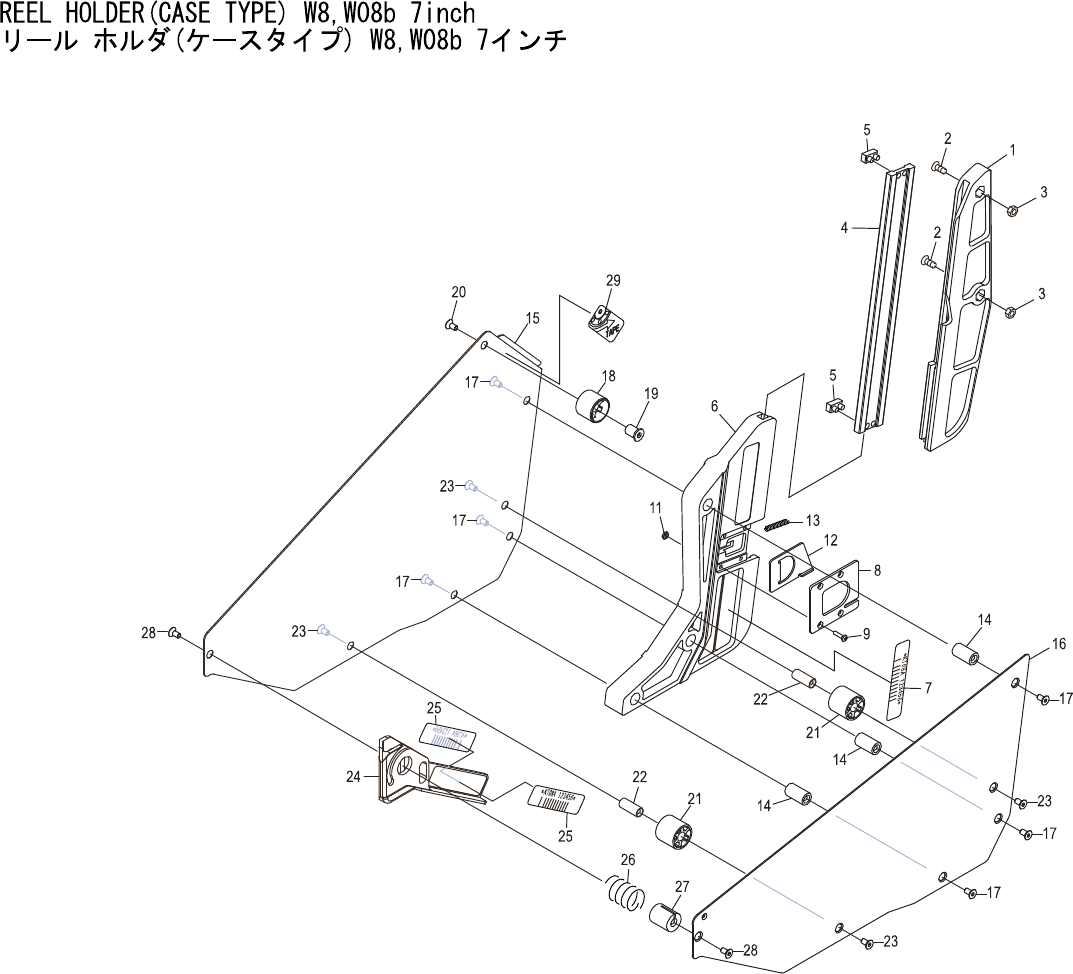

AA5NC09
40
PTS-FIFEEDER-06JE
