FEEDERW322/2 フィーダ W32 2/2 AA84448 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 84 PZ24341 2 SPRING スプリ ング FE 85 N10796 2 NUT,HEX ナット 六角 M04 (3ｶｸ ﾛ) FE 8…

100%1 / 141
FEEDERW322/2
フィーダW322/2
AA84448
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 K5358K 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X016 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
50 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
51 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
54.1 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
56 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
57 PM85242 2 SPACER スペーサ FE
58 K5357M 7 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
58.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 AA3KG08 1 GEAR ギヤ OT
60 AA3KF07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW-2 OT
63 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
64 PJ09681 1 COLLAR カラー PL
65 PM91102 2 GEAR ギヤ OT
66 PJ10401 1 COLLAR カラー PL
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HL04 1 GEAR ギヤ OT
69 PB55991 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X003ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
72 W1039A 4 WASHER,FLAT ワッシャ平 2M/M FE
73 AA35K03 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW-2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 4 CIR-CLIP サークリップ ST-EW-2 OT
77 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
78 PJ08591 2 GEAR ギヤ PL
79 PB46391 1 SCRAPER スクレーパ FE
80 W1108B 1 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE
81 PM88493 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW,ADJUSTING ネジ調整 FE
82
PTS-FIFEEDER-06JE
FEEDERW322/2
フィーダW322/2
AA84448
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
84 PZ24341 2 SPRING スプリング FE
85 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
86 AA59C02 1 BKT,ROLLER ＢＫＴローラ OT
87 PB23862 1 BKT,ROLLER ＢＫＴローラ FE
88 PJ03983 1 ROLLER ローラ PL
89 PM90412 1 PIN ピン FE
90 S1020T 1 CIR-CLIP サークリップ ST-EW-2.5 OT
91 S1020A 1 CIR-CLIP サークリップ ST-EW-2 OT
92 PJ04522 1 ROLLER ローラ PL
93 PM44111 1 PIN ピン FE
94 PJ01095 1 ROLLER ローラ PL
95 PM44141 1 PIN ピン FE
96 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
97 PB57723 1 BKT,SUPPORT ＢＫＴ支え FE
98 PB19903 1 GUIDE ガイド FE
99 PJ03983 1 ROLLER ローラ PL
100 PM90421 1 PIN ピン FE
101 S1020T 1 CIR-CLIP サークリッ
プ
ST-EW-2.5 OT
83
PTS-FIFEEDER-06JE
2

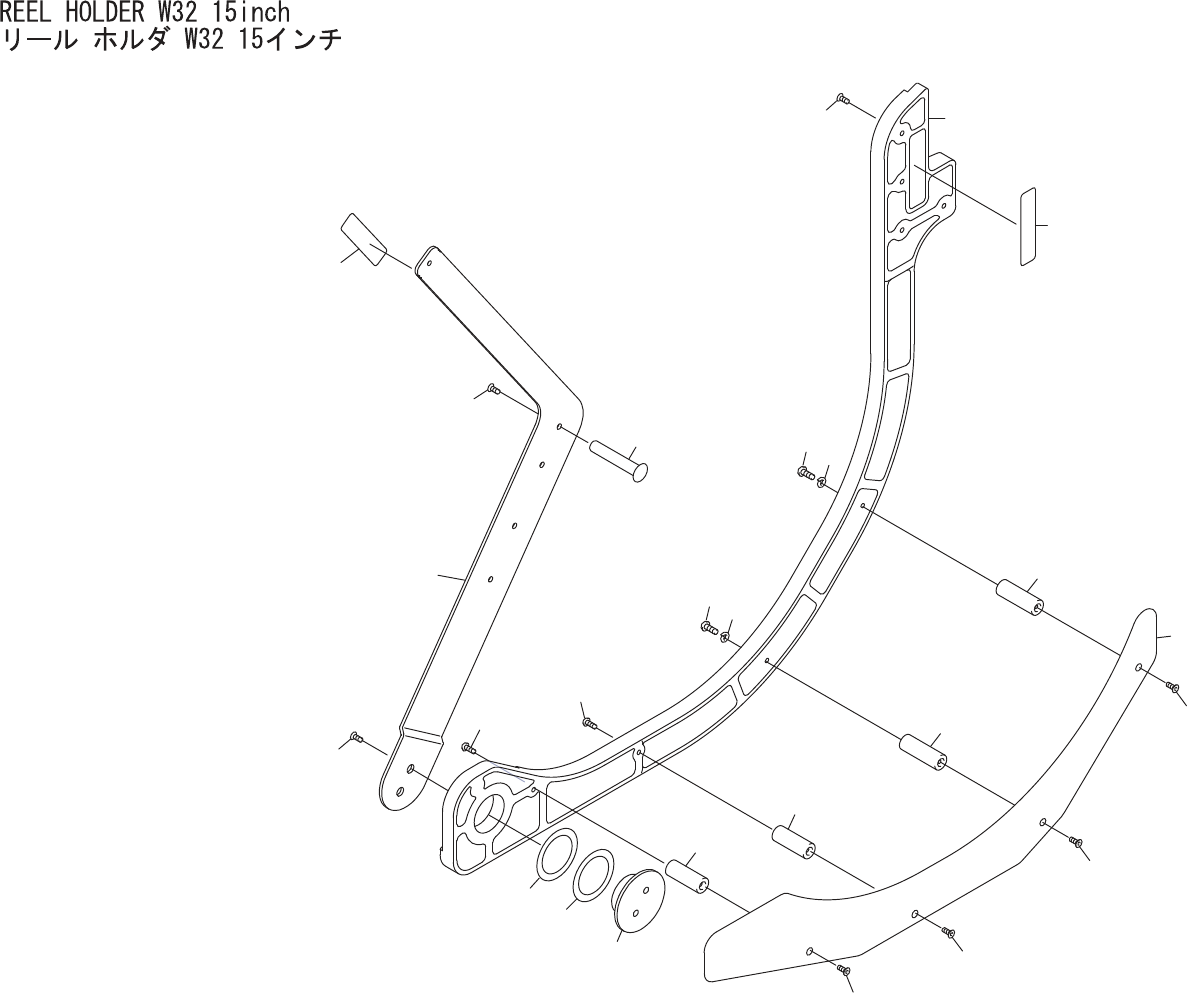

5
6
5
6
11
12
12
13
1
3
14
4
4
4
4
16
14
15
15
16
7
13
9
10
8
AA85311
