FEEDERW441/2
フィーダW441/2
AA84548
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79 RZ00500 1 TAPE テー
プ
OT
89
PTS-FIFEEDER-06JE
44
46
39
47
45
1
2
2
4
5
6
2
10
8
12
12
13
14
15
18
22
24
26
30
34
35
36
37
31
32
33
27
7
9
10
9
7
58
57
57
57.1
54.1
56
58
58
58
48
48.1
50
49
51
51
28
29
40
43
42
42
38
40
60
61
62
63
63
64
59
58
58.1
84
85
83
58.2
67
68
69
70
71
72
73
74
74
75
76
76
76
77
78
79
79
82
81
78
77
76
75
79
76
78
77
76
65
65
65
98
99
100
92
93
87
96
89
90
91
86
95
88
96
97
101
94
94.1
39
52
AA84548
90
PTS-FIFEEDER-06JE

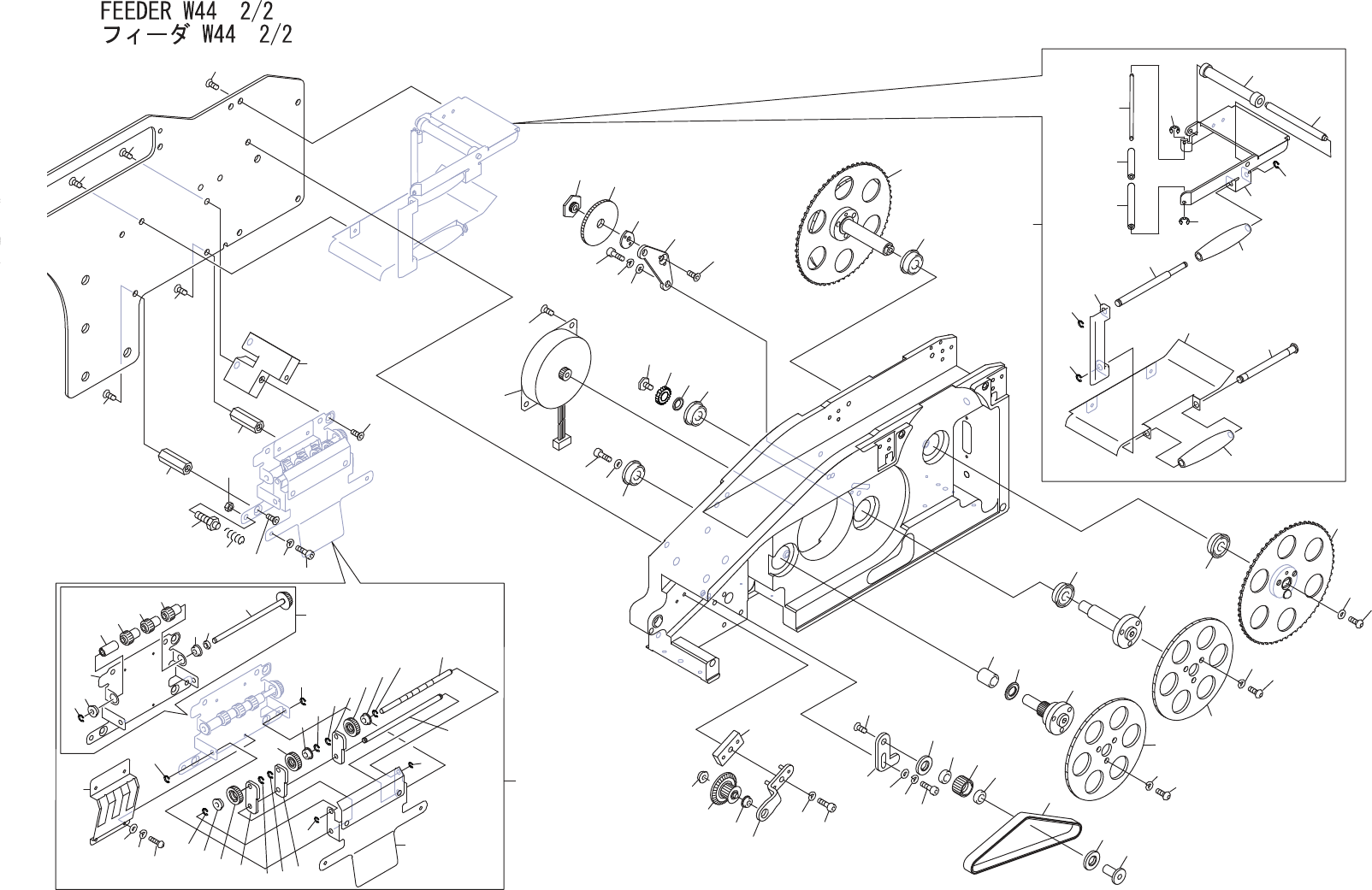

FEEDERW442/2
フィーダW442/2
AA84548
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA56D03 1 SHAFT シャフト OT
2 H4450A 3 BEARING,MINIATURE ベアリングミニチュア DDLF-1480ZZ OT
4 AA28603 1 SHAFT シャフト OT
5 K5255T 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
6 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
7 PM13303 2 GEAR ギヤ CO
8 PM18163 1 SHAFT シャフト FE
9 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
10 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
12 H4449A 2 BEARING,MINIATURE ベアリングミニチュア LF-1360ZZ OT
13 PM13262 1 SPACER スペーサ FE
14 PM04233 1 GEAR ギヤ FE
15 PM087N0 1 BOLT,HEX ボルト六角 FE
16 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
18 AA3KB05 1 SHAFT シャフト OT
22 PM12402 1 COLLAR カラー FE
24 PM85592 1 SPACER スペーサ FE
26 H5274A 1 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
27 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
28 AA01809 1 MOTOR,STEPPING モータステッピング OT
29 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
30 PB23112 1 PLATE プレート FE
31 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
32 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
33 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
34 PB23121 1 PLATE プレート FE
35 PM13541 1 GEAR ギヤ FE
36 PM13552 1 PIN ピン FE
37 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
38 PM90792 1 PIN ピン FE
39 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
40 PJ00183 2 SPACER スペーサ PL
41 H45732 1 BELT,TIMING ベルトタイミング 204-2GT-6 OT
42 H44516 2 BEARING,MINIATURE ベアリングミニチュア L-850ZZ OT
43 PM60181 1 PULLEY,TIMING プーリタイミング OT
44 PB57462 1 PLATE プレート FE
45 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
46 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
