第 1 章 安置 第 6 部
CP-733E/743ME/743E 机械手册 6-1-2 Edition 2.0
方 法
1. 参照下图，配置水平校正垫板或水平校正块。
2. 在机器机座上设置水平仪（横方向和纵方向）。
3. 旋转各水平校正螺栓进行高度调整。
4. 请在确认电路板搬运高度及机器的水平度是否正确后旋紧防松螺母。由于防松螺母的
旋紧，有时水平度会产生改变，所以，旋紧螺母后需再确认一下机器的水平度。
参考) 请完全旋紧防松螺母，如螺母不旋紧会发生机器振动，有可能影响到贴装精度。
C7SM5001-1S

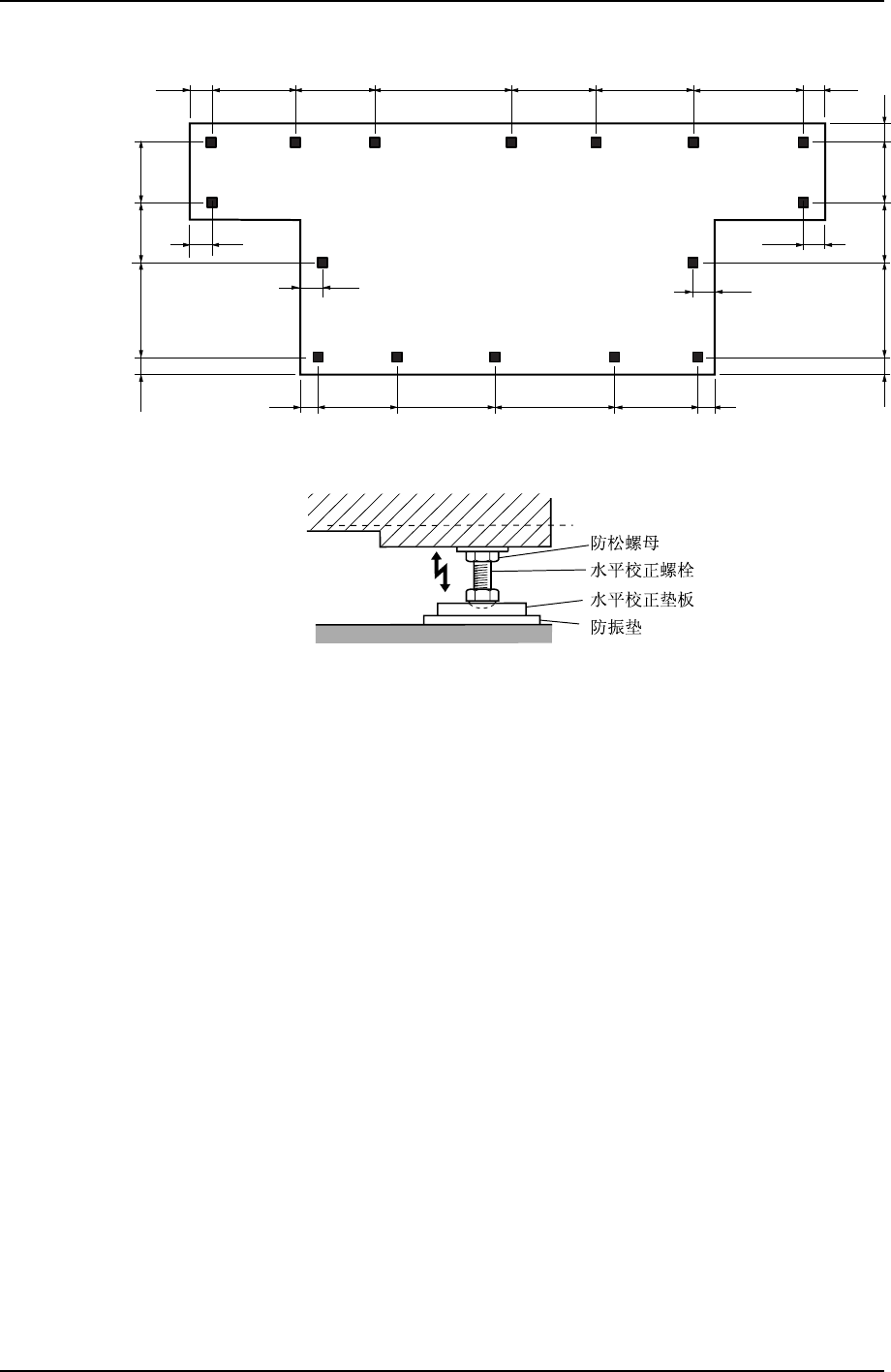

( mm )
965 472472 125125
100 1432 100
<CP-733E>
125
125

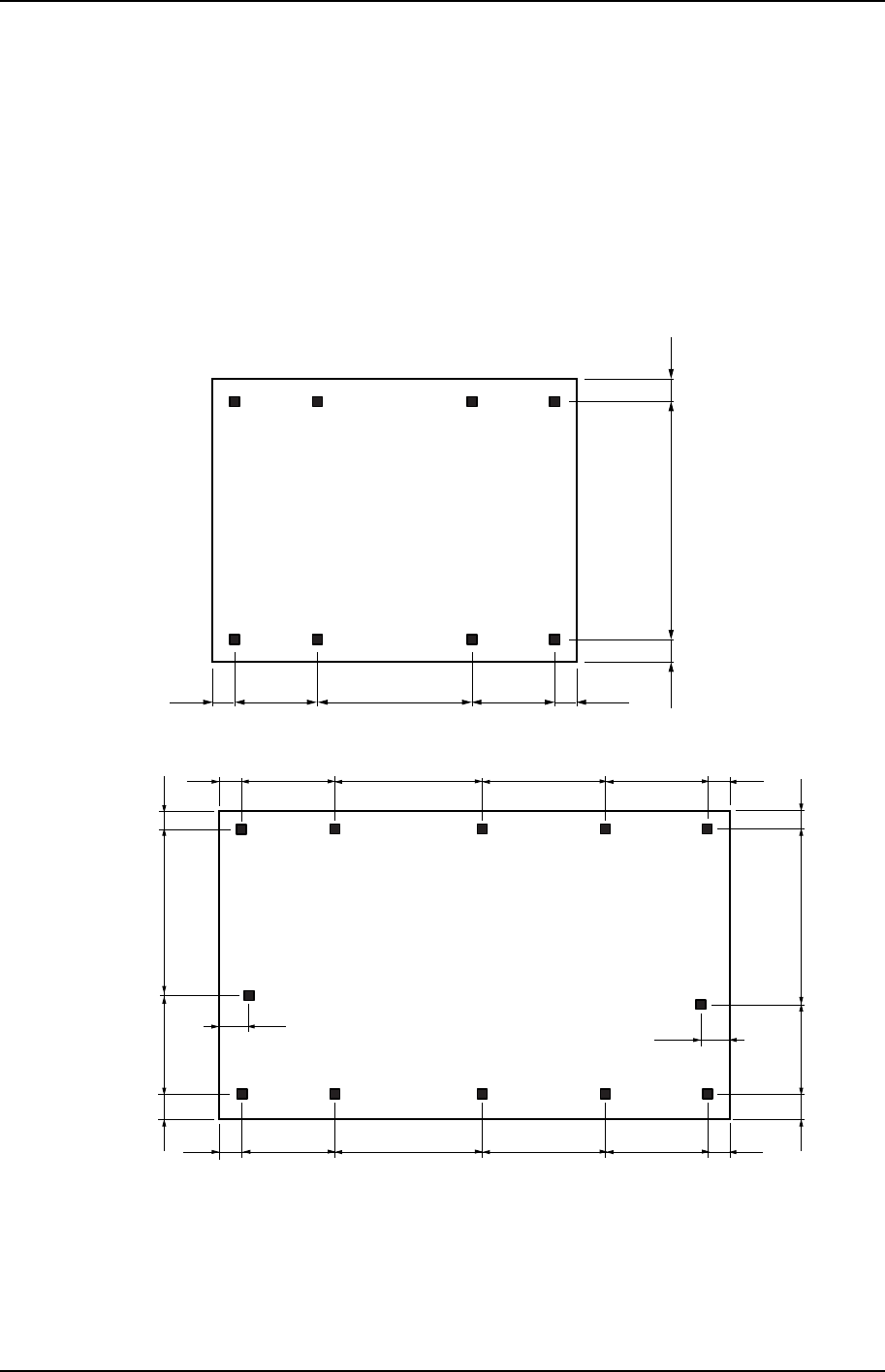

(mm)
C7SM5001-2S
538696778
<CP-743ME>
518
125
125538696778518
150
150
549 965 100
100
593 921 100
100
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 6 部 第 1 章 安置
Edition 2.0 6-1-3 CP-733E/743ME/743E 机械手册
125
125
125
125
(mm)
C7SM5001-3S
538696778
<CP-743E>
518
125
730 518 778 696 538 730
125
150
150
100 549 510 455 100
100 593 466 455
C7SM5001-4S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 安置 第 6 部
CP-733E/743ME/743E 机械手册 6-1-4 Edition 2.0
