1.10.3 吸嘴下降端传感器的调整
检测 9st 吸嘴上下连杆的下降端的传感器装置在凸轮箱内。在吸嘴为下降端时，调整传感器
位置，使之为 ON。
备注) 调整完吸嘴上升端传感器后，紧接着调整下降端传感器时，为了避免千分表与凸轮杆的碰撞，
请暂时将千分表移到机器外。
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
2. 将凸轮轴设置为 0 度。

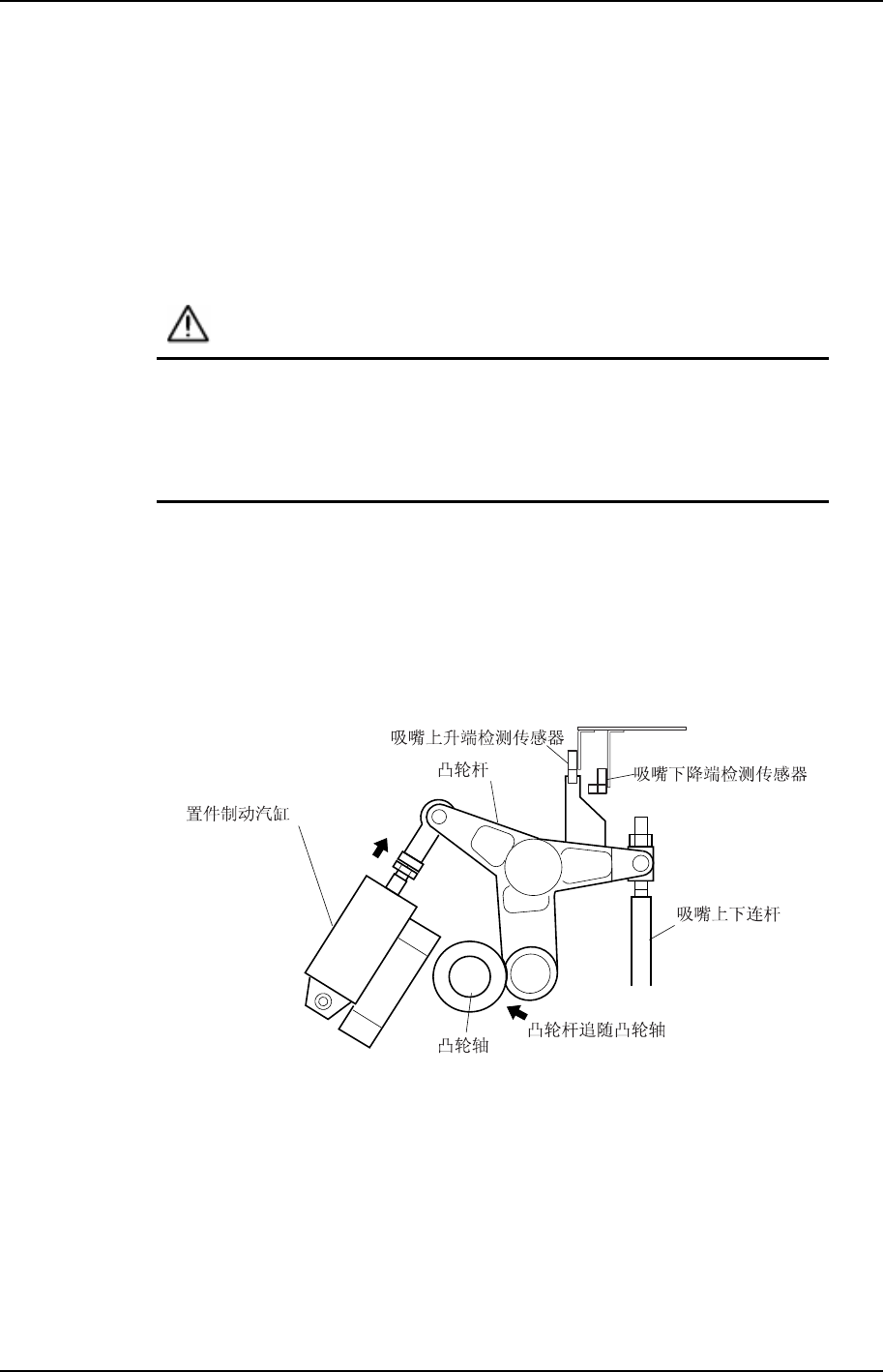

3. 将凸轮箱内的 9st 贴装汽缸的制动轴变为伸出状态。
用 I/O 操作，顺序选择: 功能选项→I/O 检查→标准 I/O→Y035 ST9 PLACE SOL
ENGAGED→输出信号 ON。
通过此操作使凸轮杆成为追随凸轮轴状态。
9st
C7SM4029S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-33 CP-733E/743ME/743E 机械手册
4. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 180 度。
备注) 请将 HDS 对应机的凸轮角度旋转到 190 度。
对于 HDS 对应机，在其前面防护罩上贴有 HDS 标记。
HDS: High Density Specification
CP-743E
C7SM4068S

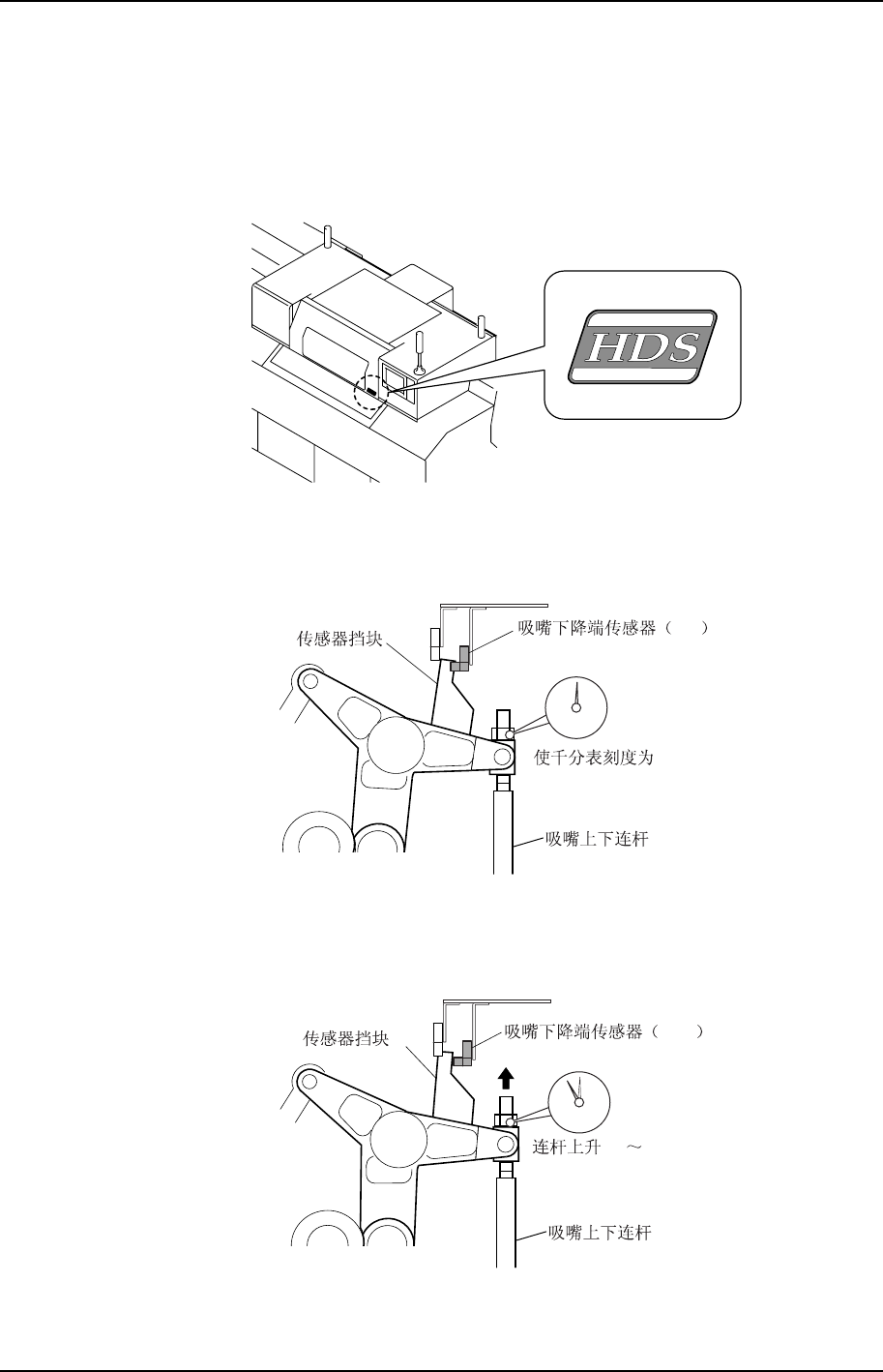

5. 将千分表放在凸轮杆的前端，并使刻度为 0。在该状态下用 I/O 画面确认吸嘴上下连
杆处于下降端时，吸嘴下降端传感器为 ON。
C7SM4033S
"0"
ON
6. 边看千分表边将凸轮轴以正方向旋转，使吸嘴上下连杆上升。确定传感器的安装位置，
使连杆上升到 0.3～0.4mm 处时传感器变为 OFF。
C7SM4034S
OFF
0.3 0.4mm
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-34 Edition 2.1

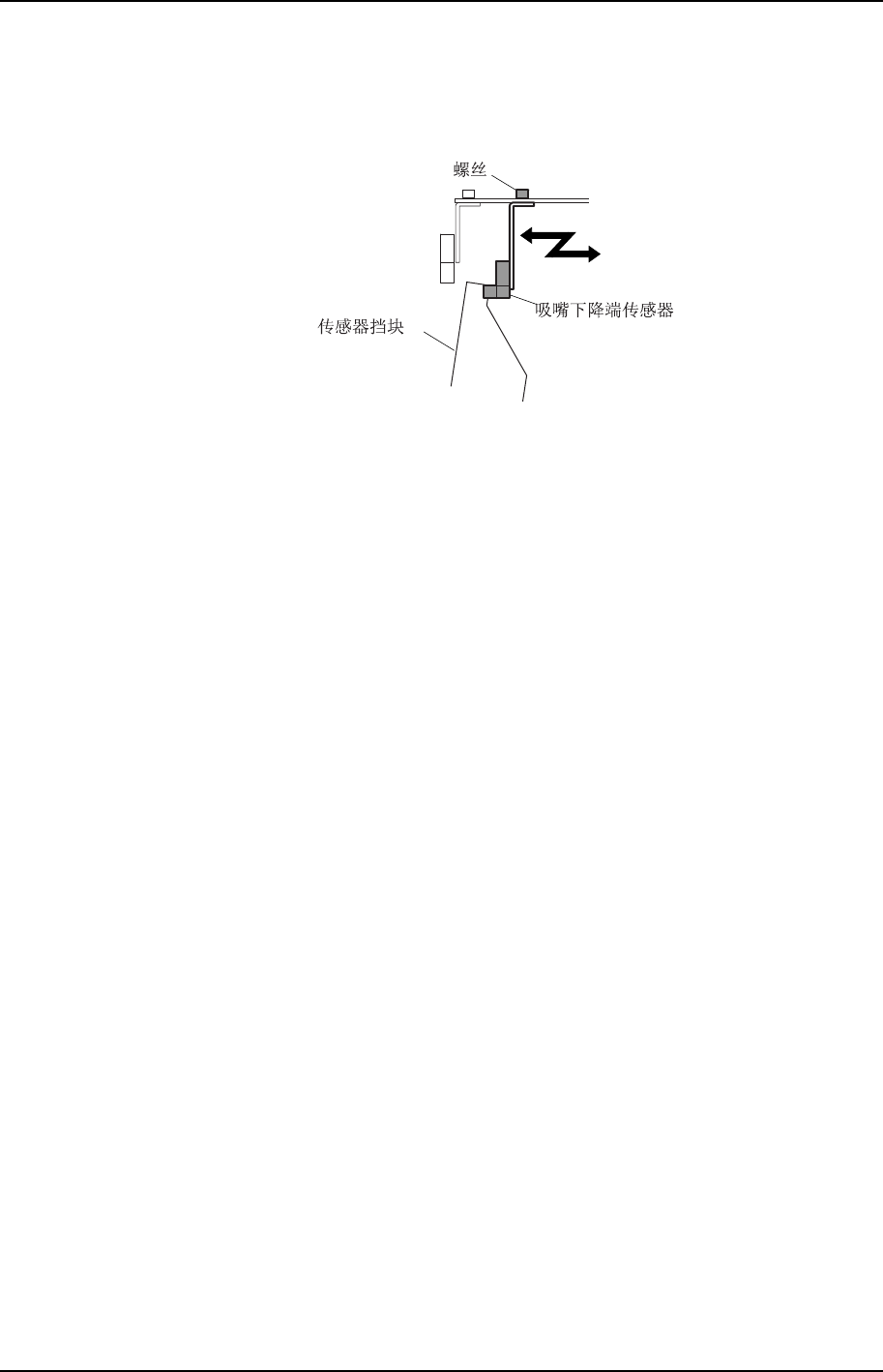

7. 在调整传感器的位置时, 将传感器托座的螺丝拧松，通过传感器前后方向的移动来调
整传感器的安装位置。
C7SM4035S
