PTS-FSSFEEDER-07（1） - 第18页
15 PTS-FSSFEEDER-07 This page is intentionally blank. 此页 是空白页 この ページは ブランク ページです
14 PTS-FSSFEEDER-07
Fuji SINGLE STICK FEEDER Type1S
Fuji シングルスティックフィーダ Type1S
UF02425
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
155
N4021A
4
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X006
ｸﾎﾞﾐｻｷ
156
H5275A
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
157
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
159
PM73121
1
CHUTE
シユート
160
PM73131
1
CHUTE
シユート
161
PM73142
1
CHUTE
シユート
162
PM73151
1
CHUTE
シユート
163
PM73462
1
BOLT
ボルト
164
PG02453
1
STOPPER
ストッパ
165
PM85162
1
STOPPER
ストッパ
166
N4019A
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ
167
PJ07741
1
HOLDER, MAGNET
ホルダ マグネツト
168
H5276A
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010
169
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
170
W1040R
1
WASHER, FLAT
ワッシャ 平
3M /M X 0.5 X7(1W -3)(3ｶｸﾛ)
171
W1010A
1
WASHER, CONICAL
ワッシャ 皿
M-3-L
172
M1003W
2
MAGNET
マグネット
φ5X 2 ﾏﾙｶﾞﾀﾈｵｼﾞｼﾞｼｬｸ
173
M1003X
12
MAGNET
マグネット
φ5X 5 ﾏﾙｶﾞﾀﾈｵｼﾞｼﾞｼｬｸ
174
PX04161
1
SEAL, BAR CODE
シール バーコード
unit serial number
15 PTS-FSSFEEDER-07
This page is intentionally blank.
此页是空白页
このページはブランクページです
16 PTS-FSSFEEDER-07
69
31
161
137
138
32

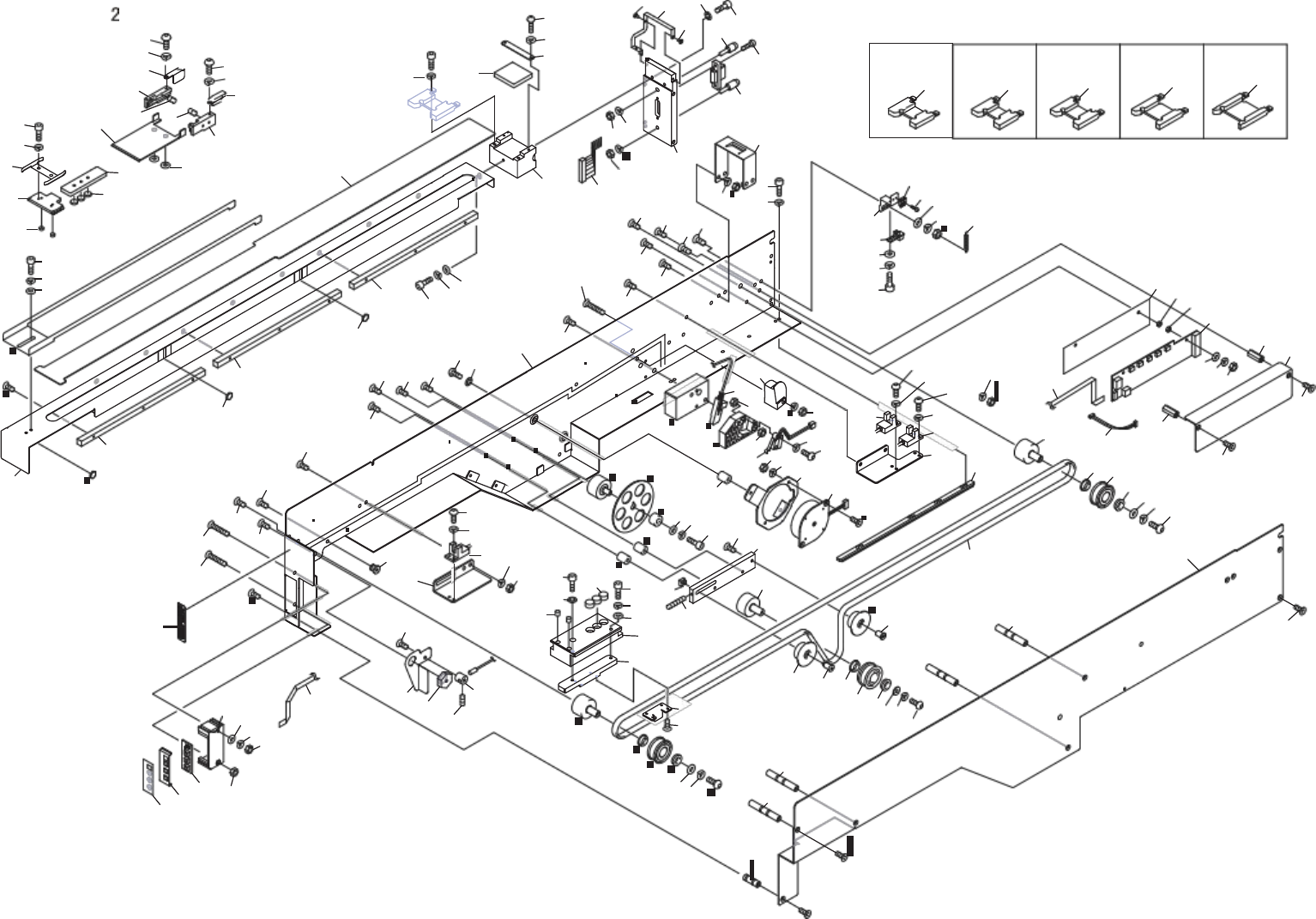

Fuji SINGLE STICK FEEDER Type2S
