16 PTS-FSSFEEDER-07
17 PTS-FSSFEEDER-07

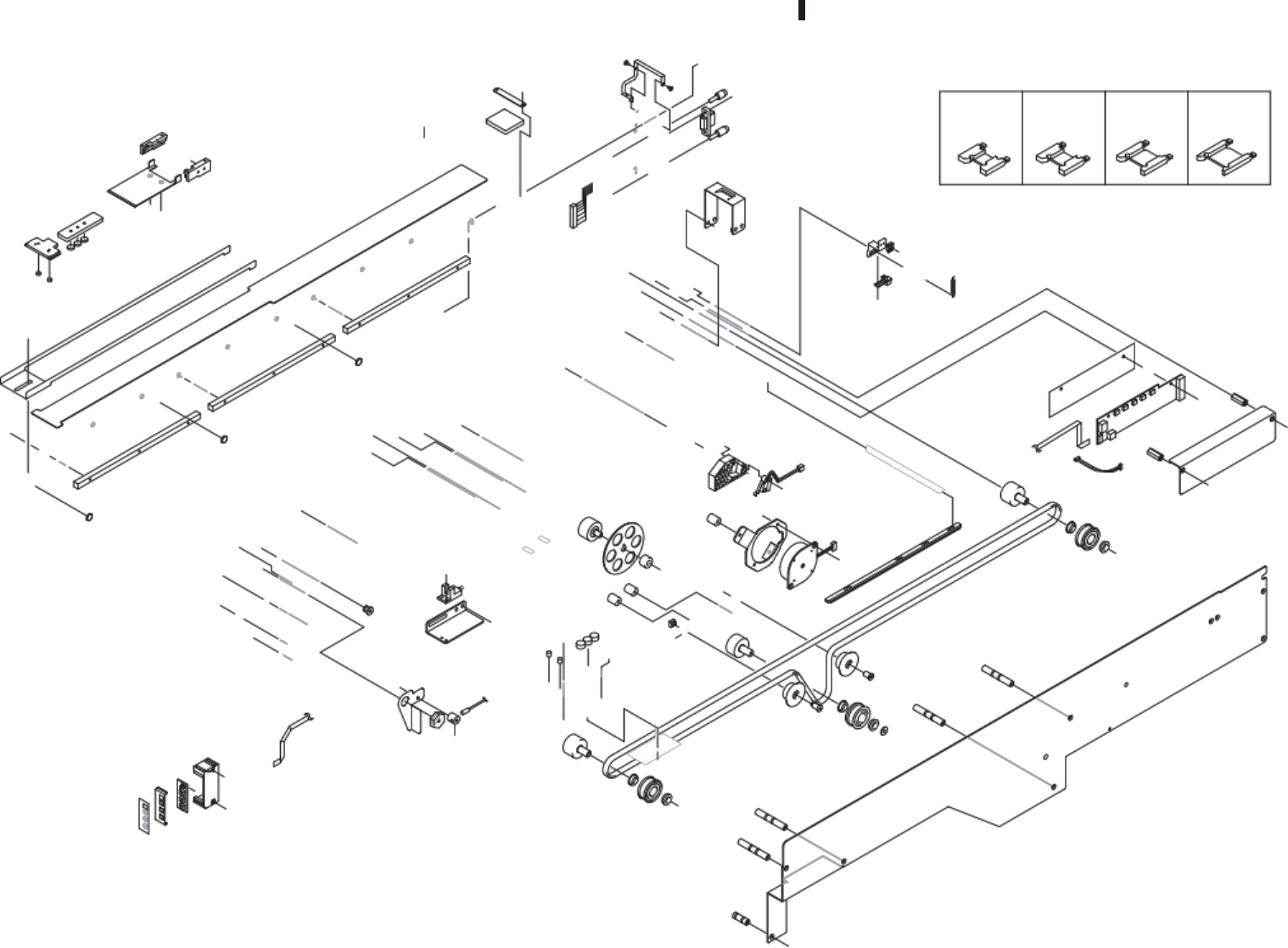

Fuji SINGLE STICK FEEDER Type2S
Fuji シングルスティックフィーダ Type2S
UF02920
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
2
AA0LE03
1
GEAR
ギヤ
3
H4447B
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-1280ZZ
4
2ADLFF000300
1
BLOCK
ブロック
5
K5357M
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
6
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
7
AA93204
1
GUIDE
ガイド
8
H5273A
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X005
9
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
10
AA1XE03
1
MOTOR, STEPPING
モータ ステッピング
11
AA0LG06
1
CLAMPER
クランパ
12
PM47772
1
BOLT
ボルト
13
PM47663
1
BOSS
ボス
14
K5359A
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X006
15
PB49451
1
COVER
カバー
16
PM76131
2
NUT
ナット
17
K5357M
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
18
PM47803
1
BLOCK
ブロック
19
PJ04932
1
BKT
ＢＫＴ
20
K5358N
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X018
21
K5358M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X022
22
W1040R
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
23
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
24
N10795
2
NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
25
2MDLFF004200
1
BKT
ＢＫＴ
26
K5169H
4
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
27
PM47811
3
BOLT
ボルト
28
PB25876
1
LEVER
レバー
29
PM47822
1
BKT
ＢＫＴ
30
N4025Z
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X020 ｸﾎﾞﾐｻｷ
31
K5192H
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X018
32
N10036
1
NUT
ナット
NTS3
33
PB26055
1
BKT, SENSOR
ＢＫＴ センサ
34
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
35
K5358C
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012
36
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
37
W1042A
2
WASHER, FLAT
ワッシャ 平
4W- 3
38
N10795
2
NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
39.1
PZ23162
1
SENSOR
センサ
17 PTS-FSSFEEDER-07
40
K5174Z
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X005(ｽﾃﾝﾚｽ)
41
H5264T
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X004
42
W1020A
2
WASHER, LOCK
ワッシャ スプリング
2M/M
43
W1039A
2
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3
44
PB25883
1
BKT, MOTOR
ＢＫＴ モータ
45
K5357T
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
46
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
47
N10795
2
NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
48
K5257T
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X020
49
W1011A
2
WASHER, CONICAL
ワッシャ 皿
M-4-L
50
K11357
2
COLLAR
カラー
NCLB4-10-12
51
PB26094
1
RETAINER, COVER
押え カバー
52
K5357G
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004
