QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) 机种 确认方法 测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为１．４±０．２ｍｍ。（图Ａ、Ｂ尺寸） 生下移动Ｚ传感器，让上下都符合规格范围。 Ｚ传感器和Ｚ传感器间隙 1.4±0.2ｍｍ 调整方法 LNC贴装头 松开Z传感器托架或Z传感器支柱的安装螺钉，调整Z传感器的位置。 LNC贴装头 Ｚ传感器 影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。 Ｚ传感器…
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
确认方法
夹具吸嘴的摆动在０．０２ｍｍ以下
元件吸附，激光测定会影响贴装制度。
故障原因
１．Z滑动托架、轴承的零件缺陷
贴装精度恶化 调整方法
吸嘴更换异常 １．更换零件
元件吸附错误
ＬＡ测定异常
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
新设
⑧
⑨
⑩
1-3
'08.09.27
40046053 Z滑动托架
SB106000400 轴承（6-15）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 夹具吸嘴的摆动 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
测量治具轴左右端的振摆，应不超过0.02mm。
（治具轴、推力环在安装工序中使用）

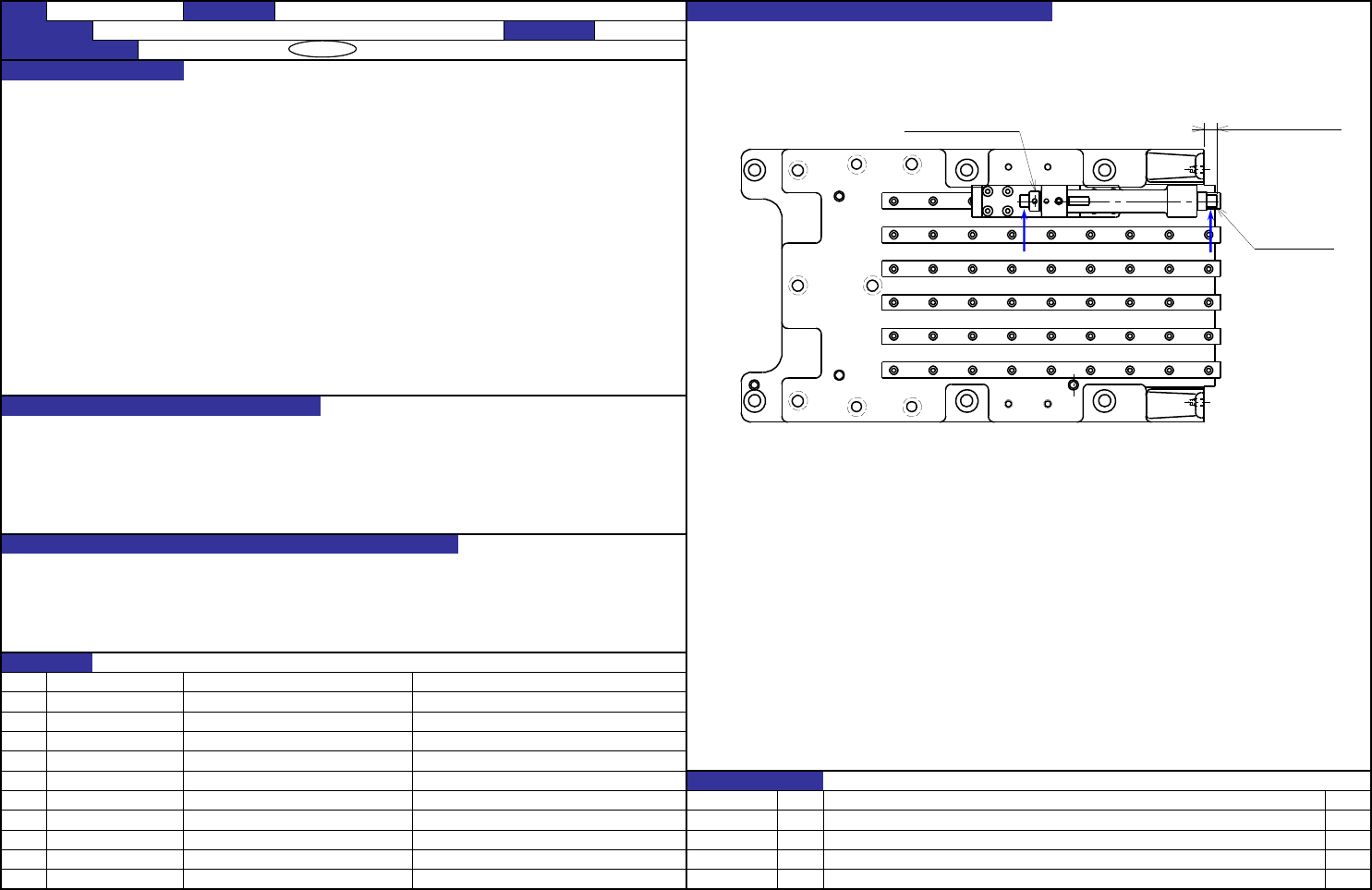

如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
变更履历
日期 内容
治具推力环
6.7（测量位置）
治具轴
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
确认方法
测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为１．４±０．２ｍｍ。（图Ａ、Ｂ尺寸）
生下移动Ｚ传感器，让上下都符合规格范围。
Ｚ传感器和Ｚ传感器间隙 1.4±0.2ｍｍ 调整方法
LNC贴装头
松开Z传感器托架或Z传感器支柱的安装螺钉，调整Z传感器的位置。
LNC贴装头
Ｚ传感器
影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。
Ｚ传感器配件
Ｚ轴异常
吸嘴更换异常
元件吸附异常，芯片跳起
ＬＡ测定异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
1-4
40046054 Z传感器碰块
内容
40046516 Z传感器支柱R
'08.09.27
新设
40046015 Z传感器支柱L
日期
40046043 Z传感器托架
变更履历
货号 品名 有关质量特性
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
上述尺寸不应在埋头螺钉部测量。
（由于埋头螺钉比传感器碰块突出，Z传感器与Z传感器碰块之间不能保持恰当的间隙）
功能名称 Ｚ传感器间隙 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
确认方法
测量从贴装头托架安装面到治具轴旋转中心之间的距离，应为40±0.1mm。
6条的MAX-MIN应在0.02mm以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
6个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头托架与直线导轨之间的垫片，使贴装头托架与Z滑动托架的轴芯高度对齐。
Ｚ滑动架 治具轴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
贴装头支架安装面
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
1-5
E3029729000
货号 品名 有关质量特性
40046051 贴装头支架
新设
'08.09.27
t=0.01mm
日期 内容
导向器隔片Ｄ t=0.02mm
变更履历
导向器隔片Ｅ
E3028729000
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 Ｙ方向轴旋转中心 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
对象元件
导向器隔片
