QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2) 机种 确认方法 用张力计测定同步皮带Ｔ的张力。 把同步皮带Ｔ调整到适当的张力。 调整方法 LNC贴装头 张力计设定值 适当张力 Ｗｅｉｇｈｔ： 0.9 g/m 6.5±１ N Ｗｉｄｔｈ： 4.0 mm LNC贴装头 Ｓｐａｎ： 38.2 mm θ马达 影响θ轴的稳定时间（稳定特定），大大影响贴装精度。 同步皮带Ｔ 贴装精度恶化 发生电机速度振荡 ＮＯ ① ② ＮＯ． 担当人 ③ …
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
确认方法

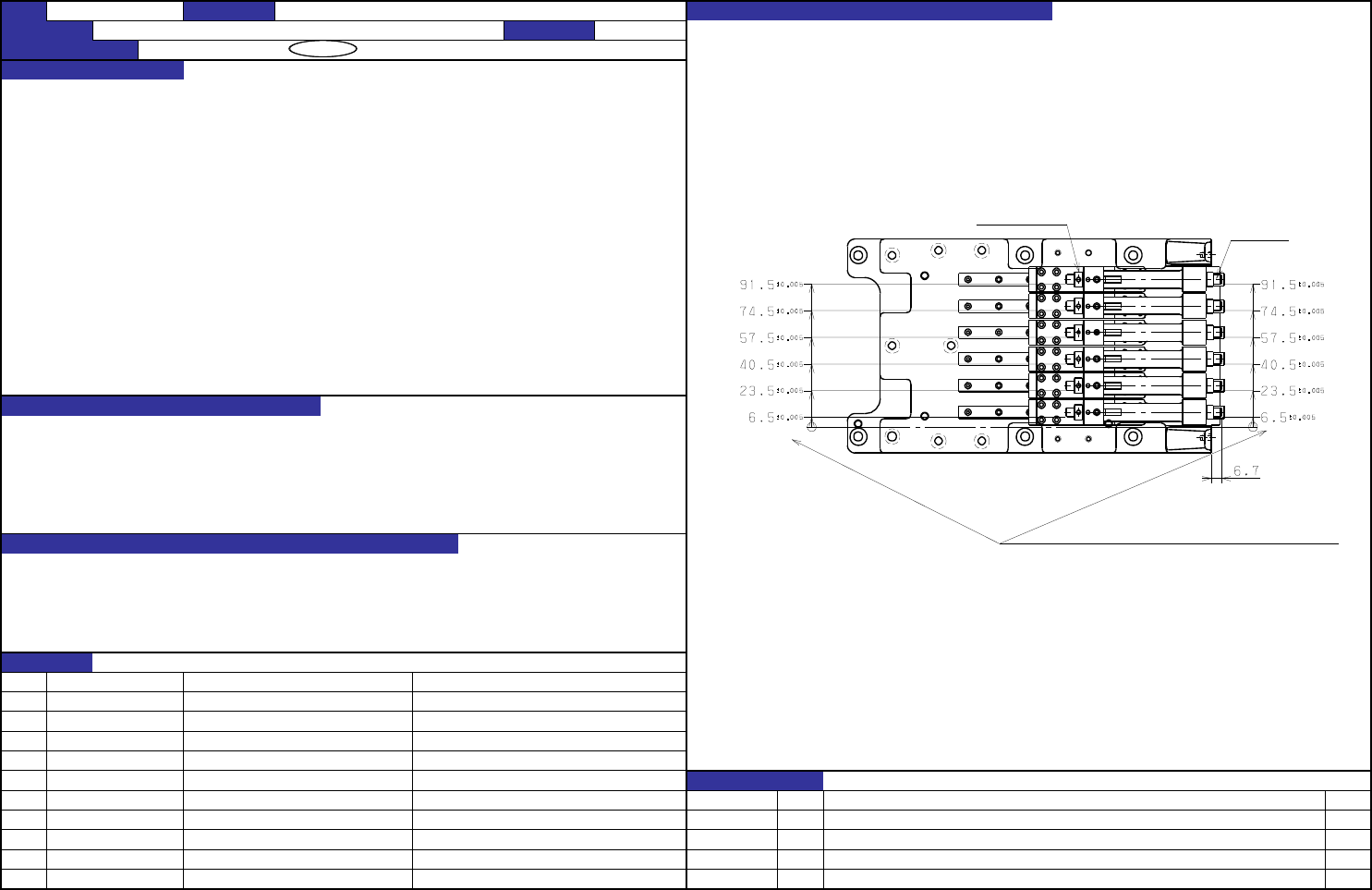

以贴装头托架安装用的2根平行销为基准，测量(KE-1070/1070C:4条)(KE-2070/2080:6条)的MAX-MIN。
如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
以贴装头托架安装用的2根平行销为基准，6条的MAX-MIN应在0.02mm以下。
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
新设
⑧
⑨
⑩
1-6
变更履历
内容
预想故障（应规格调整值不良而发生的故障）
功能名称 Ｘ方向轴转动中心 编制日期
'08.09.27
日期
40044585 直线导轨
对象元件
40046051 贴装头支架
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
治具推力环
治具轴
吸嘴前端基板高度位置
各轴相互差在5μm以内（以治具轴的振摆中心调整）
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
确认方法
用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 调整方法
LNC贴装头
张力计设定值 适当张力
Ｗｅｉｇｈｔ： 0.9 g/m 6.5±１ N
Ｗｉｄｔｈ： 4.0 mm LNC贴装头
Ｓｐａｎ： 38.2 mm
θ马达
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
同步皮带Ｔ
贴装精度恶化
发生电机速度振荡
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
1-7

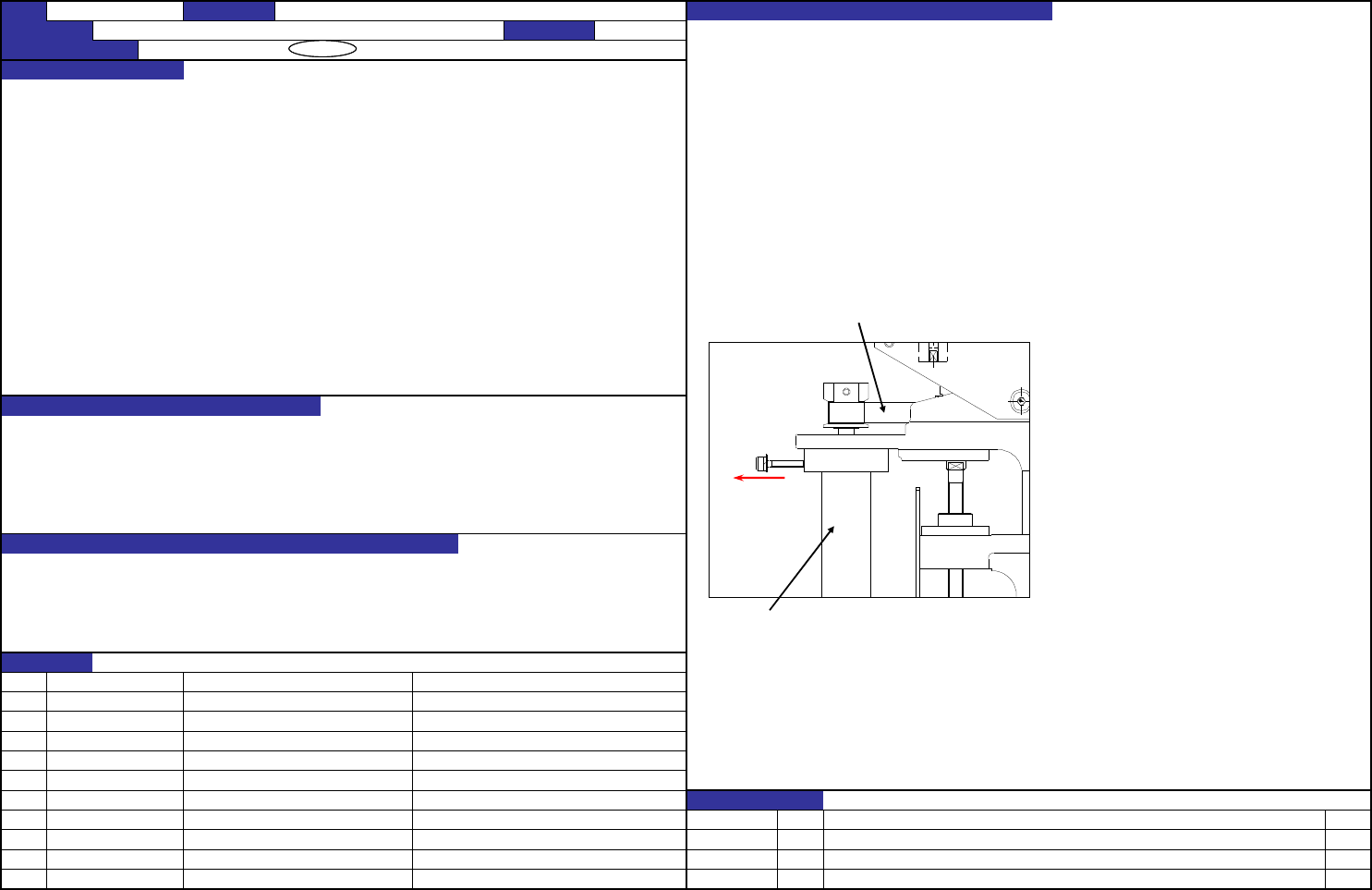

用棒形测力计以12.7N（1.3kgf）朝箭头方向拉到θ马达的T皮带轮前端，在此状态下用安装螺钉固定。
变更履历
日期 内容
'08.09.27
新設
LNC贴装头
40046521 同步皮带Ｔ
40044533 θ马达
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 θ皮带张力 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种
确认方法
以张力计测量同步皮带Z的张力。
把同步皮带Ｚ调整到适当张力。 调整方法
LNC贴装头

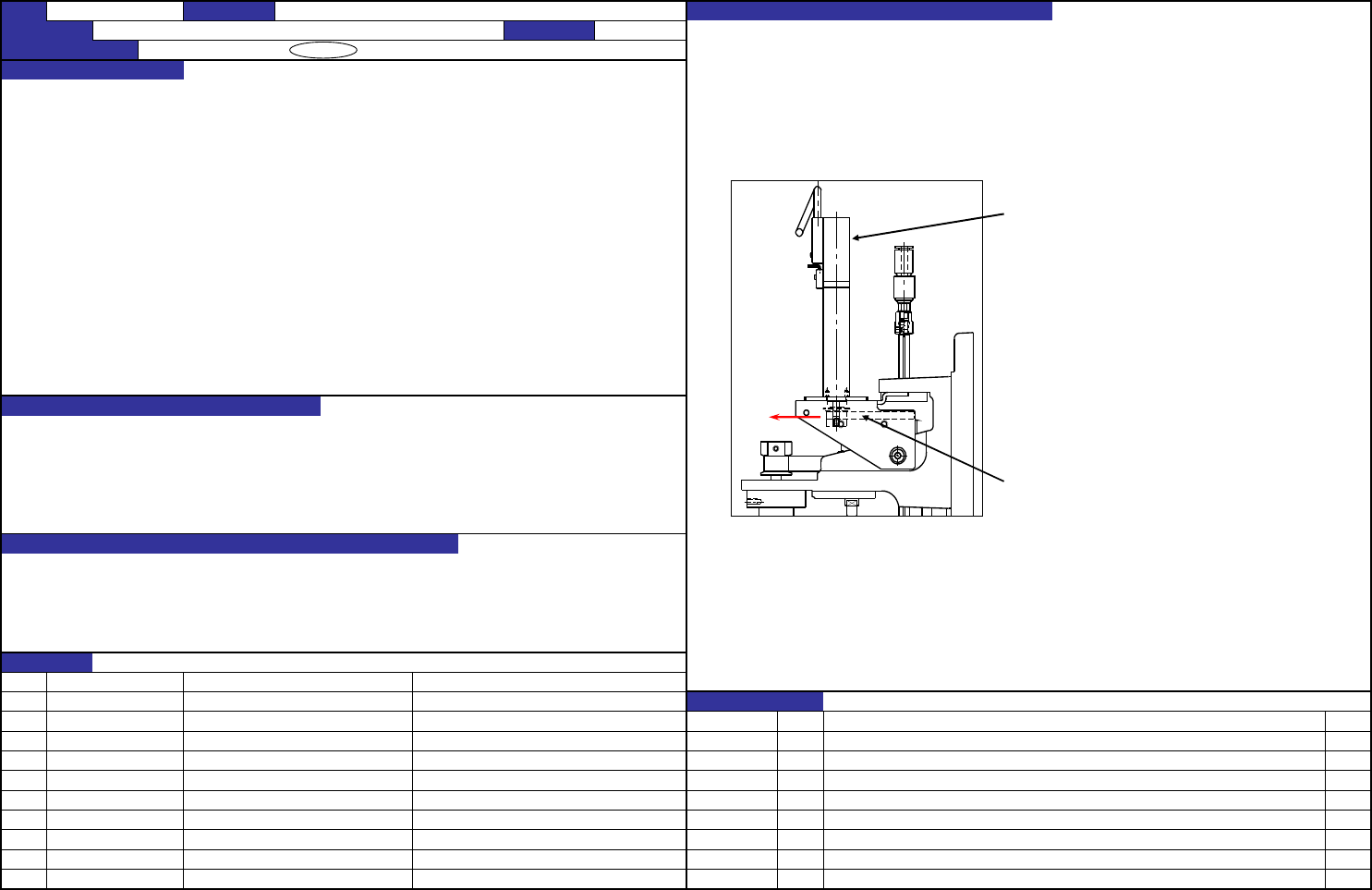

LNC贴装头 把螺丝插到Ｚ马达，朝箭头方向用21.6Ｎ（2.2kgf)力拉，然后拧紧安装螺丝。
适宜张力
Ｗｅｉｇｈｔ： 0.9 g/m 10.5±1 N
Ｗｉｄｔｈ： 8.0 mm
Ｓｐａｎ： 45.0 mm
同步皮带Ｚ
LNC贴装头
影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。
贴装精度恶化。
ＬＡ测定异常
Ｚ马达
ＮＯ
①
②
③
④
⑤
⑥
⑦ ＮＯ． 担当人
⑧
⑨
⑩
1-8
张力计设定值
40044534 Ｚ马达
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046522 同步皮带Ｚ
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）
功能名称 Ｚ皮带张力 编制日期
FX-2 装置名称 贴装头
变更履历
内容日期
新设
'08.09.27
