QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2) 机种 确认方法 把夹具吸嘴安装到吸嘴套轴，半总成供给０．５ＭＰａ的空气，在前端不应漏空气。 把夹具吸嘴安装到吸嘴套轴，从供气装置供给０．５ＭＰａ的空气，供气装置到前端 调整方法 不应漏气。 LNC贴装头 滚珠花键 联轴节 Z滑动轴 大大影响元件吸附，吸嘴更换，贴装精度。 半总成 回转接头 吸嘴套螺旋 元件吸附错误 吸嘴更换异常 贴装精度恶化 ＮＯ ① ② ＣＤＥ ③ ＣＤＥ ④…

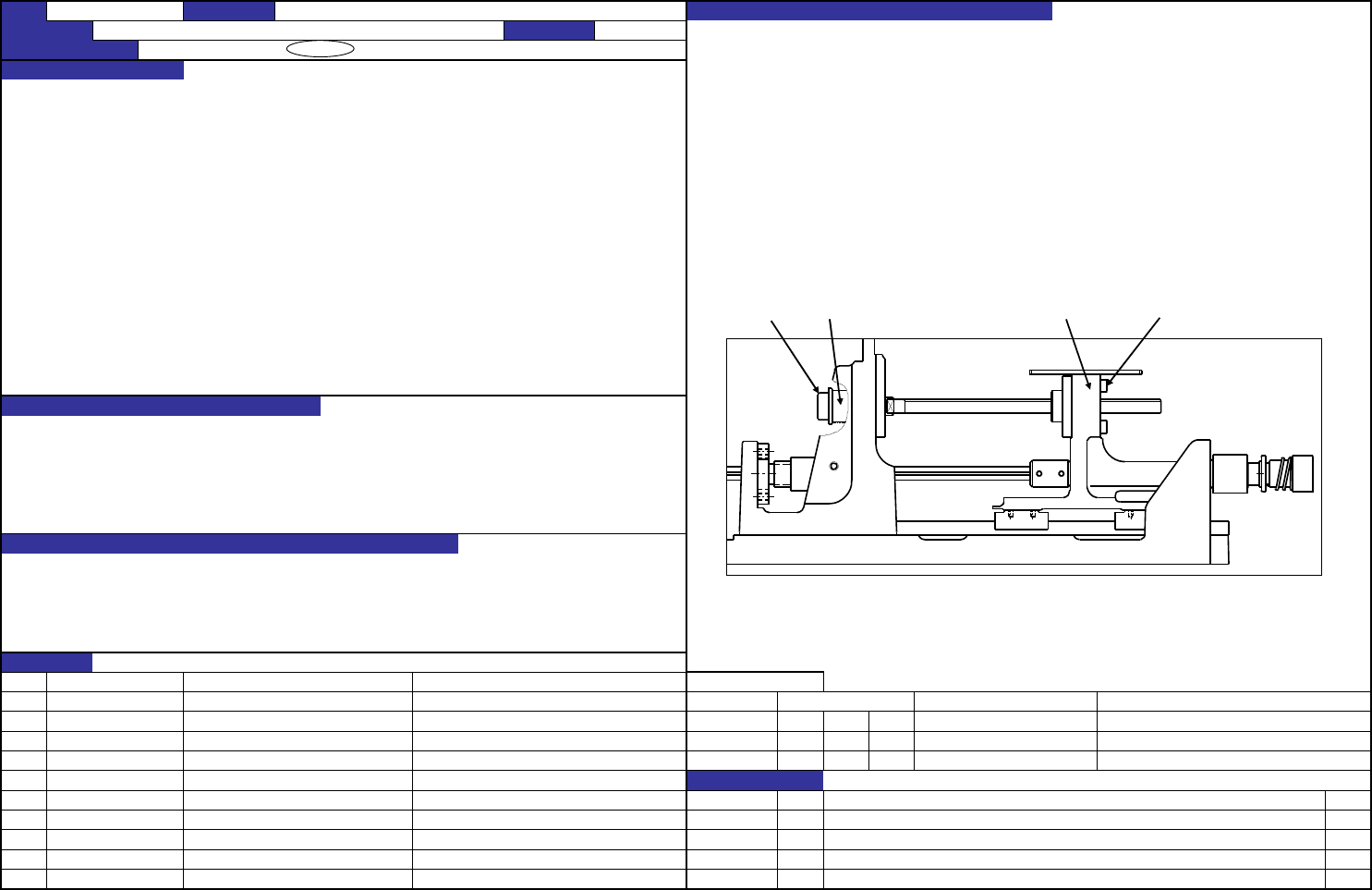

QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
确认方法
应在下图的状态下以3N（0.3kgf）以下的力向左右移动。
调整方法
应在右图的状态下以3N（0.3kgf）以下的力向左右移动。 拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。
拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。
锁定螺母 Ｚ皮带轮 Ｚ滑动支架 螺丝ｃａｐ
影响Ｚ的稳定时间（稳定特定）。
元件吸附错误
ＬＡ测定异常
贴装精度不良
ＮＯ
①
② ＣＤＥ
③ ＣＤＥ
④ ＣＤＥ
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
1-10
内容
'08.09.27
新设
日期
变更履历
内容 处理发生时期日期
故障发生履历
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
功能名称 Z轴转矩（转矩计） 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种
确认方法
把夹具吸嘴安装到吸嘴套轴，半总成供给０．５ＭＰａ的空气，在前端不应漏空气。
把夹具吸嘴安装到吸嘴套轴，从供气装置供给０．５ＭＰａ的空气，供气装置到前端 调整方法
不应漏气。
LNC贴装头 滚珠花键 联轴节 Z滑动轴
大大影响元件吸附，吸嘴更换，贴装精度。
半总成 回转接头 吸嘴套螺旋
元件吸附错误
吸嘴更换异常
贴装精度恶化
ＮＯ
①
② ＣＤＥ
③ ＣＤＥ
④ ＣＤＥ
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
1-11
根据下图进行半活接头与回转接头松动的检查、回转接头与滚珠花键装配的检查、滚珠花键与联轴节装配的检
查、联轴节与Z滑动轴装配的检查、吸嘴套螺丝装到Z滑动轴上的装配。
内容
'08.09.27
新设
40001139 吸嘴套轴螺栓
日期
40044586 Z滑动轴
变更履历
40044584 滚珠花键
40046515 联轴节
内容 处理
40046525 回转接头
故障发生履历
PJ210504100 供气装置
日期 发生时期
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 漏气 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
目次へ
QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
确认方法
安装贴片机时实施分配ATC，确认被测定的吸嘴长度。
应符合下列规格。
５００～５０４吸嘴
±０．１ｍｍ ５００～５０４吸嘴
５０５～５０８吸嘴 ±０．１ｍｍ
±０．１５ｍｍ ５０５～５０８吸嘴
±０．１５ｍｍ
安装贴片机实施分配ATC时的吸嘴长度。
调整方法
用10倍以上的放大镜确认５０５～５０８吸嘴前端橡胶端面没有毛刺，如有毛刺除去。
吸附元件不良
元件跳起
激光识别异常
贴装精度不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
1-12
变更履历
内容
新设
'08.09.27
日期
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 分配贴装头的吸嘴长度 编制日期
FX-2 装置名称 贴装头 确认方法及调整方法（故障处理方法）
