QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 向CAL块上移动HMS传感器，拧松2处的螺丝ｃａｐ， 把传感器下面和CAL块上面的距离调整成规格值, 拧紧螺丝ｃａｐ，进行固定。 垂直传感器下面和CAL部上面的距离 此时，确认ＦＡＲ灯和ＮＥＡＲ灯均亮灯。 → ４０±０．２ｍｍ ・ 高度测定错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 3-1 内容 '06.09.20 新设 日期 变更履历 货号…
QA表 ＮＯ． 3 ＮＯ． 3 (2/2)
机种
① 执行MS参数的OCC摄像机补偿（主，从两者），确认是否符合以下规格。
OCC摄像机补偿（角度）=-1.2～0.4°
OCC摄像机补偿（角度）=-1.2～0.4° （注）如果不符合规格，再次获取，使摄像机调整夹具在监视器上显示为正圆，确认和窗口没有接触。
输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。
① 标记识别精度恶化
② 发生标记识别异常
③ 监视器所显示的部品框发生倾斜或偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
2-3
FX-2 装置名称 OCC装配 确认方法及调整方法（故障处理方法）
功能名称 OCC摄像机补偿调整（角度） 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001212 摄像机组装
变更履历
货号 品名 有关质量特性
内容
'06.04.14 新设
E2106998000 摄像机调整夹具
日期
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
向CAL块上移动HMS传感器，拧松2处的螺丝ｃａｐ，
把传感器下面和CAL块上面的距离调整成规格值,
拧紧螺丝ｃａｐ，进行固定。
垂直传感器下面和CAL部上面的距离 此时，确认ＦＡＲ灯和ＮＥＡＲ灯均亮灯。
→ ４０±０．２ｍｍ
・高度测定错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
3-1
内容
'06.09.20 新设
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 HMS传感器高度调整 编制日期
FX-2 装置名称 HMS 确认方法及调整方法（故障处理方法）
CAL块上面
ＦＡＲ灯 ＮＥＡＲ灯
ﾚﾝｼﾞ表示灯 点灯状態
ＮＥＡＲ/ＦＡＲ 両点灯：測定中心距離±1ｍｍ
ＮＥＡＲ 点灯：測定範囲内近距離側
FAR 点灯：測定範囲内遠距離側
ＮＥＡＲ/ＦＡＲ 両点滅：測定範囲外
指示灯 灯亮状态
NEAR/FAR 两灯都亮：测量中心距离±1mm
NEAR 灯亮：测定范围内近距离侧
FAR 灯亮：测量范围内远距离侧
NEAR/FAR 两灯都不亮：测量范围以外
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种

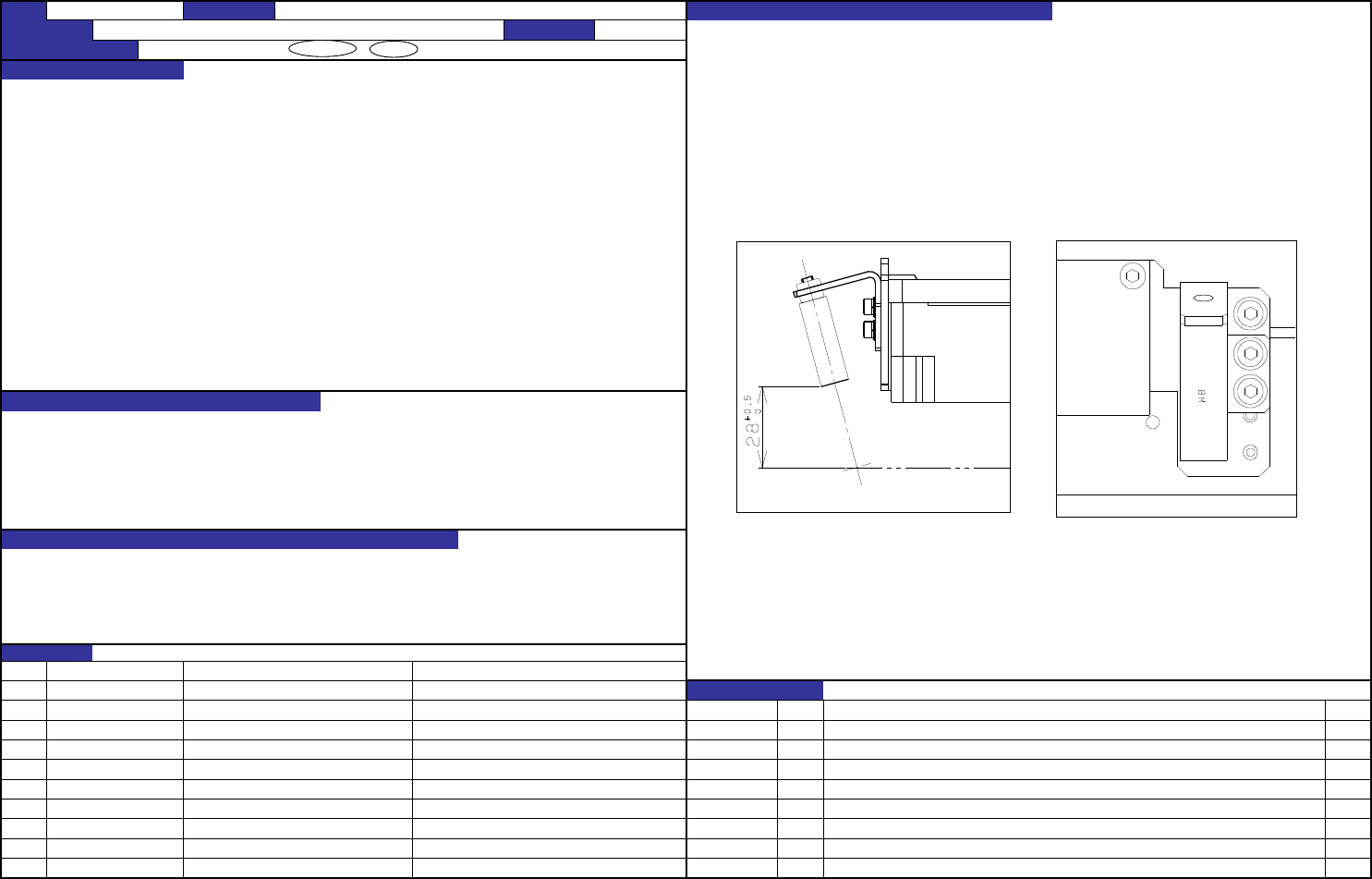

向CAL块上移动坏标记传感器，拧松螺丝ｃａｐ（2处），
让坏标记传感器下面和CAL块上面的距离变为规格值
移动BM镜头架，然后用螺丝ｃａｐ固定。
・坏标记传感器和CAL部上面的距离 →
28
mm
・坏标记的检测错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
4-1
内容
'06.09.20 新设
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 BMR传感器高度调整 编制日期
FX-2 装置名称 坏标记传感器 确认方法及调整方法（故障处理方法）
+0.5
0
CAL块上面
