QA表 NO. 38 (1/2) NO. 38 (2/2) 机种 1.调整方法 1.在YA 电动机和联轴节固定、 YA 滚珠螺杆和联轴节脱开的状态下移动工作台， 1.YA电动机的Z 相位置为离开近距离传感器 5mm。 一直到近距离传感器被启动（ON）的位置。 2.在近距离传感器ON 的位置上作记号。 3.把工作台让开到联轴节看得见的位置。 4.检测转动联轴节时的Z相，做上记号。 5.使Z 相记号与传感器ON的记号之角度相符， 把工作台向…
QA表 NO. 37 (1/2) NO. 37 (2/2)
机种

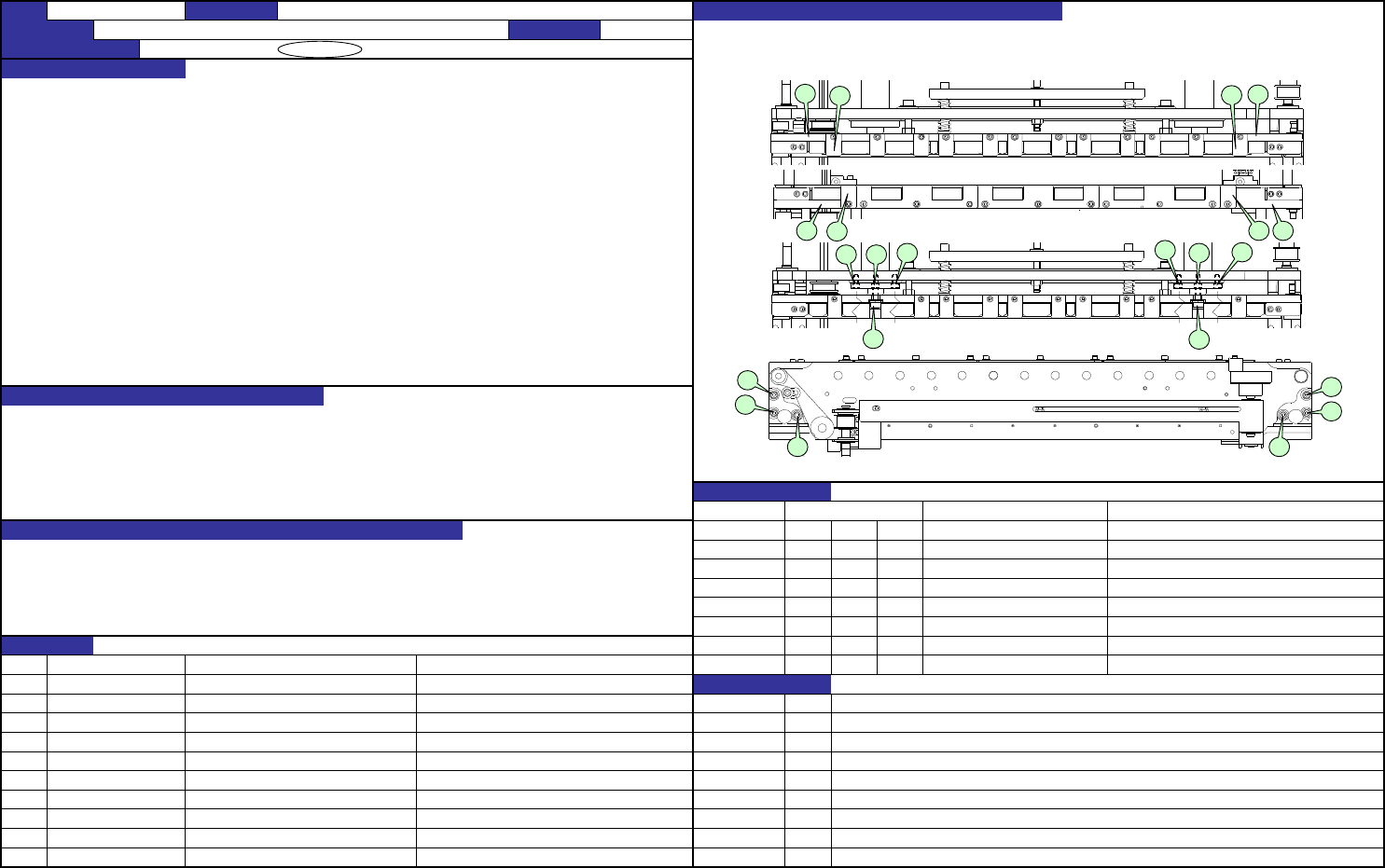

1.把千分表装在OCC摄像机支架上，松开轨道导向器固定螺丝（E）、
导轴固定螺丝（F）及导轴衬固定螺丝（G），调整A、B、C、D四处的高度。
（也可使用a、b、c、d的PWB导向器的下面，或夹住平面度肯定好的线路板，使用上面。）
1.对于CAL块的第一标志周围的高度，
传送轨道（夹住最大线路板时的）四角的高度限度应在0.05mm以内。
1.贴装元件的高度基准是CAL块，贴装头的元件释放高度，是通过把线路板上面高度与之对准来决定的。
2.太高的话，会把元件顶得过紧，导致元件损坏等障碍。
※如已经调整过传送轨道FC、RC的高度，可参看QA表「线路板的传送No.5」的项目3。
CDE
1.元件从释放到接触线路板表面的距离如果过大，则会形成被抛出的状态，降低贴装精度。
CDE
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③ J4T246
④
⑤
⑥
⑦
⑧
⑨
⑩
7-37
FX-2 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
贴装时的线路板上面高度
编制日期 2003/11/17
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
变更纪录
货号 品名 相关质量特性
内容
2003/11/17 新增
日期
Ｆ
Ｆ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｂ Ｄ
ｂ
ｄ
Ｃ
Ａ
ａ
ｃ
Ｅ Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
QA表 NO. 38 (1/2) NO. 38 (2/2)
机种

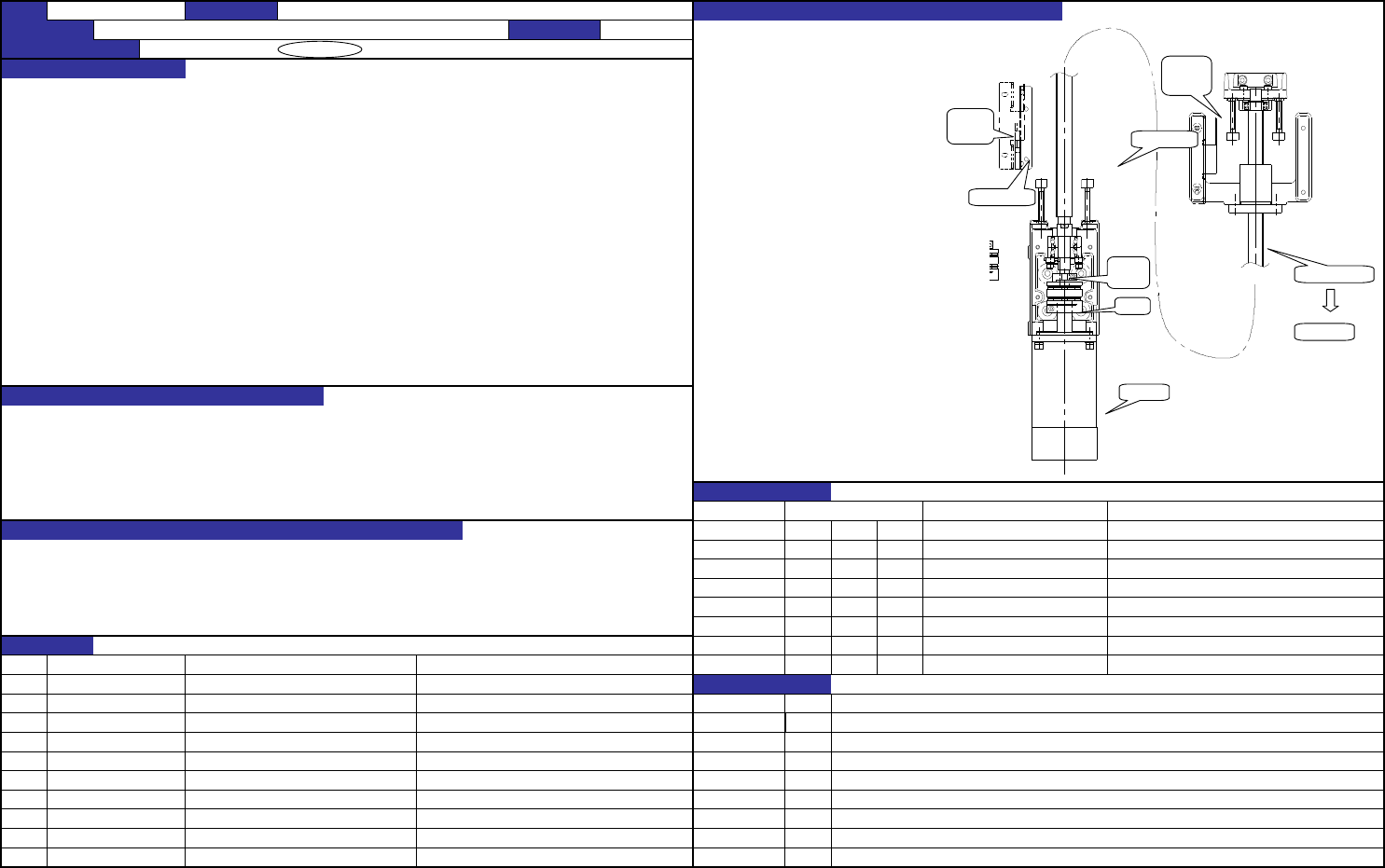

1.调整方法
1.在YA电动机和联轴节固定、
YA滚珠螺杆和联轴节脱开的状态下移动工作台，
1.YA电动机的Z相位置为离开近距离传感器5mm。 一直到近距离传感器被启动（ON）的位置。
2.在近距离传感器ON的位置上作记号。
3.把工作台让开到联轴节看得见的位置。
4.检测转动联轴节时的Z相，做上记号。
5.使Z相记号与传感器ON的记号之角度相符，
把工作台向伺服电动机一侧移动1/4转距离，
固定联轴节。
6. 联轴节的紧固扭矩为7.0N·m（70kgf·cm）。
1.要做到近距离传感器～限制传感器之间必定能测出Z相。
2.使电动机原点位置的机器间离差缩小。
3.因联轴节紧固扭矩不足造成的电动机轴和滚珠螺杆的空转。
CDE
1.由于无法测出Z相，不能进行原点复位。
CDE
2.滚珠螺杆和电动机轴空转引起的动作故障。
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③ J5D010
④
⑤
⑥
⑦
⑧
⑨
⑩
7-38
FX-2 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
伺服电动机的Z相调整
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
变更纪录
货号 品名 相关质量特性
内容
2004/6/23 新增
日期
传感器
凸爪
脱开→
固定
限制传感器
YA滚珠螺杆
近距离
传感器
旋转1/4圈
固定
YA电动
顶点上做记号
QA表 NO. 39 (1/2) NO. 39 (2/2)
机种

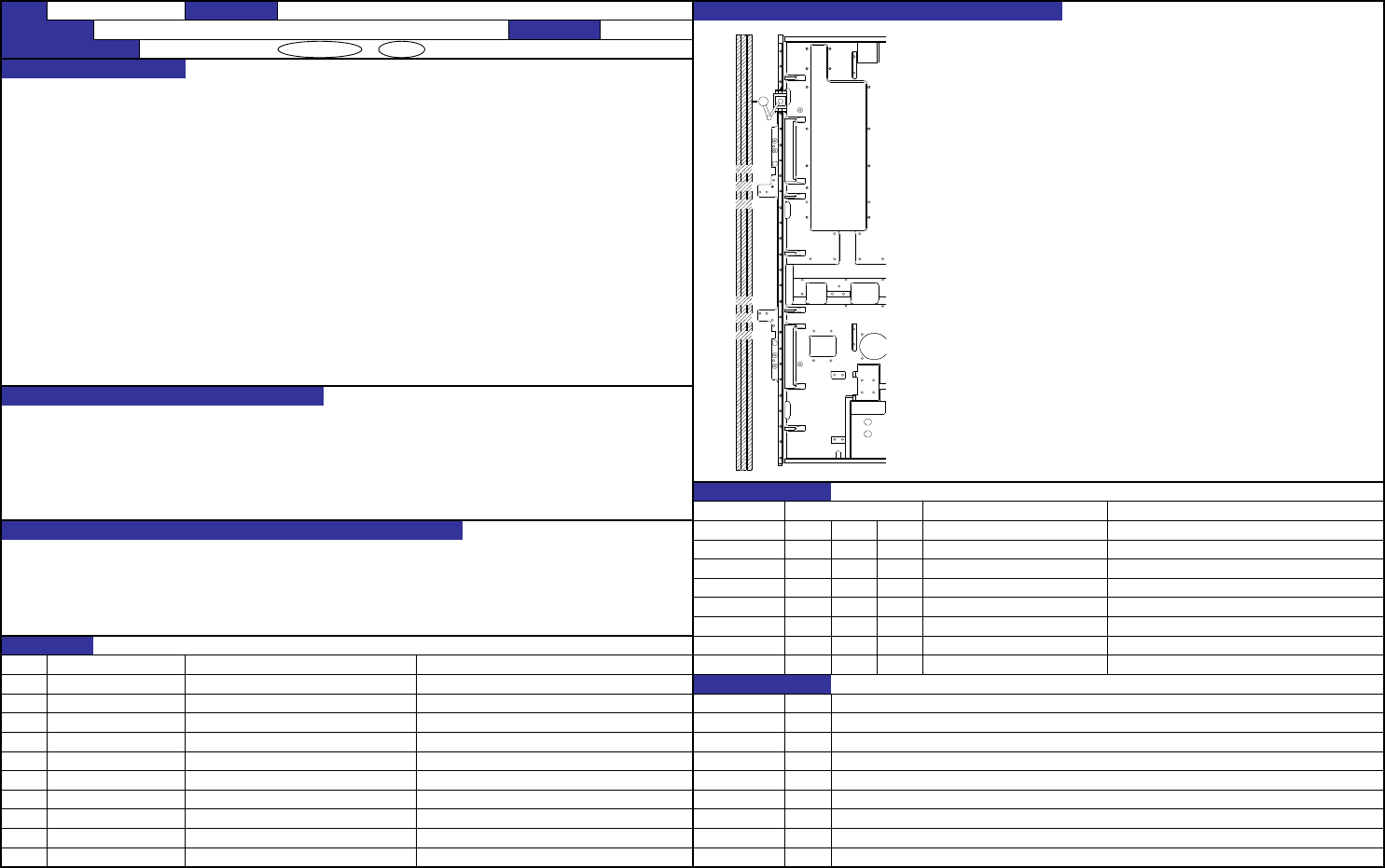

1.左侧直线导向器的直线性
1-1.确认方法
左侧的YA轴直线导向器的直线性：20μm以下 ①安装架子用于放置I型直尺。
左右的YA轴直线导向器的平行度：20μm以下 ②把千分表装在X轴的XM底座上，在Y轴的两端部分设置I型直尺，
要设置得使千分表的指示值为“0”。
③在直线导向器座装上千分表，确认全行程的直线性均在20μm以内。
1-2.调整方法
①把千分表装在X轴的XM底座上，调整到千分表的指示值为“0”。
②导向器中如有直线性不符合规定值的地方，则松开该处附近的螺丝，
从新调整轨道位置，使直线性均达到20μm以内，然后旋紧螺丝。
结果与XY轴的相对坐标产生偏移，影响贴装精度。
和加在YA轴直线导向器上的负载有关，对YA轴直线导向器的破损和寿命的减少有很大影响。
CDE
1.贴装精度的降低
CDE
2.沿YA方向移动时的异常声响
CDE
3.YA轴直线导向器的破损和寿命的减少
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③ J4T357
④
⑤
⑥
⑦
⑧
⑨
⑩
7-39
FX-2 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
YA轴直线导向器的直线性·平行
编制日期 2003/12/11
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
L160E421000 YA直线导向器 变更纪录
货号 品名 相关质量特性
内容
2003/12/25 新增
日期
