QA表 NO. 1 (1/2) NO. 1 (2/2) 机种 确认方法 在贴装头上固定杠杆式游标卡尺并向X方向移动，测量 CAL金属板侧面与X轴的平行。 CAL金属板侧面与X 轴的平行： 0.3mm 调整方法 拧松把CAL块固定在YA 车架上的螺栓（ M6x20 带垫片内六角螺钉）2处，调整CAL 块使之与X轴平行。 为使CAL块第1标记与第2 标记的位置关系相距不过大。 CDE 进行第2标记的识别时，标记偏移过大。 CDE CDE C…
QA表 NO. 40 (1/2) NO. 40 (2/2)
机种

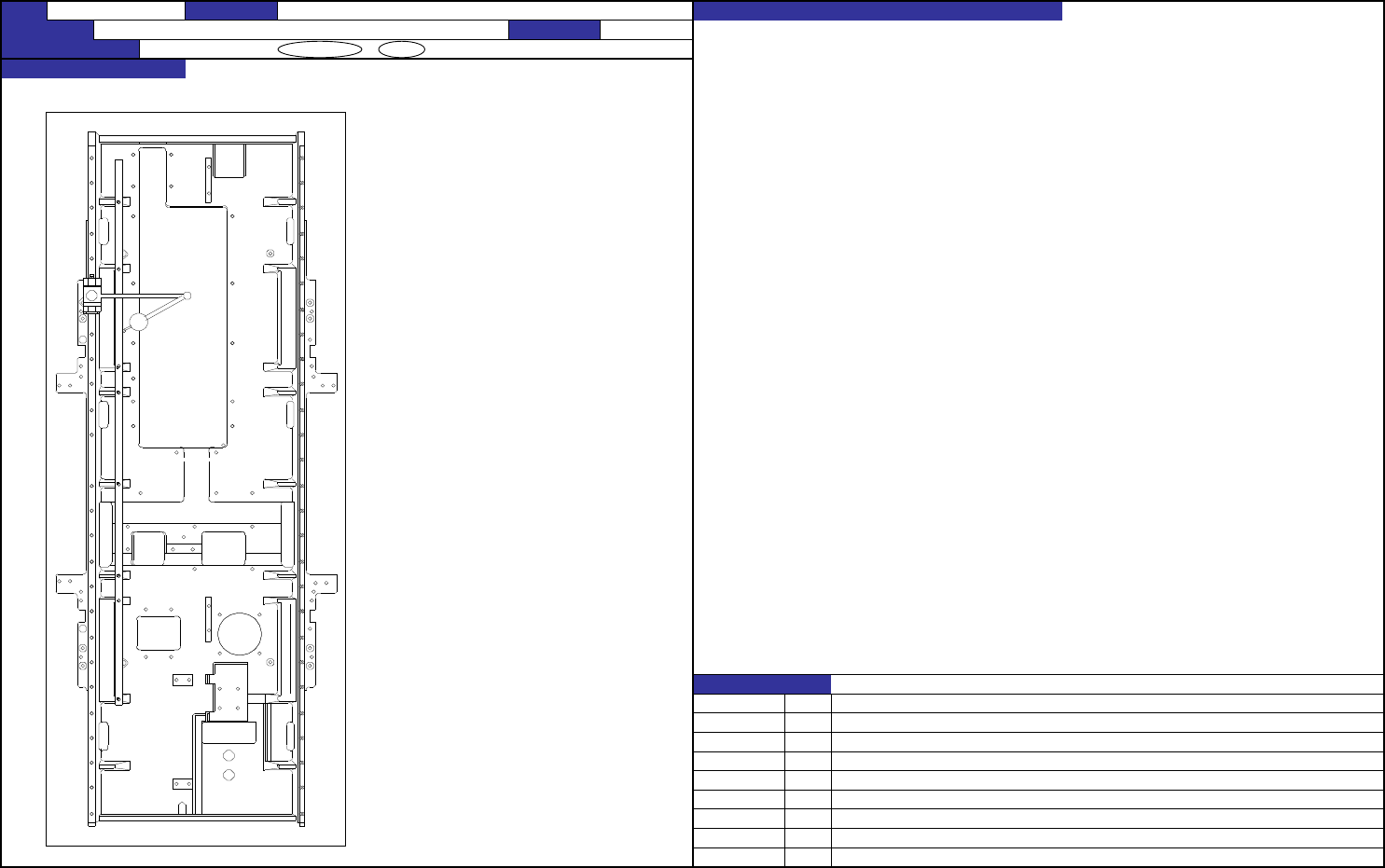

1.YA磁性膜基座的平行度
2-1.确认方法
①在左侧直线导向器座装上千分表。
②把千分表顶住YA磁性膜基座的磁性膜粘贴面。
③移动千分表，确认平行度在0.1以内。
2-2.调整方法
①在左侧直线导向器座装上千分表。
②YA磁性膜基座中有平行度不符合规定值的地方，
则松开该处附近的固定螺丝，
确认平行度在0.1以内。
NO.
J5D010
7-40
FX-2 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
YA磁性膜基座的直线性·平行
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
变更纪录
内容
2004/6/23 新增
日期
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
确认方法
在贴装头上固定杠杆式游标卡尺并向X方向移动，测量CAL金属板侧面与X轴的平行。
CAL金属板侧面与X轴的平行：0.3mm 调整方法
拧松把CAL块固定在YA车架上的螺栓（M6x20带垫片内六角螺钉）2处，调整CAL块使之与X轴平行。
为使CAL块第1标记与第2标记的位置关系相距不过大。
CDE
进行第2标记的识别时，标记偏移过大。
CDE
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③
④
⑤
⑥
⑦
⑧
⑨
⑩
8-1
FX-2 零件名称
CAL块
确认方法及调整方法（故障处理方法）
功能名称
与X轴的平行调整
编制日期 2008/9/27
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
货号 品名 相关质量特性
40076186 CAL块配件组 变更纪录
日期 内容
2008/9/27 新增

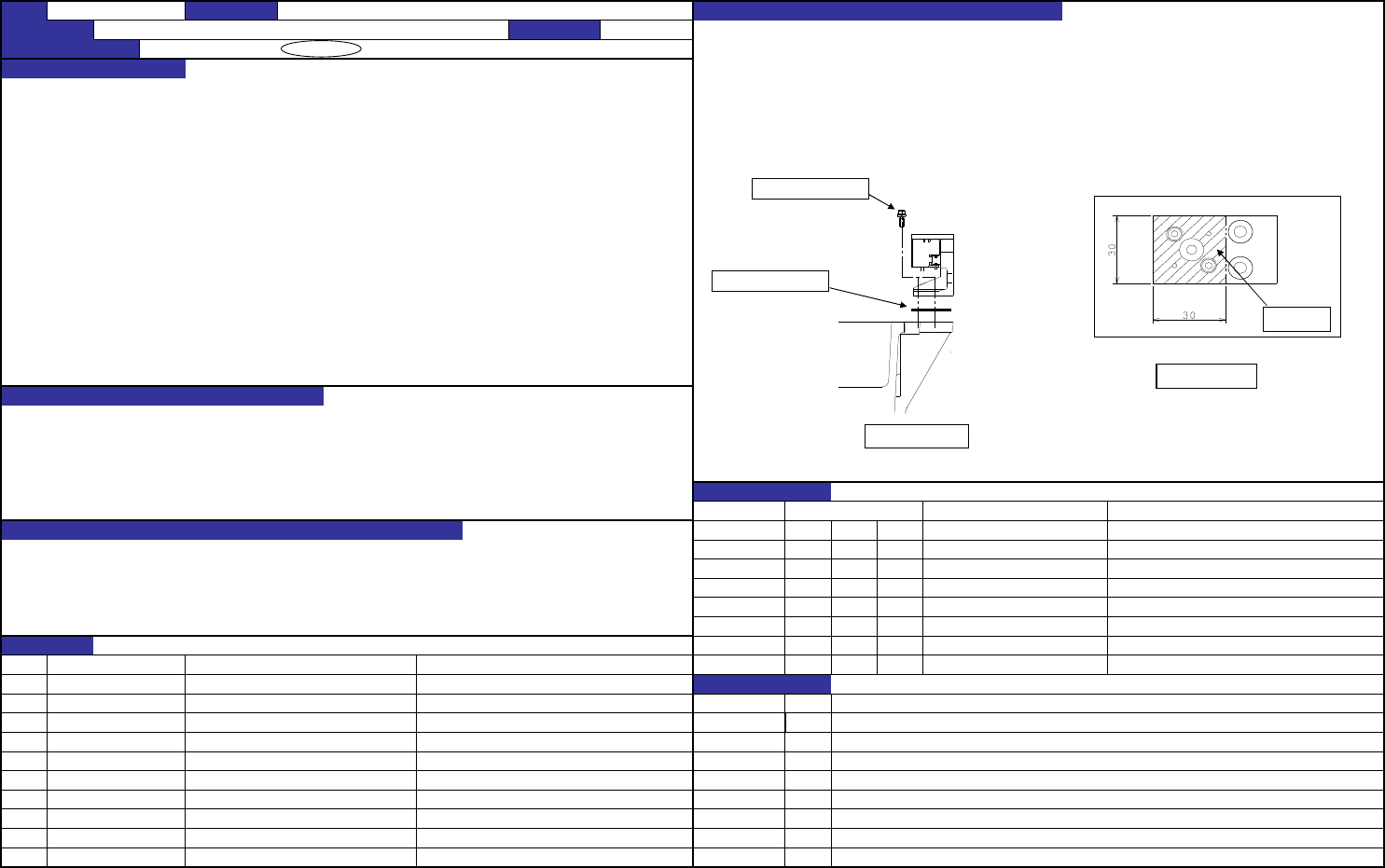

･CAL块俯视图
测量处
CAL块紧固螺栓
CAL块主视图
QA表 NO. 2 (1/2) NO. 2 (2/2)
机种
确认方法
将固定于贴装头上的杠杆千分表向XY方向移动，测量校准板上面与XY面的平行度。
校准板上面与XY面的平行度：0.03mm 调整方法
松开将校准台固定于XY框架上的2处螺钉（M6×20带垫片内六角螺钉），在校准台下放入垫隙片进行调整。
坐标系的基准
由于校准台是所有坐标系的基准（原点）。
CDE
贴片精度不良
CDE
吸附率降低
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③
④
⑤
⑥
⑦
⑧
⑨
⑩
8-2
功能名称
FX-2 零件名称
CAL块
确认方法及调整方法（故障处理方法）
与XY面的平行调整
编制日期 2008/9/27
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
40076186 CAL块配件组 变更纪录
货号 品名 相关质量特性
内容
E2062760000 垫隙片B 2008/9/27 新增
E2061760000 垫隙片A 日期
E2063760000 垫隙片C
CAL块俯视图
CAL块主视图
垫隙片A／B／C
CAL块紧固螺栓
测量范围
