QA表 NO. 1 (1/2) NO. 1 (2/2) 机种 ·在滑动板开，关的状态下，调整传感器配件的位置使其满足各自的规定值， 并用传感器配件紧钉螺钉进行固定。（如下图所示） ·开传感器配件，关传感器配件的固定位置如下所述。 ·在滑动板开关状态的1mm 前传感器ON。（参照右图） 传感器配件紧钉螺钉 ·防止开关时传感器的错误检测。 CDE ·滑动板移动超时错误。 CDE ·吸嘴更换错误。 CDE CDE CDE CDE CDE NO…
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
确认方法

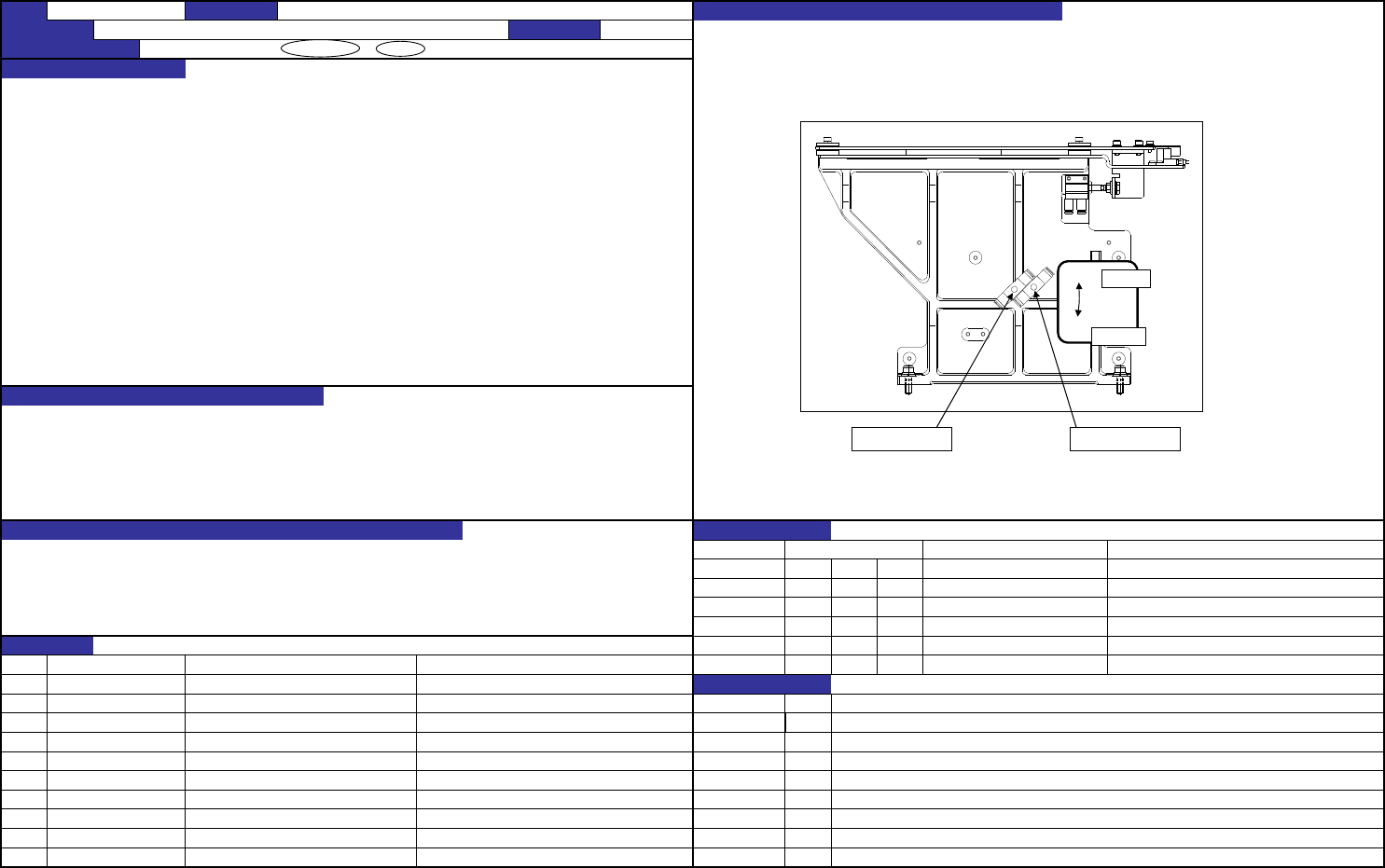

将固定于贴装头上的杠杆千分表向XY方向移动，测量真空校准装置上面与XY面的平行度。
真空校准装置上面与XY面的平行度：0.1mm 调整方法
松开双头螺栓部的M3螺母以及上部埋头螺钉，转动上侧的双头螺栓进行上下调整。
通过实行稳定的真空校准来管理真空压力。
CDE
使用真空校准时的计测不良
CDE
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③
④
⑤
⑥
⑦
⑧
⑨
⑩
9-1
FX-2 零件名称
真空校准装置
确认方法及调整方法（故障处理方法）
功能名称
与XY面的平行调整
编制日期 2008/9/27
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
40076167 真空校准装置
变更纪录
货号 品名 相关质量特性
内容
2008/9/27 新增
日期
M3螺母
埋头螺钉
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种

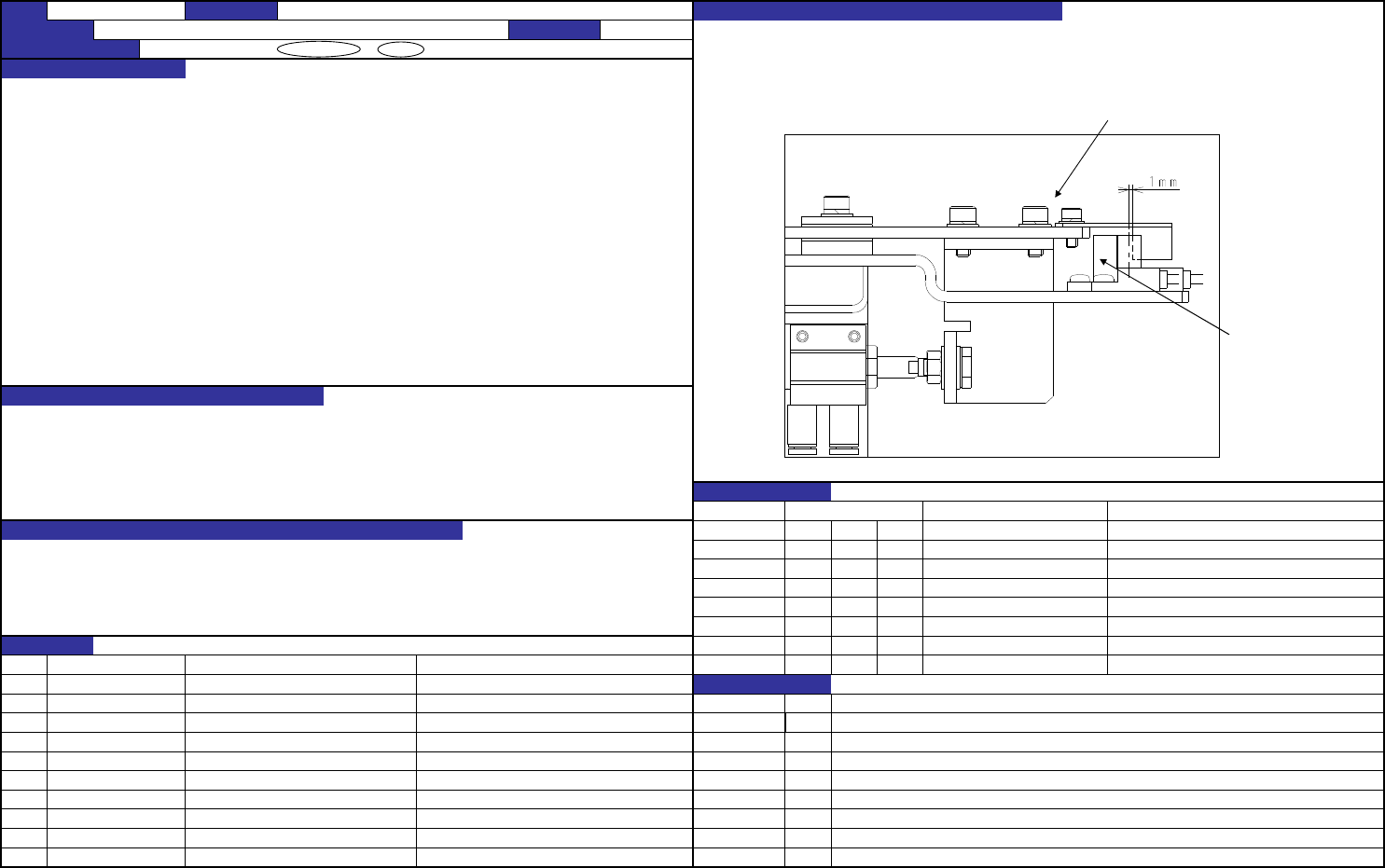

·在滑动板开，关的状态下，调整传感器配件的位置使其满足各自的规定值，
并用传感器配件紧钉螺钉进行固定。（如下图所示）
·开传感器配件，关传感器配件的固定位置如下所述。
·在滑动板开关状态的1mm前传感器ON。（参照右图） 传感器配件紧钉螺钉
·防止开关时传感器的错误检测。
CDE
·滑动板移动超时错误。
CDE
·吸嘴更换错误。
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③
④
⑤
⑥
⑦
⑧
⑨
⑩
10-1
FX-2 零件名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
ATC传感器配件调整
编制日期 2008/9/27
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
对象零件
40077059/61/63/65 ATC关传感器组 变更纪录
货号 品名 相关质量特性
内容
40076110 ATC传感器配件 2008/9/27 新增
40077058/60/62/64 ATC开传感器组 日期
传感器检测位置
QA表 NO. 2 (1/2) NO. 2 (2/2)
机种

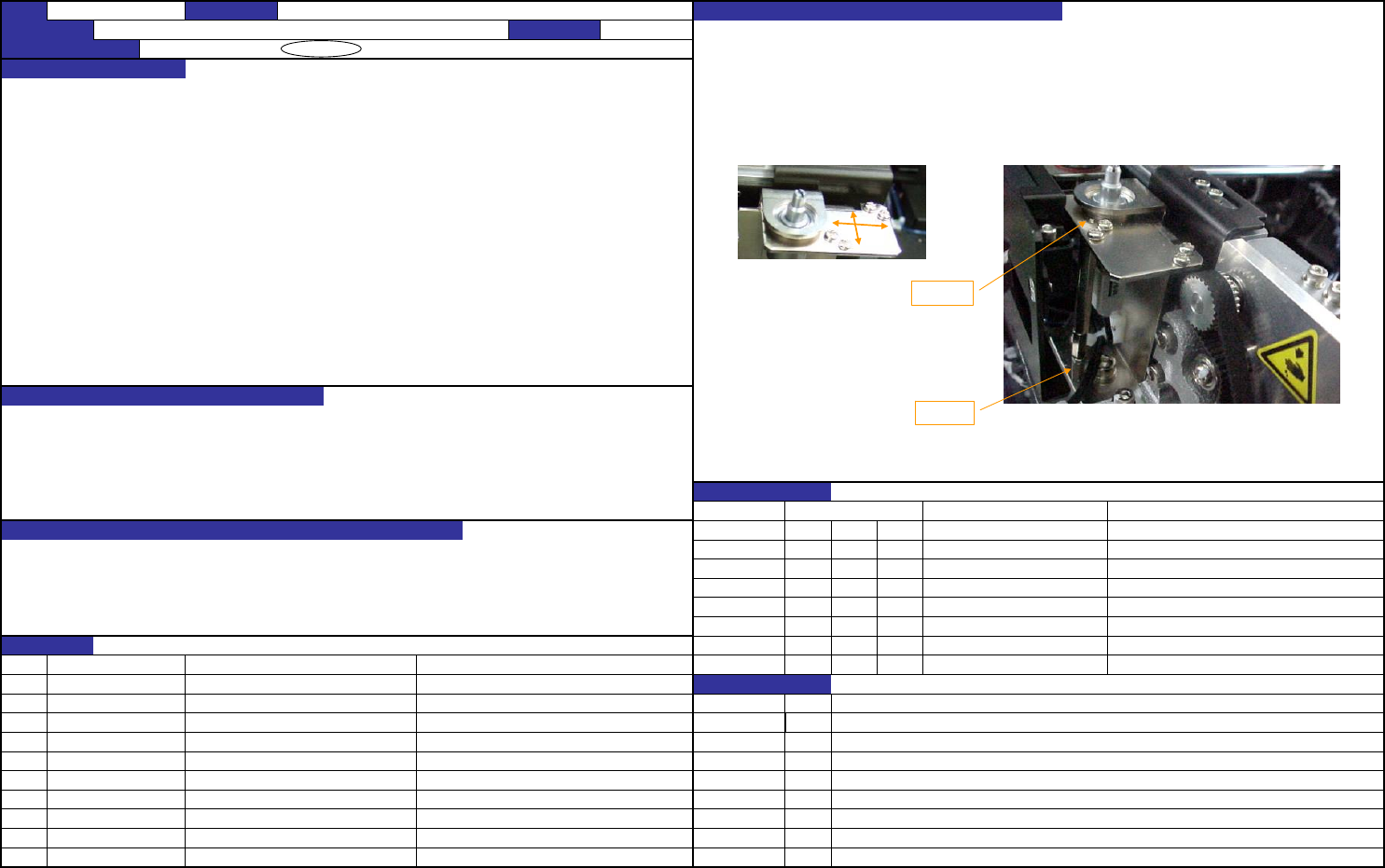

·旋转速度控制器的手柄，使速度控制器的开关时间调整至规定值。
·调整后，固定手柄。
·滑动板开关时间
开: 90±5msec
关: 55±5msec
·防止吸嘴的更换错误。
·使吸嘴更换时间为一定值。
·滑动板移动超时错误。
·吸嘴更换错误。
CDE
CDE
CDE
CDE
CDE
NO. CDE
①
② NO.
③
④
⑤
⑥
⑦
⑧
⑨
⑩
10-2
FX-2 零件名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
速度控制器的调整
编制日期 2008/9/27
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
功能的作用（规格调整值的意义）
预想故障（由于规格调整值的不恰当而产生的故障） 故障发生纪录
日期 发生时期 内容 处理对策
对象零件
PC012401000 速度控制器 变更纪录
货号 品名 相关质量特性
内容
2008/9/27 新增
日期
CLOSE时间调整用OPEN时间调整用
速（开）
慢（关）
