7 WF2 SX1/2 Das Loslager, die Kontaktfläche und den Maßstab der X-Achse reinigen und das Schmiersystem austauschen. 2,75 min 3 / 3 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h…
7 WF2 SX1/2 Das Loslager, die Kontaktfläche und den Maßstab der X-Achse reinigen
und das Schmiersystem austauschen.
2,75 min 2 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11
Verschleißteil:
W51
Verbrauchsstoffe:
C3, C4, C5, C31
www.asm-smt.com

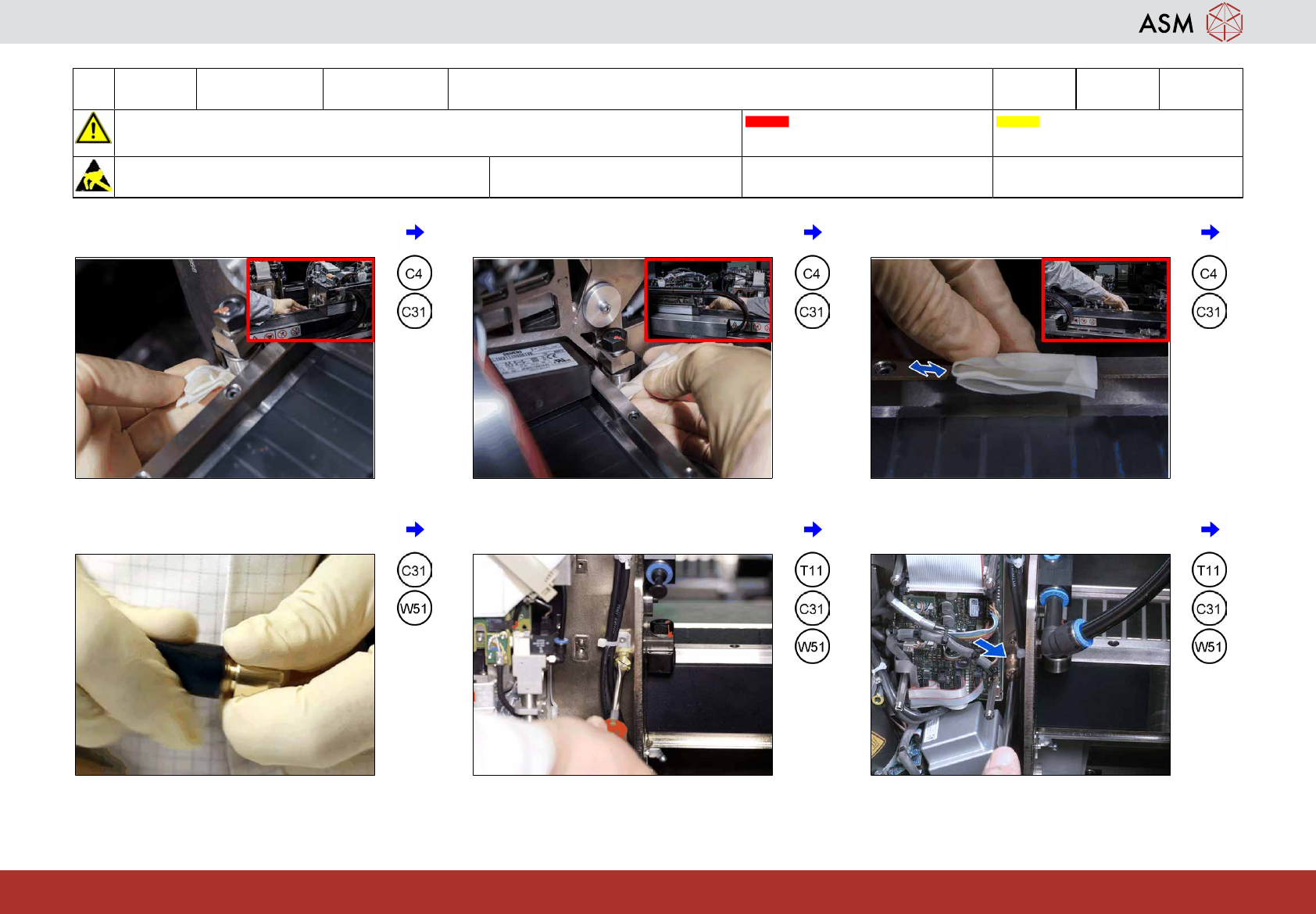

7 Reinigen Sie das Loslager an der linken
Kopfseite.
8 Reinigen Sie das Loslager an der rechten
Kopfseite.
9 Die Kontaktfläche über die gesamte Länge
reinigen.
10 Entfernen Sie die Schutzkappe. 11 Schrauben Sie das neue Schmiersystem
ein (nur beim CPP).
12 Schrauben Sie das neue Schmiersystem
ein (nur beim C&P20x).
7 WF2 SX1/2 Das Loslager, die Kontaktfläche und den Maßstab der X-Achse reinigen
und das Schmiersystem austauschen.
2,75 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11
Verschleißteil:
W51
Verbrauchsstoffe:
C3, C4, C5, C31
www.asm-smt.com
13 Montieren Sie die Schutzabdeckung (nur
beim CP20x).
14 Stecken Sie den Schlauch am Kopf an
(nur beim C&P20x).
15 Entfernen Sie das Tuch.
16 Reinigen Sie den Maßstab der X-Achse
über die gesamte Länge.
17 Wiederholen Sie alle Schritte am anderen
Portal.
