www.asm-smt.com
7 WF2 SX1/2 Das Loslager, die Kontaktfläche und den Maßstab der X-Achse reinigen
und das Schmiersystem austauschen.
2,75 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11
Verschleißteil:
W51
Verbrauchsstoffe:
C3, C4, C5, C31
www.asm-smt.com

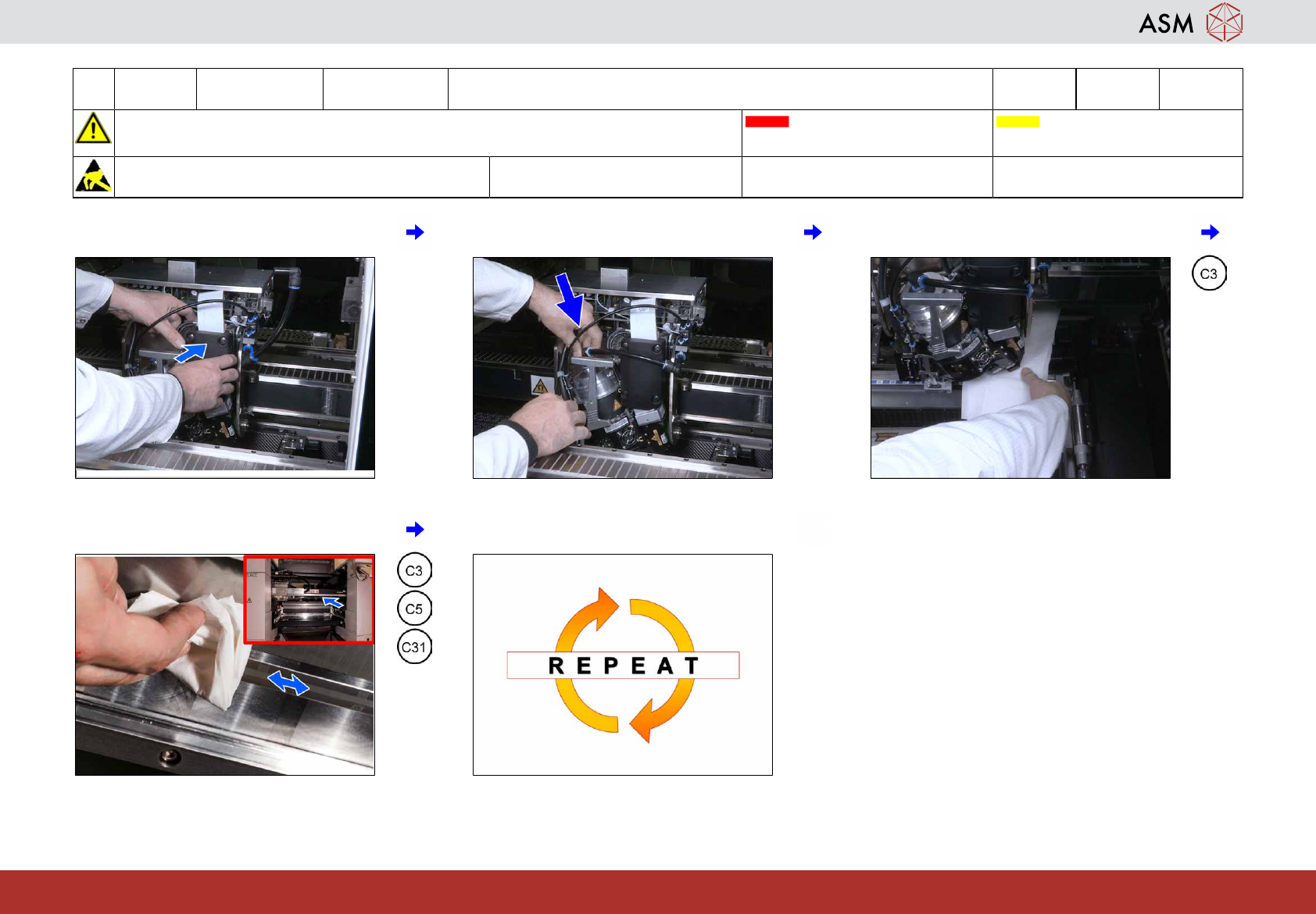

13 Montieren Sie die Schutzabdeckung (nur
beim CP20x).
14 Stecken Sie den Schlauch am Kopf an
(nur beim C&P20x).
15 Entfernen Sie das Tuch.
16 Reinigen Sie den Maßstab der X-Achse
über die gesamte Länge.
17 Wiederholen Sie alle Schritte am anderen
Portal.
www.asm-smt.com
8 WF2 SX1/2 Das Loslager, die Kontaktfläche und den Maßstab der Y-Achse reinigen
und das Schmiersystem austauschen.
2,75 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T13
Verschleißteil: Verbrauchsstoffe:
C3, C5, C7, C31
www.asm-smt.com

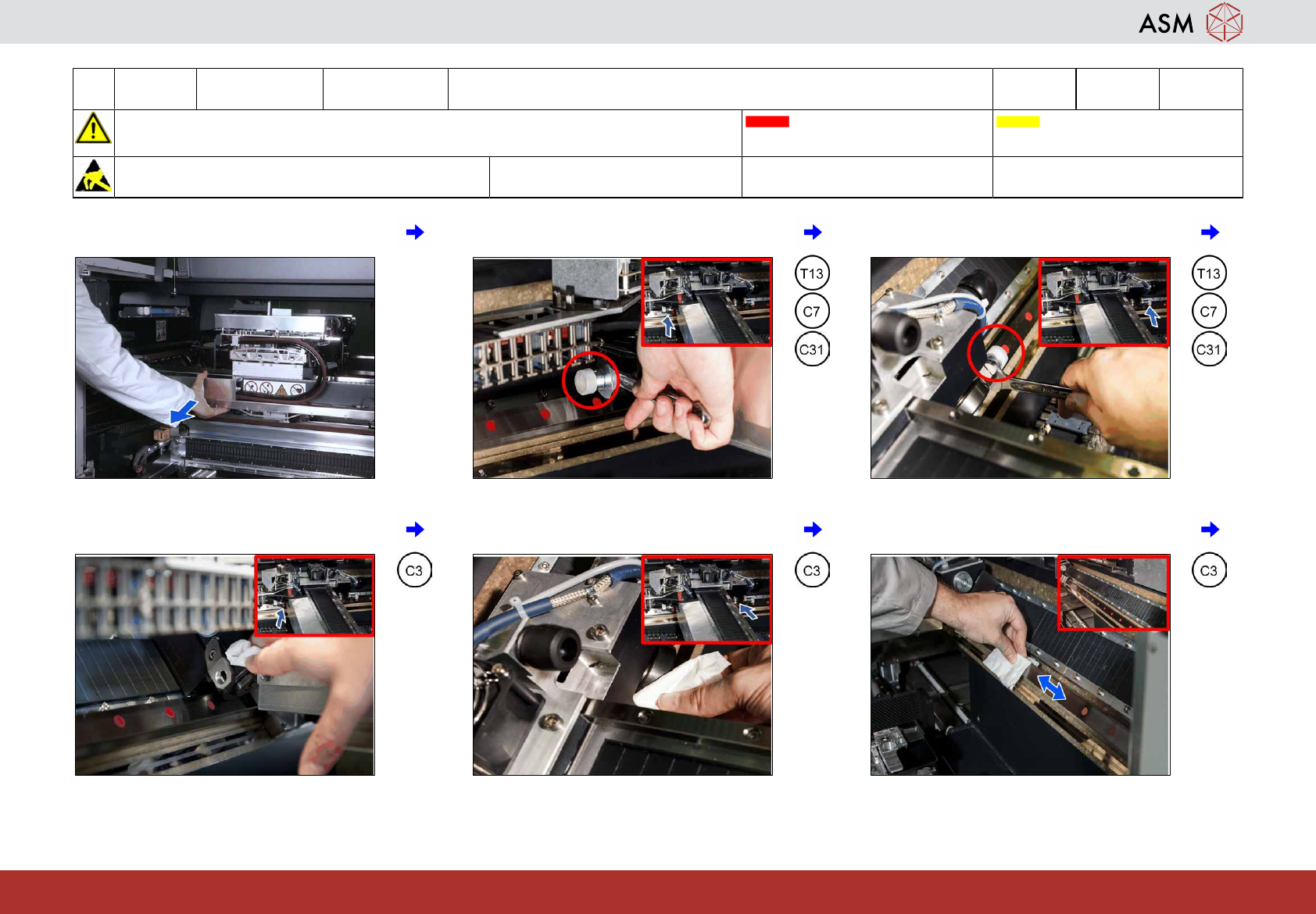

1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Schrauben Sie das äußere Schmiersys-
tem an der linken Portalseite ab.
3 Schrauben Sie das innere Schmiersystem
an der linken Portalseite ab.
4 Reinigen Sie das äußere Loslager an der
linken Portalseite.
5 Reinigen Sie das innere Loslager an der
rechten Portalseite.
6 Die Kontaktfläche über die gesamte Länge
reinigen.
