18 WF2 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 2 / 6 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n g b e a…

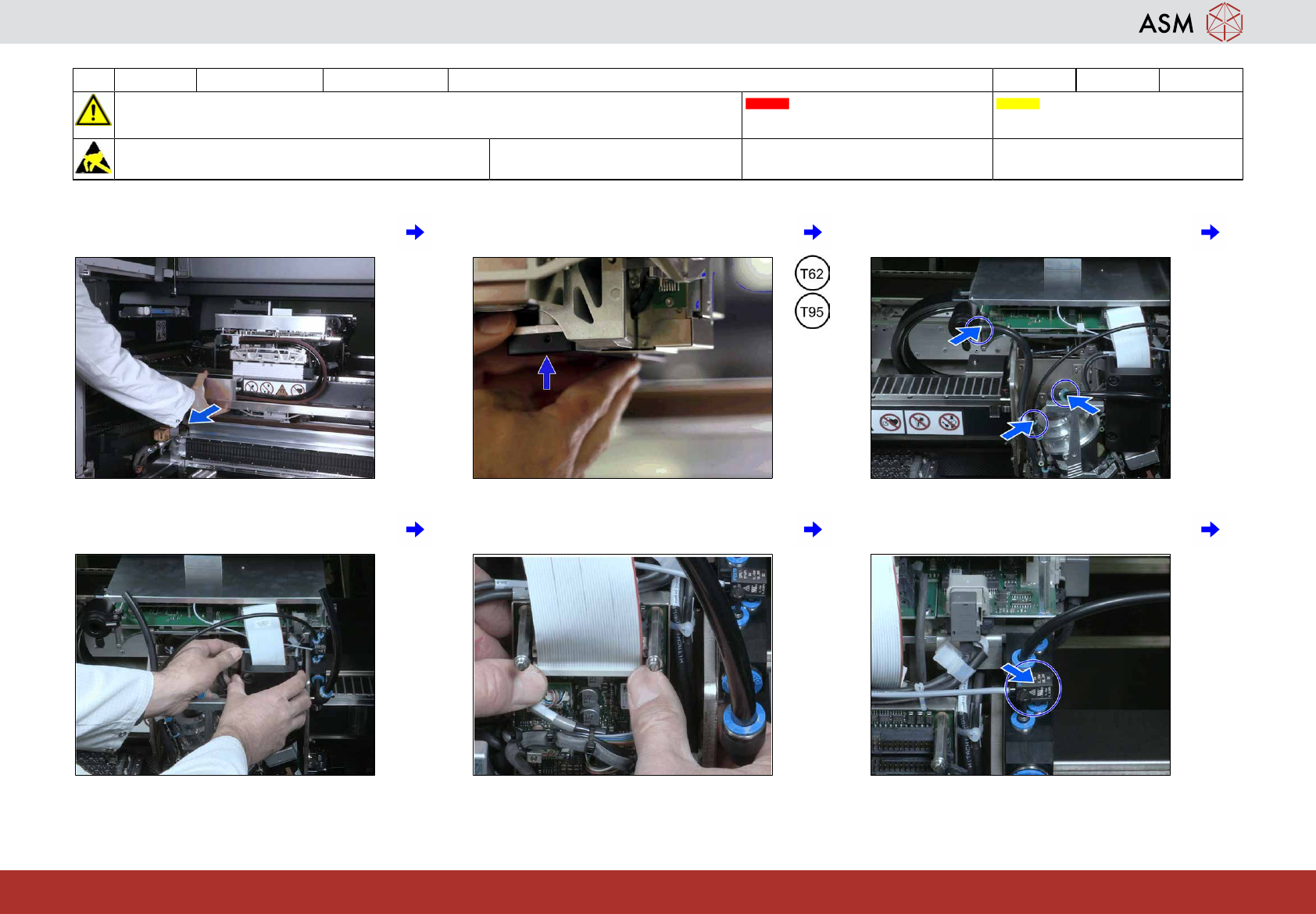

18 WF2 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 1 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Verschieben Sie das Portal mit dem zu
wartenden Kopf bis zum Anschlag.
2 Setzen Sie die entsprechende BE-Sensor-
Schutzabdeckung auf.
3 Stecken Sie die 3 Luftschläuche vom Kopf
ab.
4 Entfernen Sie die Schutzabdeckung. 5 Stecken Sie die beiden Flachbandkabel
ab.
6 Stecken Sie den Drucksensor ab (nur
Vakuumpumpe).
18 WF2 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 2 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Lösen Sie die Schrauben, die die Zugent-
lastung halten (nur HotLink).
8 Stecken Sie die beiden Kamerakabel ab
(nur HotLink).
9 Lösen Sie die Steckerverriegelung und
stecken Sie die beiden Kamerakabel ab
(nur GigE).
10 Öffnen Sie die Kabelschelle am Kamera-
kabel (nur GigE).
11 Lösen Sie die 2 Schrauben am Druckrege-
ventil (nur C&P20 A).
12 Lösen Sie die 4 Befestigungsschrauben
des Kopfes.
18 WF2 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 3 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
13 Nehmen Sie den Kopf vom Haken. 14 Setzen Sie die BE-Sensor-Schutzabde-
ckung auf (nur C&P20 A).
15 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 A).
16 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 P).
17 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 P2).
18 Den Rohrbogen ausbauen.
