20 WF2 SX1/2 Anhang: "TH-Kopftausch" 6,25 min 3 / 5 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n g b e a c h …
20 WF2 SX1/2 Anhang: "TH-Kopftausch" 6,25 min 2 / 5
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T87, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

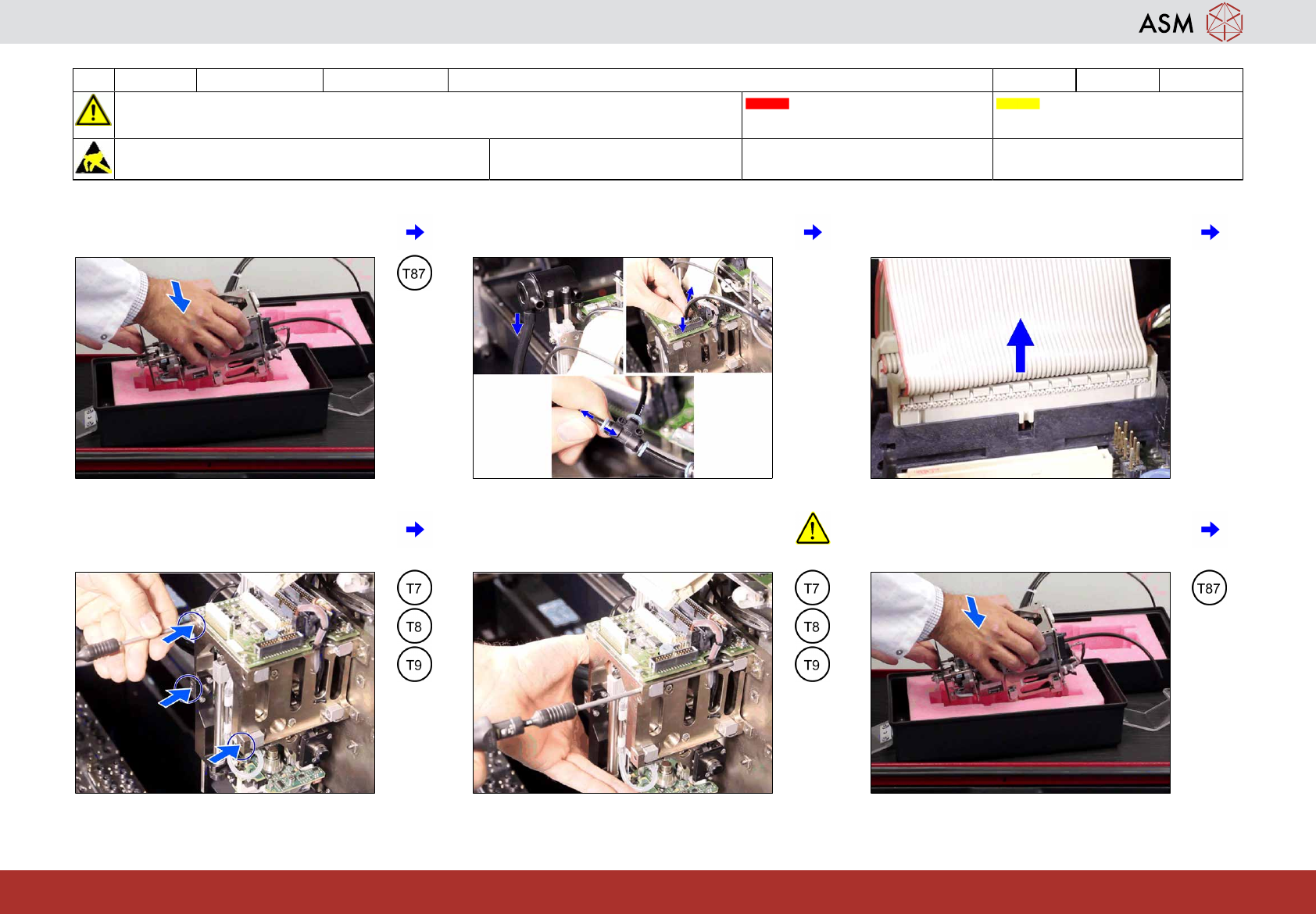

7 Das Segment in die Transportbox setzen. 8 Stecken Sie 3 Luftschläuche vom linken
Kopfsegment ab.
9 Die Flachbandkabel vom linken Kopfseg-
ment abstecken.
10 Entfernen Sie 3 Befestigungsschrauben
des linken Kopfsegments.
11 Halten Sie das Segment fest, entfernen
Sie die letzte Schraube und nehmen Sie
das Segment ab.
12 Das Segment in die Transportbox setzen.
20 WF2 SX1/2 Anhang: "TH-Kopftausch" 6,25 min 3 / 5
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T87, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

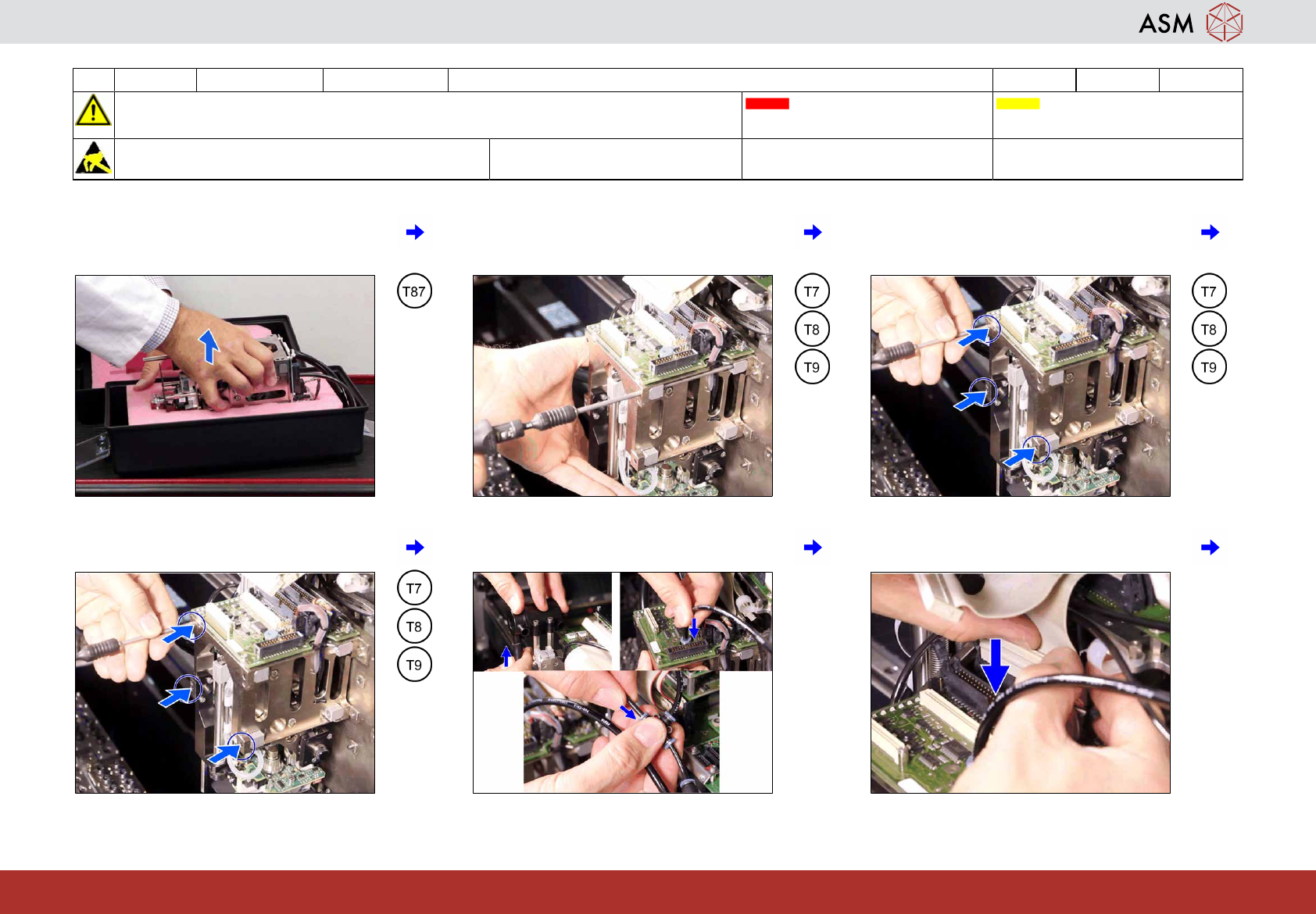

13 Nehmen Sie das linke Kopfsegment aus
der Transportbox.
14 Halten Sie das Segment fest an der linken
Position der Montageplatte und sichern
Sie es mit 1 Schraube.
15 Setzen Sie die fehlenden 3 Schrauben in
das Segment ein und ziehen Sie diese
leicht an.
16 Ziehen Sie alle Schrauben mit einem
Drehmoment von 2,7Nm fest.
17 Stecken Sie die 3 Luftschläuche am Seg-
ment an.
18 Stecken Sie die Flachbandkabel am Seg-
ment an.
20 WF2 SX1/2 Anhang: "TH-Kopftausch" 6,25 min 4 / 5
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T87, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

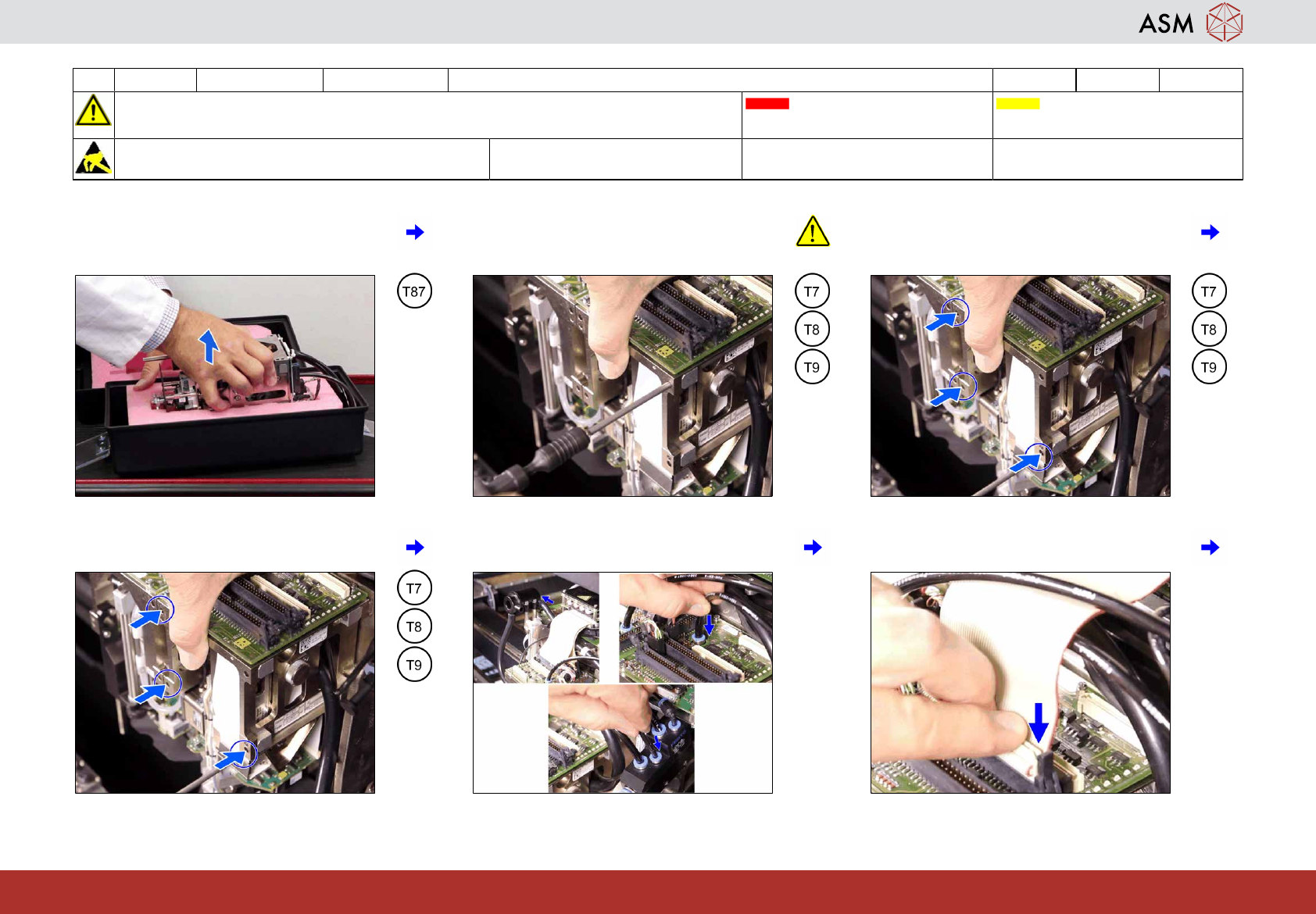

19 Nehmen Sie das rechte Kopfsegment aus
der Transportbox.
20 Halten Sie das Segment fest an der rech-
ten Position der Montageplatte und
sichern Sie es mit 1 Schraube.
21 Setzen Sie die fehlenden 3 Schrauben in
das Segment ein und ziehen Sie diese
leicht an.
22 Ziehen Sie alle Schrauben mit einem
Drehmoment von 2,7Nm fest.
23 Stecken Sie die 3 Luftschläuche am Seg-
ment an.
24 Stecken Sie die Flachbandkabel am Seg-
ment an.
