- 97 - 49 . TO UC H PAN EL CO M PON EN TS タッチパネル関係 1 2
- 96 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE M SIZE Ｍ サイズ手前基準用
#02....FOR L SIZE Ｌ サイズ用
#03....FOR E SIZE Ｅ サイズ用
#04....FOR L,E SIZE Ｌ，Ｅ サイズ用
#05....FOR E SIZE(2080R) Ｅ サイズ（２０８０ Ｒ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-00766 AWC(M)F MECHANIC ASM.
ＡＷＣ（Ｍ）Ｆ メカニック組
1
2
#01
400-00776 AWC(M)R MECHANIC ASM.
ＡＷＣ（Ｍ）Ｒ メカニック組
1
3
#02
400-00778 AWC(L) MECHANIC ASM.
ＡＷＣ（Ｌ）メカニック組
1
4
#03
400-65803 AWC(E) MECHANIC ASM
ＡＷＣ（Ｅ）メカニック組
1
5
#05
400-81190 AWC (LW) MECHANIC ASM
ＡＷＣ（ＬＷ）メカニック組
1
6 400-00768 AWC PULLEY A ASM. ＡＷＣ プーリ Ａ 組 (1)
7 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
(1)
8 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
9 400-00769 AWC PULLEY B ASM.
ＡＷＣ プーリ Ｂ 組
(1)
10 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
11 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13
#01
E2155-725-000 AWC BELT (M/L)
ＡＷＣ ベルト （Ｍ ／ Ｌ）
(1)
14
#01
E2156-725-000 AWC OP DOG (M/L)
ＡＷＣ ＯＰ ドグ （Ｍ ／ Ｌ）
(1)
15
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16
#01
E4801-729-000 AWC SENSOR BRACKET B (M/L)
ＡＷＣ センサブラケット Ｂ（Ｍ ／ Ｌ）
(1)
17
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
18 400-02120 AWC ORG SENS ASM
自動幅調原点センサ組
(1)
19
#04
SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-54853 SENSOR BRACKET A(AWC)
センサ ブラケット Ａ（ＡＷＣ）
(2)
21 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
22 400-63746 BU PIN EMITTER SENS ASM
ＢＵ ピン投光センサ組
(1)
23 400-63747 BU PIN RECEIVER SENS ASM
ＢＵ ピン受光センサ組
(1)
24 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
25 400-00767 AWC DRIVER BRACKET
ＡＷＣ ドライバブラケット
(1)
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
27
#01
E2151-725-000 AWC BRACKET F
ＡＷＣ ブラケット Ｆ
(1)
28
#01
E2152-725-000 AWC BRACKET R
ＡＷＣ ブラケット Ｒ
(1)
29 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
(1)
30 #04 E2163-725-000 AWC BRACKET E ＡＷＣ ブラケット Ｅ (1)
31
#04
E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
(1)
32
#04
E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ （Ｅ）
(1)
33
#04
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
34
#04
E4805-729-000 AWC SENSOR BRACKET B (E)
ＡＷＣ センサブラケット Ｂ（Ｅ）
(1)
35
#02
400-19212 BU_PIN SENSOR DOG
ＢＵ ピンセンサドグ
(1)
36 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
38 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(2)
39 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
41 EA-9500B01-00 CABLE BAND
束線バンド
(2)
42 HX-0052200-00 SPIRAL TUBE
スパイラルチューブ
(0.32)
43 #03 400-65488 BU PIN SENSOR DOG ＢＵ ピンセンサドグ (1)
44 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
- 97 -

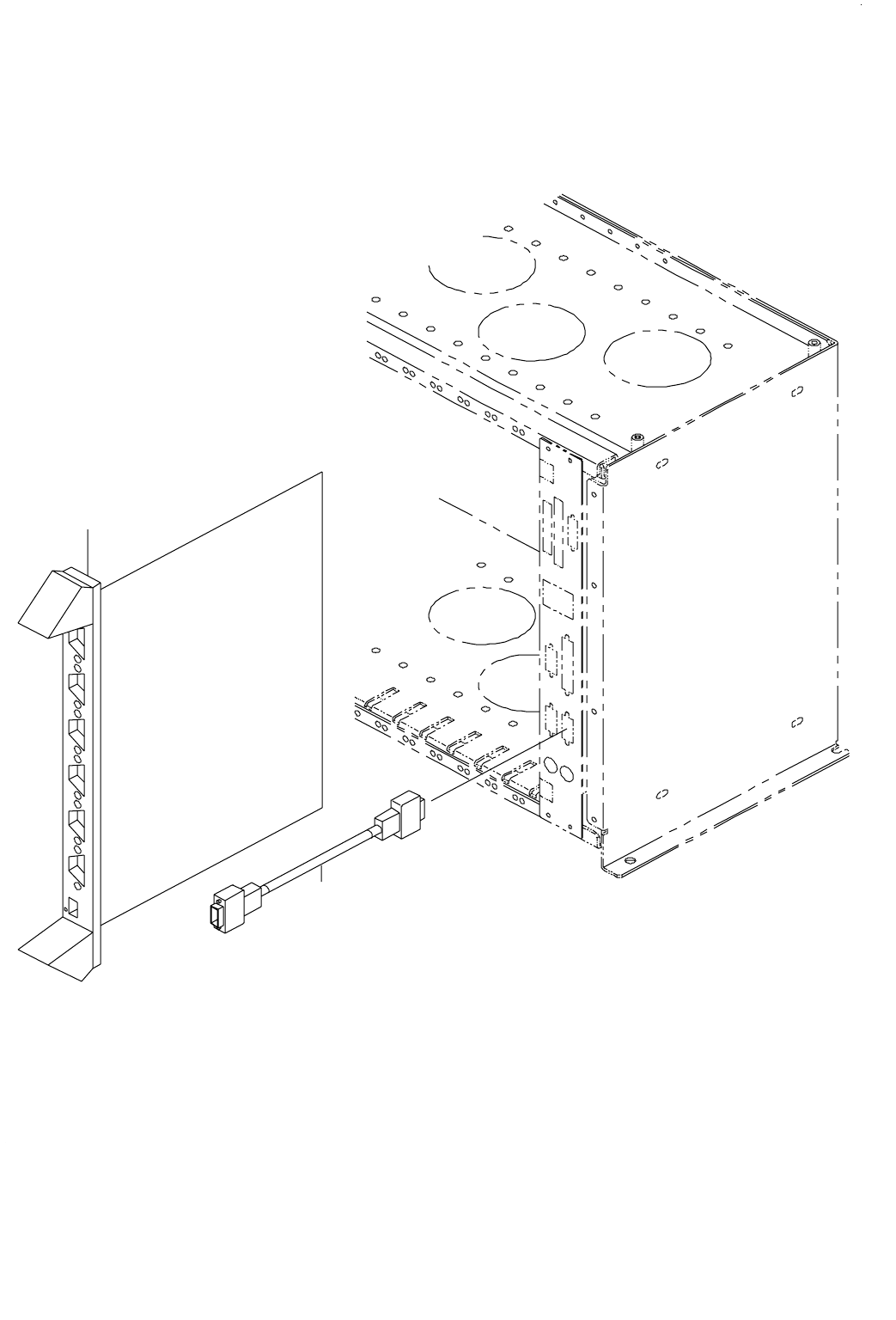

49. TOUCH PANEL COMPONENTS
タッチパネル関係
1
2
- 98 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-03299 2CH SIRIAL COMMUNICATION BOARD
ＲＳ ２３２ Ｃ ポート拡張ボード
1
2 400-27815 F-232C CABLE ASM
Ｆ −２３２ Ｃ ケーブル組
1
