- 11 7 - 59. M IN I PA T & S OT CH EC K TAB LE CO MP ON ENT S ミニパト・ＳＯＴ 検査台関係 1 1 3 2 2 8 6 7 4 5
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01472 R MONITOR STAND L
Ｒ モニタスタンド Ｌ
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
3 400-01473 R MONITOR STAND R
Ｒ モニタスタンド Ｒ
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
5 400-01474 R MONITOR BRACKET
Ｒ モニタブラケット
1
6 SL-6041092-TN SCREW 座金付き六角穴ボルト 4
7 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ ＝６．３５ Ｈ ＝２．４
2
8 161-87007 WING BOLT
蝶ボルト
1
9 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
1
10 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
1
11 400-52412 REAR KB ASSY
リア ＫＢ 組
1
12 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
13 400-46603 KB BRACKET
ＫＢ ブラケット
(1)
14 400-01440 KB CLAMP
ＫＢ クランプ
(1)
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
16 400-01441 KB STAND
ＫＢ スタンド
(1)
17 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
18 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ ３ Ｌ ＝４
(12)
19 E1395-729-000 KEYBOARD FITTING PLATE
キーボード取付板
(2)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
22 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
0.24
23 400-46619 MOUSE HINGE
マウスヒンジ
1
24 400-46605 MOUSE PLATE
マウスプレート
1
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
26 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
1
27 401-23609 MOUSE CASE
マウスケース
1
28 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
1
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
30 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ 6
31 HX-0029400-00 FIXED BASE
固定ベース
1
32 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
1
33 HX-0005500-0B RUBBER BUSHING B
ゴム ブッシュ Ｂ
1
34 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
1
35 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切換器
1
36 400-26382 RS232C CHANGE PCB ASM
ＲＳ ２３２ Ｃ 切換基板組
1
37 HX-0035400-0A BOARD PARTS
基板パーツ
4
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
39 400-75077 REAR MONITOR KEYBOARD BR
背面モニタキーボードブラケット
1
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
41 HX-0036700-0A BUSH
ブッシュ
0.5
42 400-02251 OPERATION ON SW CABLE ASM
オペレーションオン ＳＷ ケーブル組
2
43 400-02253 CHANGE BOX CABLE ASM キーボード切換制御ケーブル組 1
44 400-02303 R-MOUSE CABLE ASM
リアマウスケーブル組
1
45 400-02304 R-KEYBOARD CABLE ASM
リアキーボードケーブル組
1
46 400-02322 R-LCD POWER CABLE ASM
背面 ＬＣＤ 電源ケーブル組
1
47 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
48 HN-0014900-0A CLAMP FILTER
クランプフィルタ
3
49 400-28018 PANEL-LINK R CABLE
パネルリンク Ｒ ケーブル
1
50 400-03282 MOUSE/KEYBOARD SELECTOR CABLE ASM
マウス／キーボード切換器ケーブル組
1
51 400-02264 OP 232C CABLE ASM.
オプション２３２ Ｃ ケーブル組
1
52 400-02263 OP-232C CABLE(R)ASM
リアパネル２３２ Ｃ ケーブル組
1
53 HA-0055300-10 LENSE GREEN
レンズ 緑
2
54 HA-0055300-2A BEZEL
ベゼル
2
55 400-00513 VGA DIS PCB COVER
ＶＧＡ − ＤＩＳ − ＰＣＢ カバー
1
56 400-26001 CGANGE-PCB COVER 変換基板カバー 1
57 400-00512 VGA DIS BRACKET
ＶＧＡ − ＤＩＳ ブラケット
1
- 117 -

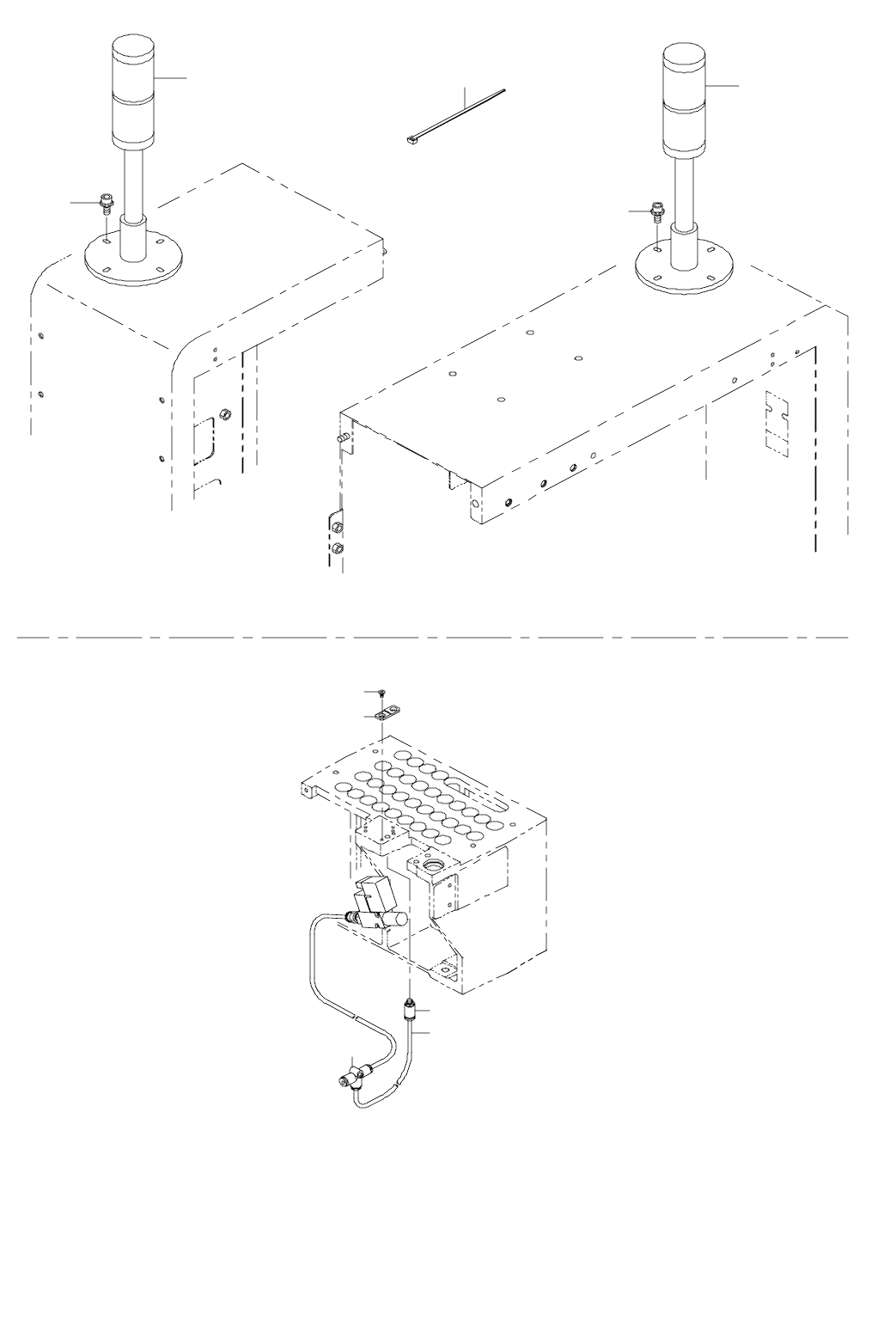

59. MINI PAT & SOT CHECK TABLE COMPONENTS
ミニパト・ＳＯＴ 検査台関係
1
1
3
2
2
8
6
7
4
5
- 118 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9819-729-0A0 MINI PAT CABLE ASM.
ミニパトケーブル組
2
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
3 EA-9500B01-00 CABLE BAND
束線バンド
10
4 400-45984 SOT CHECK BASE
ＳＯＴ チェックベース
1
5 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6 PJ-3010405-05 HALF UNION
ハーフユニオン
1
7 PJ-3050400-01 TEE UNION
チーズ
1
8 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.5
