- 11 9 - 6 0 . C ON NE CT O R BR AC KE T C OM PO NE N TS コネクタブラケット関係 29 16 23 5 7 11 12 13 14 15 9 8 22 19 20 21 25 3 27 26 28 24 6 9 10 8 18 1 2 4 17
- 118 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9819-729-0A0 MINI PAT CABLE ASM.
ミニパトケーブル組
2
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
3 EA-9500B01-00 CABLE BAND
束線バンド
10
4 400-45984 SOT CHECK BASE
ＳＯＴ チェックベース
1
5 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6 PJ-3010405-05 HALF UNION
ハーフユニオン
1
7 PJ-3050400-01 TEE UNION
チーズ
1
8 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.5
- 119 -

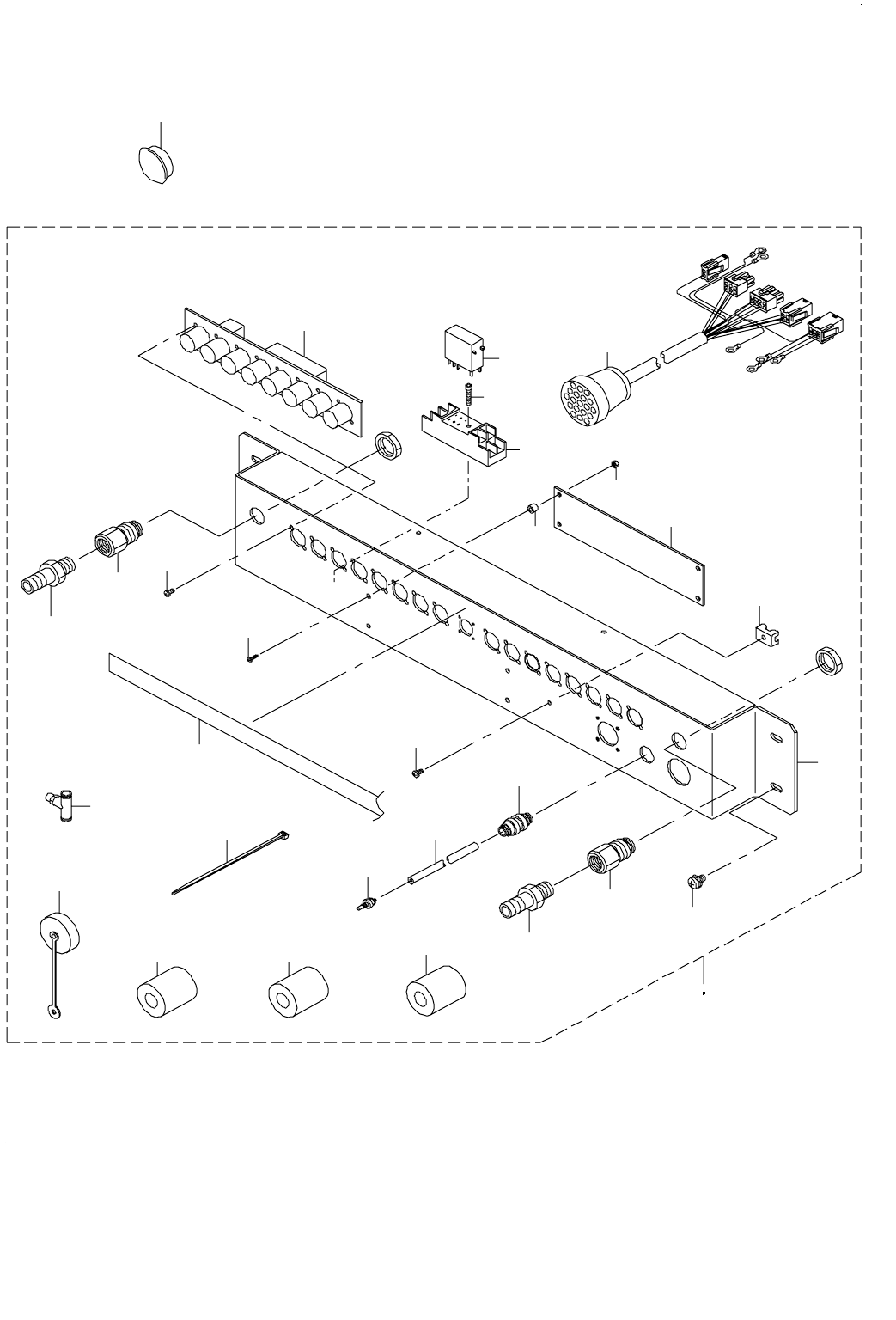

60. CONNECTOR BRACKET COMPONENTS
コネクタブラケット関係
29
16
23
5
7
11
12
13
1415
9
8
22
19 20
21
25
3
27
26
28
24
6
9
10
8
18
1 2
4
17
- 120 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47461 CONNECTOR_BRACKET_ASM
コネクタブラケット組
1
2
#01
401-47462 CONNECTOR_BRACKET_ASM_(EN)
コネクタブラケット組（ＥＮ）
1
3 B4011-210-000 SPACER
基板スペーサ
(4)
4 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
5 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
8 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
9 E2904-700-000 SOCKET
ソケット
(2)
10 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
11 PJ-3050600-04 TEE
チーズ
(1)
12 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
13 E2642-721-000 CONNECTOR NO. LABEL
コネクタ ＮＯ．ラベル
(1)
14 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(1.3)
15 EA-9500B01-00 CABLE BAND
束線バンド
(4)
16 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
17 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ ／ Ｆ 基板組
(1)
18 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
19
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
20
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
21
#01
HK-0429900-8A CAP
キャップ
(1)
22
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ（Ｌ）
(3)
23 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
24 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(4)
25 HB-0015400-10 RELAY
リレーソケット
(1)
26 HB-0015400-00 RELAY
リレー
(1)
27 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(1)
28 401-46434 RFID BANK CABLE ASM
ＲＦＩＤ バンクケーブル組
(1)
29 HX-0032600-0M DOME PLUG
ドームプラグ
1
