- 12 9 - 65. MAI N LI N E FILTER C OM PONE NTS メインラインフィルタ関係 34 30 29 31 32 22 23 26 24 19 21 33 20 27 25 18 17 11 12 5 2 1 4 16 16 9 8 7 6 13 14 28 15 10 34 3
- 128 -
NOTE( 注記 ) #01....FOR EN(2070M,2080M,2080RM) ＥＮ（２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ）用
#02....FOR EN(2070L,2080L,2080RL) ＥＮ（２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ）用
#03....FOR EN(2070M,2080M,2080RM) ＥＮ（２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ）用
FOR TRANSFER REFERENCE ･ 搬送基準・左右用
LEFT-RIGHT
#04....FOR EN(2070M,2080M,2080RM) ＥＮ（２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ）用
FOR TRANSFER REFERENCE ･ 搬送基準・右左用
RIGHT-LEFT
#05....FOR EN(2070L,2080L,2080RL) ＥＮ（２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ）用
FOR TRANSFER REFERENCE ･ 搬送基準・左右用
LEFT-RIGHT
#06....FOR EN(2070L,2080L,2080RL) ＥＮ（２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ）用
FOR TRANSFER REFERENCE ･ 搬送基準・右左用
RIGHT-LEFT
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34046 BARCODE READER SUB ASM
バーコードリーダサブ組
1
2 400-28299 ROTARY PLATE 回転板 (1)
3 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
4 G6025-875-000 STOPPER PIN
ストッパピン
(1)
5 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 SM-4030401-SC SCREW M3X0.5 L=4 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４ (1)
8 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
9 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
10 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1)
11 SD-0800327-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．２
(1)
12 400-28302 SLIDE NUT スライドナット (4)
13 G6518-880-000 SET PICK-UP
セットつまみ
(1)
14 400-58815 SPACER
スペーサ
(1)
15 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(2)
16 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2)
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (4)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
19
#03
400-33896 BCR BRACKET ASM(M-LEN)
バーコードリーダブラケット組（Ｍ − ＬＥＮ）
1
20
#04
400-33906 BCR BRACKET ASM(M-REN)
バーコードリーダブラケット組（Ｍ − ＲＥＮ）
1
21
#05
400-33912 BCR BRACKET ASM(L-LEN)
バーコードリーダブラケット組（Ｌ − ＬＥＮ）
1
22 #06 400-33921 BCR BRACKET ASM(L-REN) バーコードリーダブラケット組（Ｌ − ＲＥＮ） 1
23
#03
400-33898 BCR PILLAR(M-LEN)
バーコードリーダピラー（Ｍ − ＬＥＮ）
(2)
24
#04
400-33907 BCR PILLAR(M-REN)
バーコードリーダピラー（Ｍ − ＲＥＮ）
(2)
25
#05
400-33913 BCR PILLAR(L-LEN)
バーコードリーダピラー（Ｌ − ＬＥＮ）
(2)
26
#06
400-33922 BCR PILLAR(L-REN)
バーコードリーダピラー（Ｌ − ＲＥＮ）
(2)
27 400-33897 BCR BEAM(EN) バーコードリーダビーム（ＥＮ） (2)
28 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
29
#01
400-33899 BCR SLIDE RAIL(M-EN)
バーコードリーダスライドレール（Ｍ − ＥＮ）
(1)
30
#02
400-33914 BCR SLIDE RAIL(L-EN)
バーコードリーダスライドレール（Ｌ − ＥＮ）
(1)
31 400-28301 END CAP
エンドキャップ
(2)
32 #02 400-33900 BCR SLIDE PIN(EN) バーコードリーダスライドピン（ＥＮ） (2)
33
#02
SL-6040692-TN BOLT
座金付き六角穴ボルト
(2)
34
#02
G6518-880-000 SET PICK-UP
セットつまみ
(2)
35
#02
GBR-11115000 MOTOR SPACER.
モータスペーサ
(2)
36
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
37 400-28302 SLIDE NUT
スライドナット
(6)
38 HX-0029400-00 FIXED BASE 固定ベース (4)
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
40 EA-9500B01-00 CABLE BAND
束線バンド
8
41
#03
400-34047 BCR COVER ASM(M-LEN)
バーコードリーダカバー組（Ｍ − ＬＥＮ）
1
42
#04
400-34048 BCR COVER ASM(M-REN)
バーコードリーダカバー組（Ｍ − ＲＥＮ）
1
43 #05 400-34049 BCR COVER ASM(L-LEN) バーコードリーダカバー組（Ｌ − ＬＥＮ） 1
44
#06
400-34050 BCR COVER ASM(L-REN)
バーコードリーダカバー組（Ｌ − ＲＥＮ）
1
45
#03
400-33901 BCR COVER U(M-LEN)
バーコードリーダカバー Ｕ（Ｍ − ＬＥＮ）
(1)
46
#04
400-33908 BCR COVER U(M-REN)
バーコードリーダカバー Ｕ（Ｍ − ＲＥＮ）
(1)
47
#05
400-33915 BCR COVER U(L-LEN)
バーコードリーダカバー Ｕ（Ｌ − ＬＥＮ）
(1)
48 #06 400-33923 BCR COVER U(L-REN) バーコードリーダカバー Ｕ（Ｌ − ＲＥＮ） (1)
49
#03
400-33902 BCR COVER C(M-LEN)
バーコードリーダカバー Ｃ（Ｍ − ＬＥＮ）
(1)
50
#04
400-33909 BCR COVER C(M-REN)
バーコードリーダカバー Ｃ（Ｍ − ＲＥＮ）
(1)
51
#05
400-33918 BCR COVER C(L-LEN)
バーコードリーダカバー Ｃ（Ｌ − ＬＥＮ）
(1)
52
#06
400-33924 BCR COVER C(L-REN)
バーコードリーダカバー Ｃ（Ｌ − ＲＥＮ）
(1)
53 #03 400-33903 BCR COVER B(M-LEN) バーコードリーダカバー Ｂ（Ｍ − ＬＥＮ） (1)
54
#04
400-33910 BCR COVER B(M-REN)
バーコードリーダカバー Ｂ（Ｍ − ＲＥＮ）
(1)
55
#05
400-33919 BCR COVER B(L-LEN)
バーコードリーダカバー Ｂ（Ｌ − ＬＥＮ）
(1)
56
#06
400-33925 BCR COVER B(L-REN)
バーコードリーダカバー Ｂ（Ｌ − ＲＥＮ）
(1)
57 400-33904 BCR COVER BRACKET(EN)
バーコードリーダブラケット（ＥＮ）
(1)
58 #01 400-01480 CONVEYOR SHUTTER U (EN) 搬送シャッター Ｕ（ＥＮ） (1)
59
#02
400-27248 CONVEYOR SHUTTER U(E EN)
搬送シャッター Ｕ（Ｅ ＥＮ）
(1)
60
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッター Ｂ（ＥＮ）
(1)
61
#02
400-27249 CONVEYOR SHUTTER B(E EN)
搬送シャッター Ｂ（Ｅ ＥＮ）
(1)
62 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(20)
63 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3)
64
#01
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(3)
65
#02
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(5)
66 400-01490 TAPE
テープ
(2)
67 E5721-729-000 LABEL
荷重禁止シール
(1)
68 401-05884 LOAD PROHIBITION LABEL 荷重禁止シール (1)
- 129 -

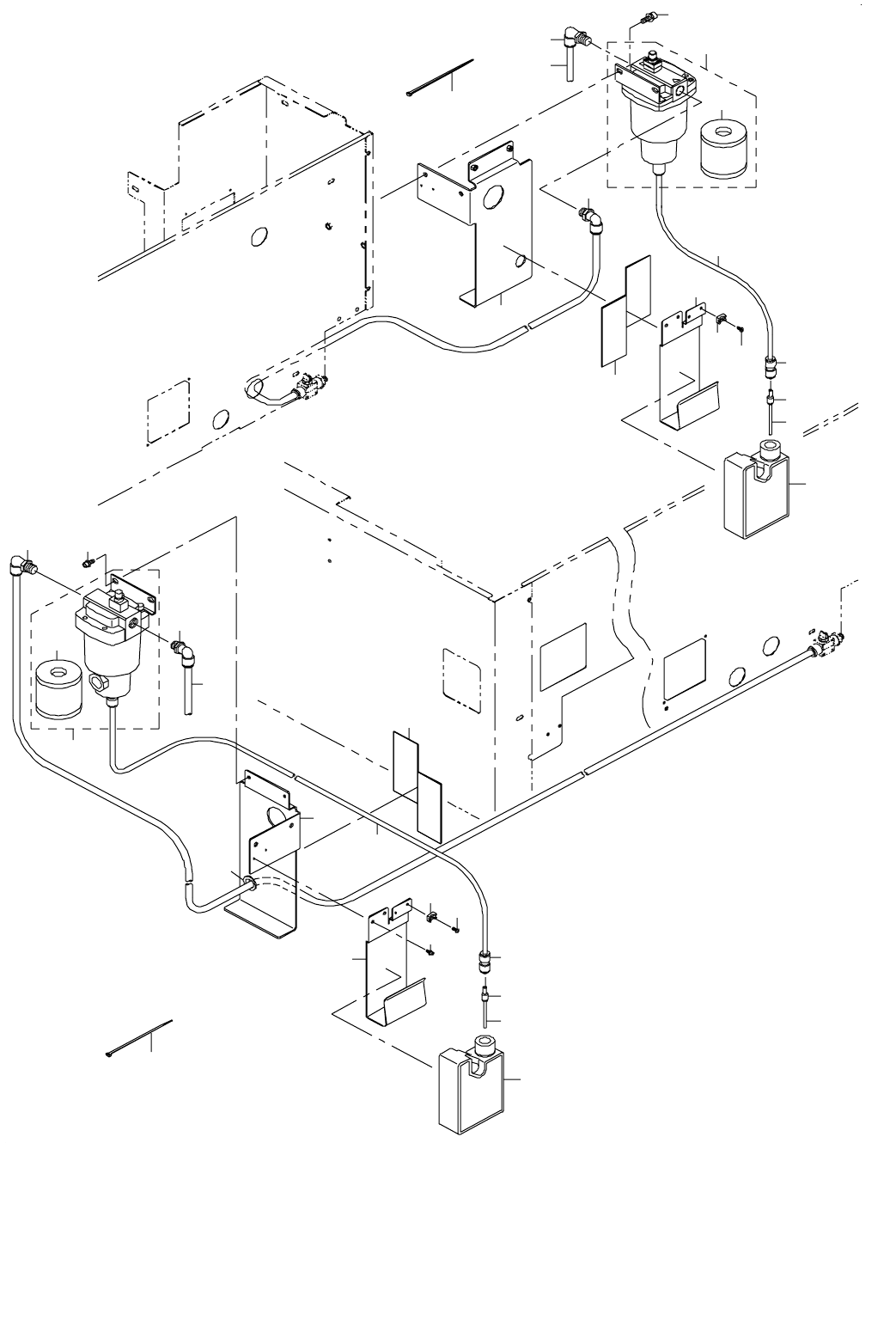

65. MAIN LINE FILTER COMPONENTS
メインラインフィルタ関係
34
30
29
31
32
22
23
26
24
19
21
33
20
27
25
18
17
11
12
5
2
1
4
16
16
9
8
7
6
13
14
28
15
10
34
3
- 130 -
NOTE( 注記 ) #01....MTS IS INSTALLED ＭＴＳ 装着時
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0154010-A0 AIR FILTER
エアフィルター
1
2 PF-9010070-00 FILTER ELEMENT
フィルターエレメント
(1)
3 BT-1200801-EF TUBE
チューブ
2
4 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
5 400-16815 DRAIN TANK
ドレインタンク
1
6 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
0.8
7 PJ-3031000-02 STRAGHT
ストレート
1
8 PJ-3090400-03 STRAGHT
レジューサ（φ ４− φ １０）
1
9 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.16
10 400-55291 FILTER BRACKET
フィルタブラケット
1
11 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
2
12 400-55290 DRAIN TANK STAY
ドレインタンクステイ
1
13 HX-0029400-00 FIXED BASE
固定ベース
1
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
15 EA-9500B01-00 CABLE BAND
束線バンド
1
16 PJ-3041254-01 ELBOW UNION D=12
エルボユニオン φ １２
2
17
#01
PF-0154010-A0 AIR FILTER
エアフィルター
1
18 PF-9010070-00 FILTER ELEMENT
フィルターエレメント
(1)
19
#01
BT-1200801-EF TUBE
チューブ
2
20
#01
400-16815 DRAIN TANK
ドレインタンク
1
21
#01
BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
0.8
22
#01
PJ-3031000-02 STRAGHT
ストレート
1
23
#01
PJ-3090400-03 STRAGHT
レジューサ（φ ４− φ １０）
1
24
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.16
25
#01
SL-6061692-TN BOLT
座金付き六角穴ボルト
2
26
#01
400-55291 FILTER BRACKET
フィルタブラケット
1
27
#01
HX-0005500-0J RUBBER BUSHING
ゴムブッシュ
1
28
#01
E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
2
29
#01
400-55290 DRAIN TANK STAY
ドレインタンクステイ
1
30
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
31
#01
HX-0029400-00 FIXED BASE
固定ベース
1
32
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
33
#01
EA-9500B01-00 CABLE BAND
束線バンド
1
34
#01
PJ-3041254-01 ELBOW UNION D=12
エルボユニオン φ １２
2
