- 129 -
65. MAIN LINE FILTER COMPONENTS
メインラインフィルタ関係
34
30
29
31
32
22
23
26
24
19
21
33
20
27
25
18
17
11
12
5
2
1
4
16
16
9
8
7
6
13
14
28
15
10
34
3
- 130 -
NOTE( 注記 ) #01....MTS IS INSTALLED ＭＴＳ 装着時
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0154010-A0 AIR FILTER
エアフィルター
1
2 PF-9010070-00 FILTER ELEMENT
フィルターエレメント
(1)
3 BT-1200801-EF TUBE
チューブ
2
4 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
5 400-16815 DRAIN TANK
ドレインタンク
1
6 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
0.8
7 PJ-3031000-02 STRAGHT
ストレート
1
8 PJ-3090400-03 STRAGHT
レジューサ（φ ４− φ １０）
1
9 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.16
10 400-55291 FILTER BRACKET
フィルタブラケット
1
11 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
2
12 400-55290 DRAIN TANK STAY
ドレインタンクステイ
1
13 HX-0029400-00 FIXED BASE
固定ベース
1
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
15 EA-9500B01-00 CABLE BAND
束線バンド
1
16 PJ-3041254-01 ELBOW UNION D=12
エルボユニオン φ １２
2
17
#01
PF-0154010-A0 AIR FILTER
エアフィルター
1
18 PF-9010070-00 FILTER ELEMENT
フィルターエレメント
(1)
19
#01
BT-1200801-EF TUBE
チューブ
2
20
#01
400-16815 DRAIN TANK
ドレインタンク
1
21
#01
BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
0.8
22
#01
PJ-3031000-02 STRAGHT
ストレート
1
23
#01
PJ-3090400-03 STRAGHT
レジューサ（φ ４− φ １０）
1
24
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.16
25
#01
SL-6061692-TN BOLT
座金付き六角穴ボルト
2
26
#01
400-55291 FILTER BRACKET
フィルタブラケット
1
27
#01
HX-0005500-0J RUBBER BUSHING
ゴムブッシュ
1
28
#01
E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
2
29
#01
400-55290 DRAIN TANK STAY
ドレインタンクステイ
1
30
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
31
#01
HX-0029400-00 FIXED BASE
固定ベース
1
32
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
33
#01
EA-9500B01-00 CABLE BAND
束線バンド
1
34
#01
PJ-3041254-01 ELBOW UNION D=12
エルボユニオン φ １２
2
- 131 -

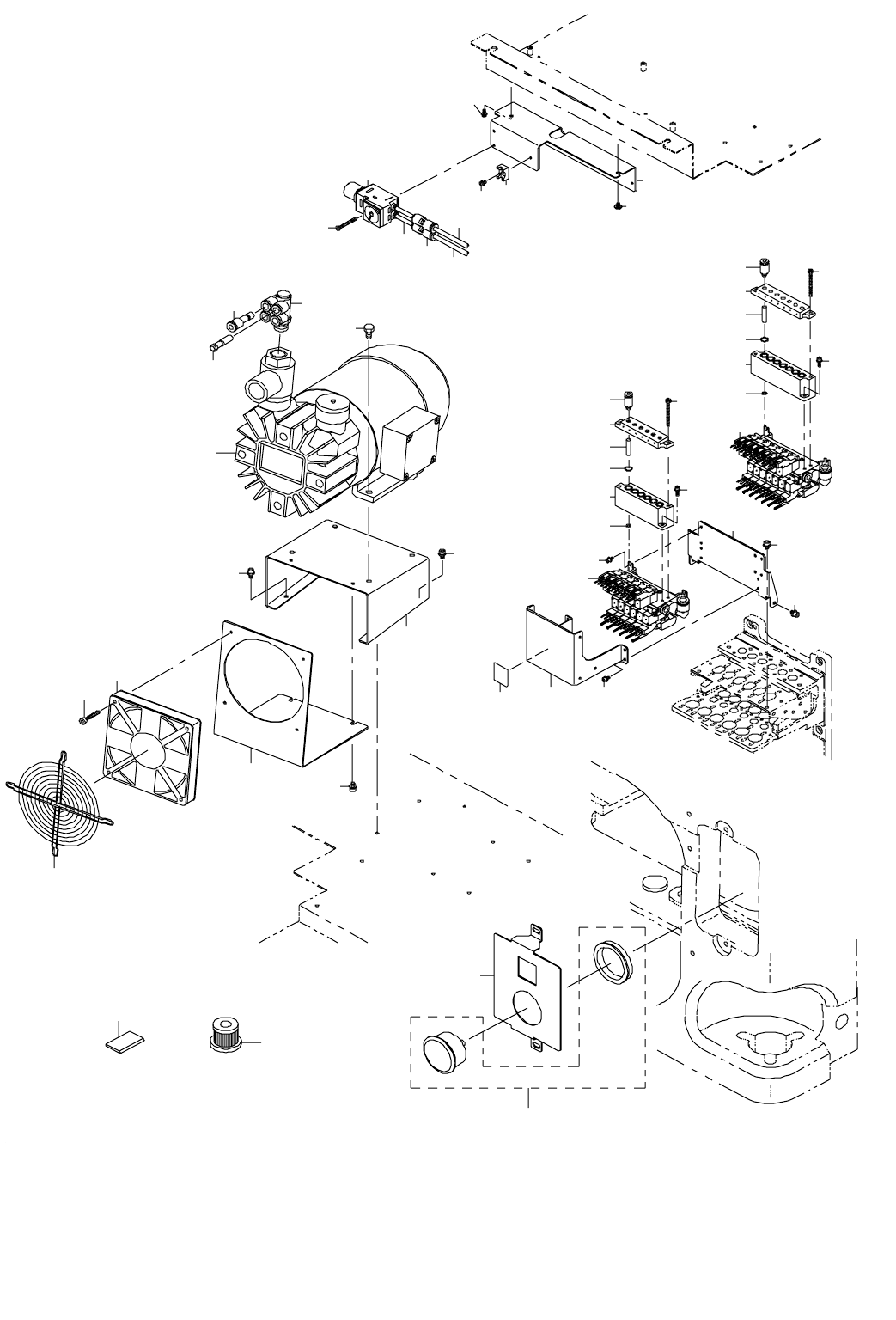

66. VACCUM PUMP UNIT (OLD TYPE)
真空ポンプユニット（旧タイプ）
5
9
9
6
7
23
24
26
28
29
33
32
28
31
13
11
17
19
3
22
15
35
34
2
12
18
20
4
16
22
37
38
39
41
36
42
43
30
45
46
46
27
21
21
8
10
1
25
40
14
44
47
48
