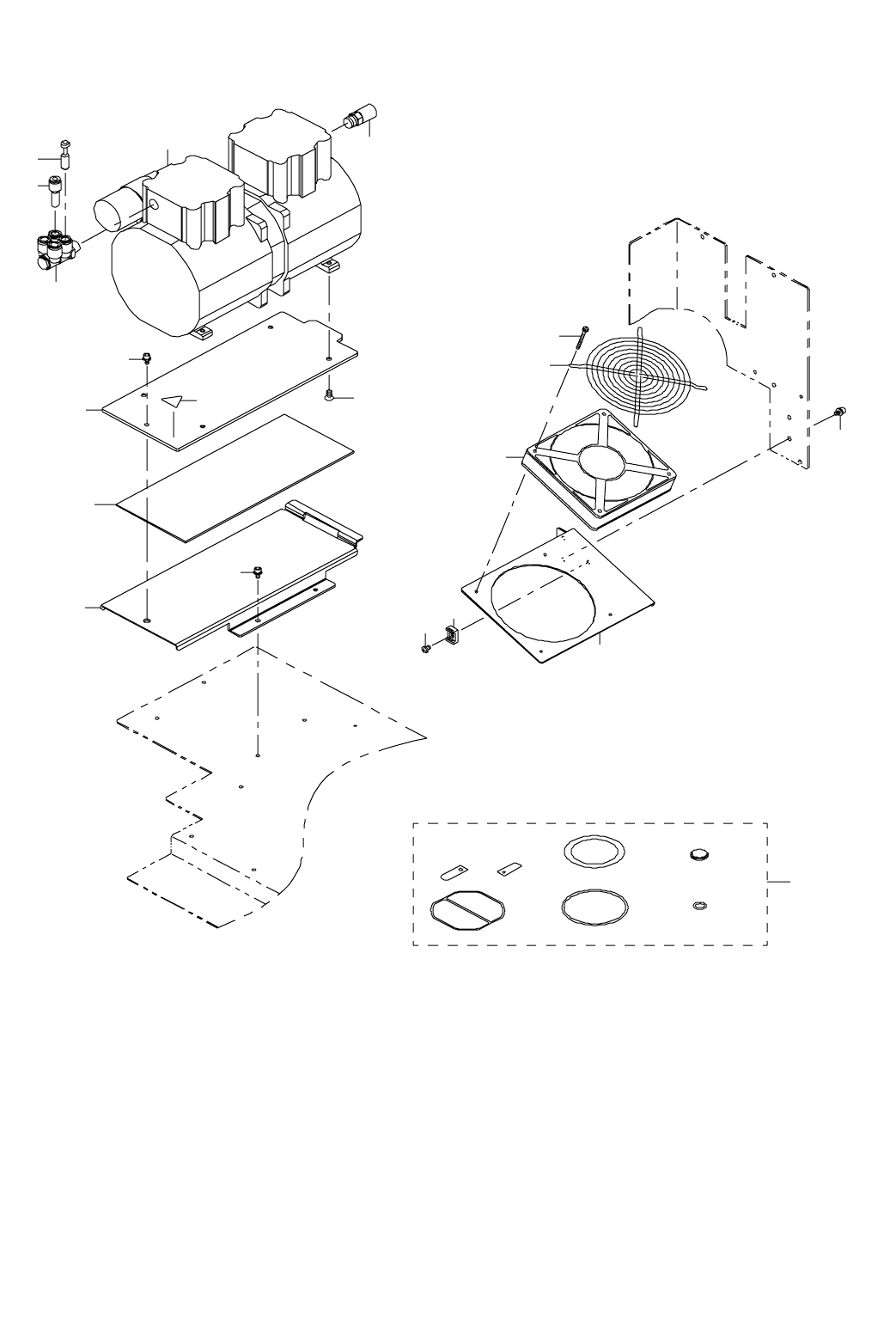

67. VACCUM PUMP UNIT (NEW TYPE)
真空ポンプユニット（新タイプ）
9
4
12
3
1
2
7
6
5
10
11
13
16
17
14
15
19
18
8
20
- 134 -
NOTE( 注記 ) #01....AFTER REV.F(2070),REV.H(2080), ＲＥＶ．Ｆ（２０７０），ＲＥＶ．Ｈ（２０８０），
REV.B(2080R), ＲＥＶ．Ｂ（２０８０ Ｒ) 以降 ,
THE FIRST TILE MACHINE(2070C) 初号機（２０７０ Ｃ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-99547 VACUUM PUMP ASM
真空ポンプ組
1
2 400-99550 V AC PUMP PLATE
真空ポンププレート
1
3 400-99551 VAC PUMP RUBBER
真空ポンプラバー
1
4 400-99549 VAC PUMP BASE
真空ポンプベース
1
5 PJ-3090852-02 DOUBLE BRANCH UNIVERSAL ELBOW
ダブルブランチユニバーサルエルボ
1
6 PJ-3010600-03 REDUCER
レデューサ
1
7 PX-9500070-00 P LUG
プラグ
1
8 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂性）
1
9 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
4
10 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
12 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
1
13 400-99552 VAC PUMP FAN_BR
真空ポンプファンブラケット
1
14 400-54705 VAC FAN CABLE ASM
真空ポンプファンケーブル組
1
15 HM-0003300-30 FAN GUARD
ファンガード
1
16 SL-4033091-SC S CREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
4
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
18 HX-0029400-00 FIXED BASE
固定ベース
1
19 SM-4040601-SC S CREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
20
#01
400-99554 VACUUM PUMP MAINTENANCE KIT
バキュームポンプメンテナンスキット
1
