- 11 -

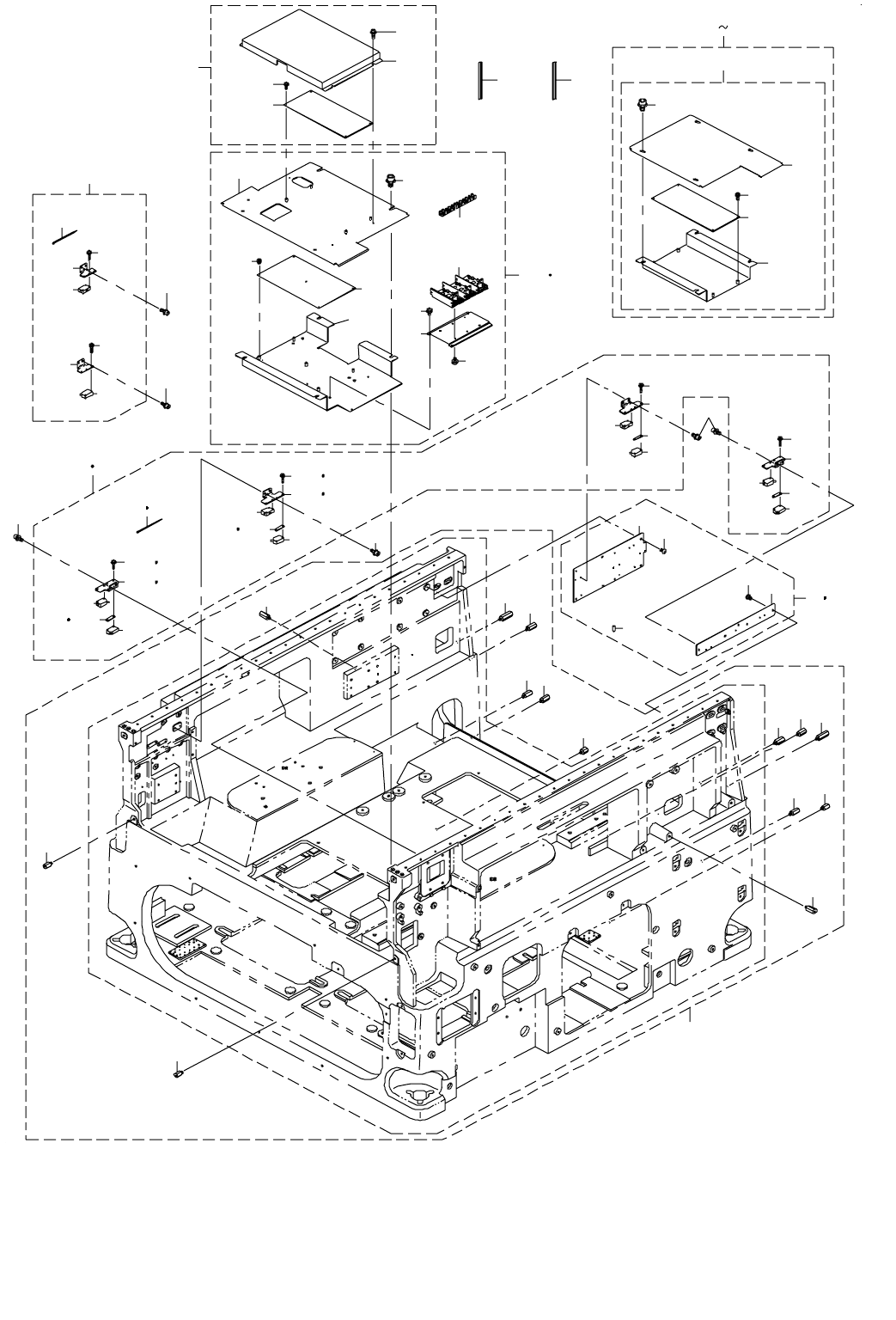

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
12
8
9
10
11
6
7
2
2
2
2
3
3
3
3
4
4
4
4
5
5
1
13
14
38
38
38
31
37
37
48
46
44
45
47
55
56
59
52
53
61
43
60
58
57
62
63
51
50
54 39
27
21
15
23
28
23
30
29
15
21
17 18
20
19
21 22
15 16
23 24
26
25
15 16
21 22
33
36
34
35
32
34
35
23 24
40 42
49
66
64
65
- 12 -
NOTE( 注記 ) #01....FOR 2070,2080,2080R ２０７０，２０８０，２０８０ Ｒ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070CL ２０７０ ＣＬ 用
#04....EXCEPT 2070CL ２０７０ ＣＬ を除く
#05....EXCEPT EN(2070,2080,2070E, ＥＮ（２０７０，２０８０，２０７０ Ｅ，
2080E,2080RE) ２０８０ Ｅ，２０８０ ＲＥ）を除く
#06....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
#07....EXCEPT 2070CL ２０７０ ＣＬ を除く
(REFER TO THE LAST PAGE （最終ページのマシン Ｒｅｖ 管理表を参照下さい。）
M/C REV CHART.)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL
カバースタッド ＲＬ
(4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(6)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 #03 400-74098 Y-AXIS SENSOR BR(1070C) ASSY Ｙ 軸センサブラケット（１０７０ Ｃ）組 1
7 400-00411 Y AXIS SENSOR BR ASSY
Ｙ 軸センサブラケット組
1
8 400-00509 SENSOR BRACKET L
センサブラケット Ｌ
(1)
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
10
#04
400-00510 SENSOR BRACKET R
センサブラケット Ｒ
(1)
11
#04
SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
12 PS-0500202-KP SPRING PIN 5X20
スプリングピン ５．０ Ｘ ２０
(2)
13 400-00413 FEEDER FLOAT SENS ASSY
フィーダ浮きセンサ総組
1
14
#03
400-74099 FEEDER FLOAT_SENS(1070C) ASSY
フィーダ浮きセンサ（１０７０ Ｃ）総組
1
15
#04
SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(16)
16
#03
SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(8)
17
#04
EA-9500B01-00 CABLE BAND
束線バンド
(8)
18
#03
EA-9500B01-00 CABLE BAND
束線バンド
(4)
19 #06 401-53653 FD-FLOAT(FF) SENS SET ASM フィーダ浮きセンサ（ＦＦ）セット組 (1)
20
#06
401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
21
#04
400-01651 FSD BRACKET
ＦＳＤ ブラケット
(4)
22
#03
400-01651 FSD BRACKET
ＦＳＤ ブラケット
(2)
23
#04
E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
24
#03
E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(2)
25
#06
401-53653 FD-FLOAT(FF) SENS SET ASM
フィーダ浮きセンサ（ＦＦ）セット組
(1)
26
#06
401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
27
#07
401-53655 FD-FLOAT(RF) SENS SET ASM
フィーダ浮きセンサ（ＲＦ）セット組
(1)
28
#07
401-53656 FD-FLOAT(RR) SENS SET ASM
フィーダ浮きセンサ（ＲＲ）セット組
(1)
29
#07
401-53655 FD-FLOAT(RF) SENS SET ASM
フィーダ浮きセンサ（ＲＦ）セット組
(1)
30 #07 401-53656 FD-FLOAT(RR) SENS SET ASM フィーダ浮きセンサ（ＲＲ）セット組 (1)
31
#04
400-00414 FEEDER SENS ASSY
フィーダ検出センサ組
1
32
#07
401-53657 FD SENS SET ASM
フィーダ検出センサセット組
(1)
33 EA-9500B01-00 CABLE BAND
束線バンド
(2)
34 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
35 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
36
#07
401-53657 FD SENS SET ASM
フィーダ検出センサセット組
(1)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
39 HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
5
40
#01
400-57049 BANK PCB R ASSY
バンク基板リア組
1
41
#02
400-18882 BANK PCB R ASSY (E)
バンク基板リア組（Ｅ）
1
42
#03
400-74102 BANK PCB R(1070C) ASSY
バンク基板リア（１０７０ Ｃ）組
1
43 400-01584 BANK PCB R ASSY バンク基板リア組 (1)
44
#04
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
45 400-55803 BASE COVER SEALING R
ベースカバーシーリング Ｒ
(1)
46
#04
400-00503 BANK PCB BRACKET
ＢＡＮＫ − ＰＣＢ ブラケット
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
48
#04
400-01949 BANK/FPI-R PCB ASSY
ＢＡＮＫ ／ ＦＰＩ − Ｒ 基板組
(1)
49
#05
400-01583 BANK PCB F ASSY
バンク基板フロント組
1
50 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
51 400-00504 BANK PCB COVER F
バンク基板カバー Ｆ
(1)
52 400-01951 BANK/FPI-F PCB ASM.
ＢＡＮＫ ／ ＦＰＩ − Ｆ 基板組
(1)
53 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
54 HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
0.8
55 400-49775 CARRY BASE ASSY
キャリーベース組
1
56 #03 400-74100 CARRY BASE (1070C) ASSY キャリーベース（１０７０ Ｃ）組 1
57 400-00500 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
58 400-46595 CARRY PCB BRACKET
キャリー ＰＣＢ ブラケット
(1)
59 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
60 401-30691 CARRY PCB ASM 70/80
キャリー基板組８０
(1)
61 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
62 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
63 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
65 400-58554 PCB BR
ＰＣＢ ブラケット
(1)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
- 13 -
