- 18 - NO TE( 注 記 ) # 01....F OR EN ＥＮ 用 # 02....F OR 2080R_ST ２０８ ０Ｒ＿Ｓ Ｔ用 # 03....F OR 2080R_EN ２０８ ０Ｒ＿Ｅ Ｎ用 # 04....F OR 2070,207 0CL ２０７０，２０７０ ＣＬ 用 REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 #04 40 0-50 …
- 17 -

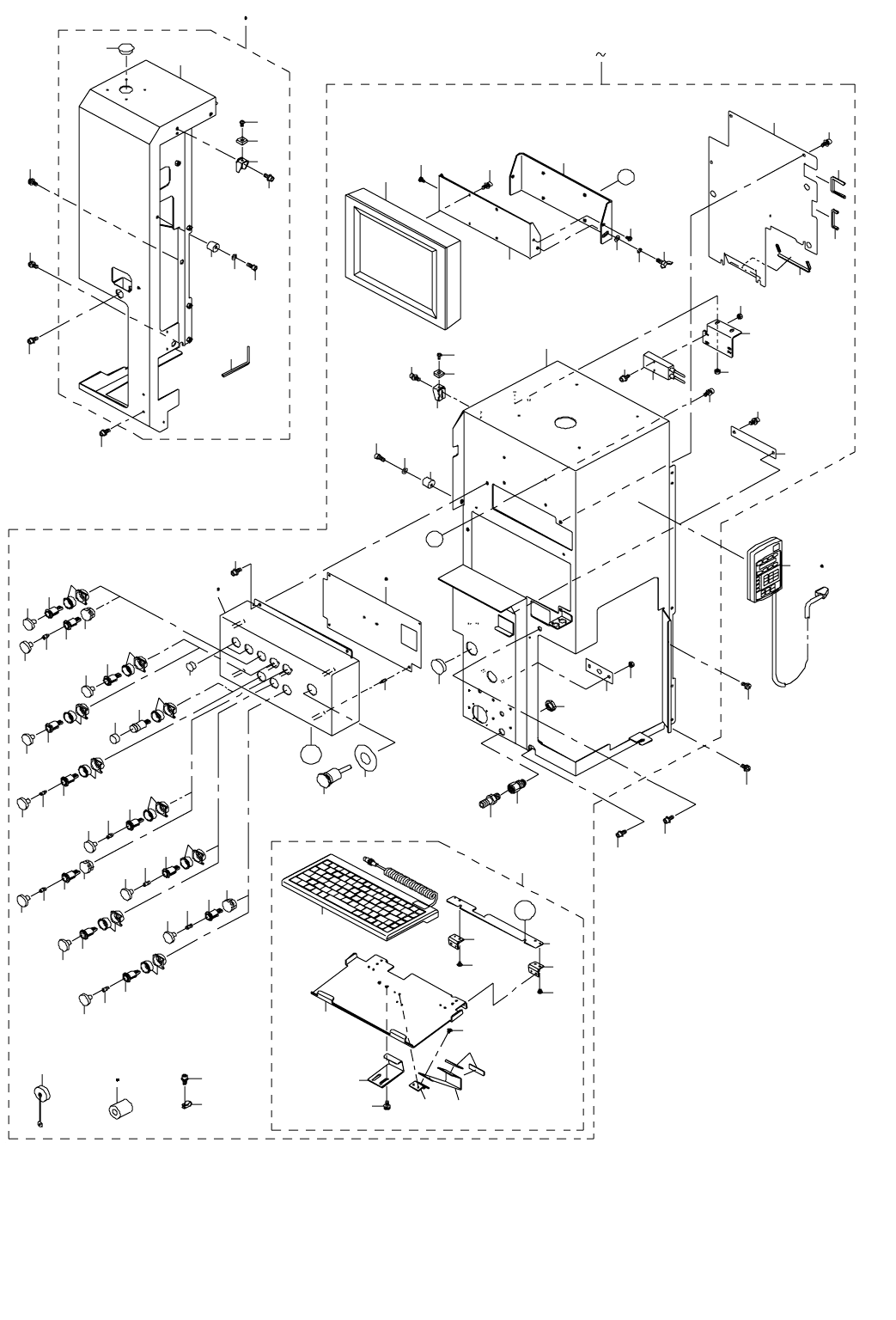

9. COVER COMPONENTS (1)
カバー関係（１）
5
6
7
9
10
11
4
12
32
32
44
54
54
31
32
33
33
34
36
35
32
42
32
23
26
24
52
50
51
53
46
55
63
56
57
58
57
38
39
62
49
32
54
37
14
14
14
14
13
13
13
13
28
3
80
45
46
29
30
25
21
21
21
22
22
22
20
27
19
79
59 60
1 2
A
A
15 18
83
84 85
41
B
B
73
65
75
73
48
65
61
68
81
82
78
73
67
47
65
87
71
75
65
73
87
75
65
70
64
66
76
74
69
64
72
72
77
64
72
76
66
64
74
64
72
74
64
69
70
40
8
43
86
88
89
- 18 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2080R_ST ２０８０Ｒ＿ＳＴ用
#03....FOR 2080R_EN ２０８０Ｒ＿ＥＮ用
#04....FOR 2070,2070CL ２０７０，２０７０ ＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#04
400-50350 COVER FUL ST ASM.
カバー ＦＵＬ ＳＴ 組
1
2 #01 400-52347 COVER FUL EN ASM. カバー ＦＵＬ ＥＮ 組 1
3 400-465 63 COVER F UL
カバー ＦＵＬ
(1)
4 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
5 400-49671 COVER CUSHIONR
カバークッション
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
7 HX-0036700-0A BUSH ブッシュ (0.3)
8 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
9 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
10 SM-6042002-TN BOLT
六角穴ボルト
(1)
11 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
12 HX-0032600-0B BUSH ブッシュ (1)
13 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
14 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
15
#04
400-50351 COVER FUR ST ASM.
カバー ＦＵＲ ＳＴ 組
1
16
#01
400-52348 COVER FUR EN ASM.
カバー ＦＵＲ ＥＮ 組
1
17 #02 400-80217 COVER FUR(ST)ASM カバー ＦＵＲ（ＳＴ）組 1
18
#03
400-80218 COVER FUR(EN)ASM
カバー ＦＵＲ（ＥＮ）組
1
19 400-50352 KEY BOARD BR ASM
キーボードブラケット組
(1)
20 400-01441 KB STAND
ＫＢ スタンド
(1)
21 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
22 SM-0030401-SC SCREW M3 L=4 トラスねじ Ｍ ３ Ｌ ＝４ (12)
23 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
24 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
25
#01
400-46604 KB SUPPORT
ＫＢ サポート
(1)
26 400-46603 KB BRACKET
ＫＢ ブラケット
(1)
27 400-01440 KB CLAMP ＫＢ クランプ (1)
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
29 400-46574 SWITCH PANEL F
スイッチパネル Ｆ
(1)
30
#01
400-46623 SWITCH PANEL F (EN)
スイッチパネル Ｆ（ＥＮ）
(1)
31 400-01437 LCD BRACKET R
ＬＣＤ ブラケット Ｒ
(1)
32 SL-6041092-TN SCREW 座金付き六角穴ボルト (20)
33 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ ＝６．３５ Ｈ ＝２．９
(2)
34 161-87007 WING BOLT
蝶ボルト
(1)
35 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
36 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(1)
37 400-01438 CABLE GUIDE(OPERATION PANEL)
ケーブルガイド（オペレーションパネル）
(1)
38 HX-0035400-0D BASE PARTS 基板パーツ (4)
39 HX-0015000-0D CABLE CLIP
ケ−ブル クリップ
(1)
40 HX-0032600-0C DOME PLUG
ブッシュ
(2)
41 HX-0032600-0M DOME PLUG
ドーム プラグ
(1)
42 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
43 400-49671 COVER CUSHIONR カバークッション (1)
44 400-01470 PWB COVER
ＰＷＢ カバー
(1)
45 E1316-725-000 HANDLE PLATE
ハンドルプレート
(1)
46 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(4)
47
#01
HA-0055200-1A SWITCH
レンズ 黄
(1)
48 #01 HA-0055200-10 SWITCH レンズ 赤 (1)
49 400-01436 LCD BRACKET F
ＬＣＤ ブラケット Ｆ
(1)
50 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
51 SM-6042002-TN BOLT
六角穴ボルト
(1)
52 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
53 400-01453 SAFETY SWITCH BRACKET セーフティスイッチブラケット (1)
54 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.231)
55 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
56 SL-6041642-TN SCREW
座金付き六角穴ボルト
(2)
57 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
58 E2904-700-000 SOCKET ソケット (1)
59 400-01953 OPERATION PWB ASM.(ST)
オペパネ基板 ＳＴ 組
(1)
60
#01
400-01954 OPERATION PWB ASM.(EN)
オペパネ基板 ＥＮ 組
(1)
61 400-02205 F EMG SWITCH CABLE ASM.
Ｆ エマージェンシーケーブル組
(1)
62 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
63 400-02254 COVER OPEN SW CABLE ASM カバーオープンスイッチケーブル組 (1)
64 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
65
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(5)
66 HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(2)
67
#01
HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(1)
68 E1326-715-000 EMERGENCY SEAL エマージェンシ シール (1)
69 HA-0053400-6B LED GREEN
ＬＥＤ 緑
(2)
70 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
71
#01
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
72 HA-0055200-30 BEZEL
ベゼル
(4)
73 #01 HA-0055200-30 BEZEL ベゼル (4)
74 HA-0055200-1B LENSE GREEN レンズ 緑 (3)
75
#01
HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
76 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
77 HA-0055200-10 LENSE RED
レンズ 赤
(1)
78
#01
HA-0055200-20 KEY SWITCH BEZEL
キースイッチベゼル
(1)
79 400-25669 LCD DSP ＬＣＤ ディスプレイ（パネルリンク） (1)
80 400-46564 COVER FUR
カバー ＦＵＲ
(1)
81
#01
HA-0053500-20 SWITCH
スイッチ
(1)
82
#01
HA-0053500-3A SWITCH
スイッチ
(1)
83
#01
HK-0429901-9A CAP
キャップ
(1)
84 #01 HN-0014900-0A CLAMP FILTER クランプフィルタ (1)
85
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ（Ｌ）
(2)
86 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
87
#01
HA-0053400-6B SWITCH
ＬＥＤ 緑
(2)
88 E9649-729-000 HOD ASM.
ＨＯＤ 組
1
89 #01 E9662-729-000 HOD (EN) ＨＯＤ（ＥＮ） 1
- 19 -

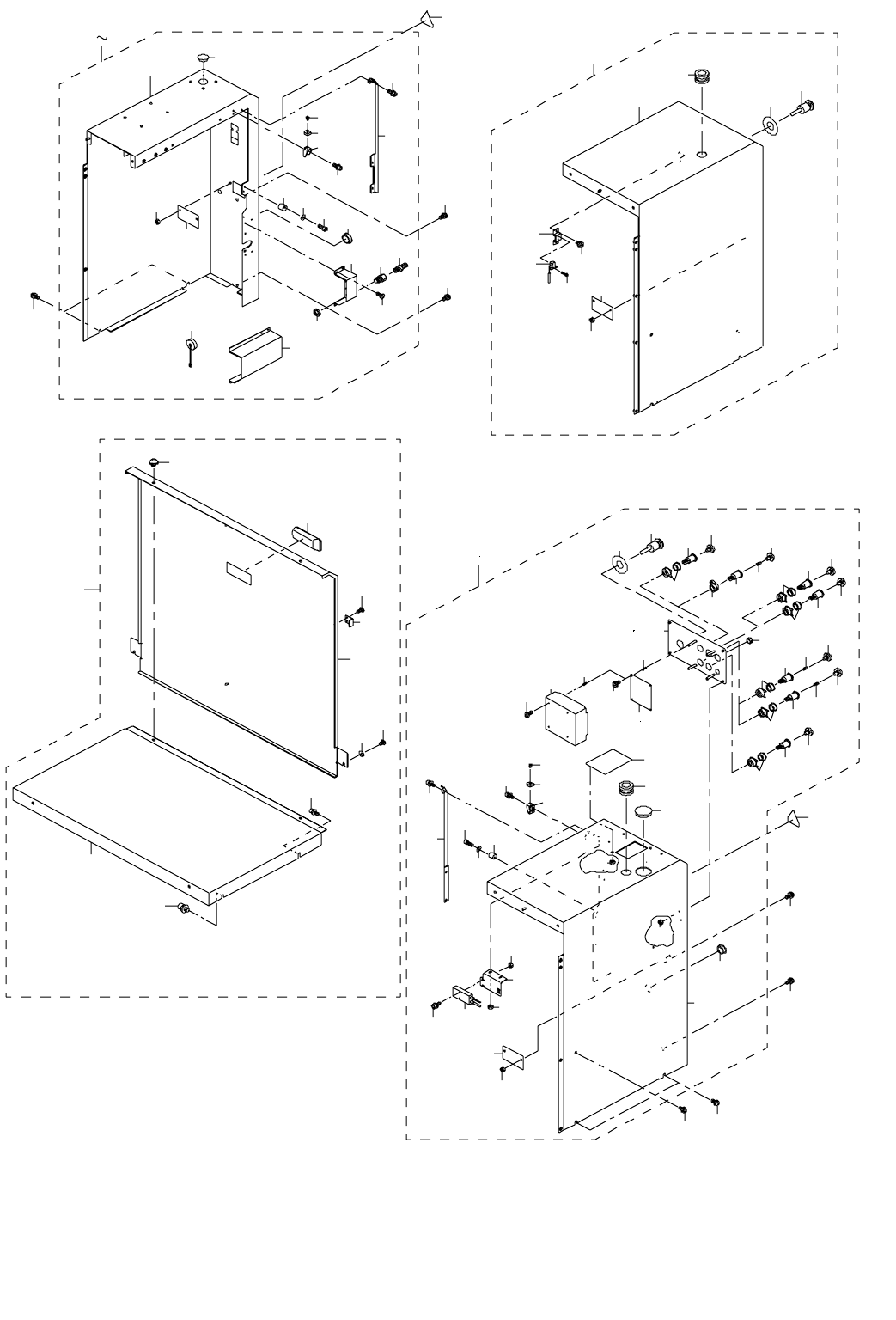

10. COVER COMPONENTS (2)
カバー関係（２）
23
18
5
6
7
8
8
9
10
11
12
13
14
15
16
17
1
3
19
62
63
33
50 51
34
35
36
37
59
41
44
46
45
49
47
52
48
53
55
56
74
74
74
74
74
74
29
30
58
31
32
64
42
43
72
21
4
20
39
40
22
71
66
70
27
27
66
68
65
27
66
68
27
57
67
54
54
28
26
54
28
60
26
69
73
28
90
88
91
95
93
94
89
92
24
25
86
96
87
79
78
85
84
75
76
38
61
83
82
81
80
77
74
97
97
