- 36 - N O TE( 注記 ) # 01.. .. FOR 2070M,2080M,2080RM ２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ 用 #0 2 ....F O R 20 70 L , 2080 L,2 0 80RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ， 2 07 0 CL ２０７０ ＣＬ 用 #0 3 ....F O R 20 70 E ,2 08 0 E,2080R E ２０７０ Ｅ，２０８０ Ｅ，２０８…
- 35 -

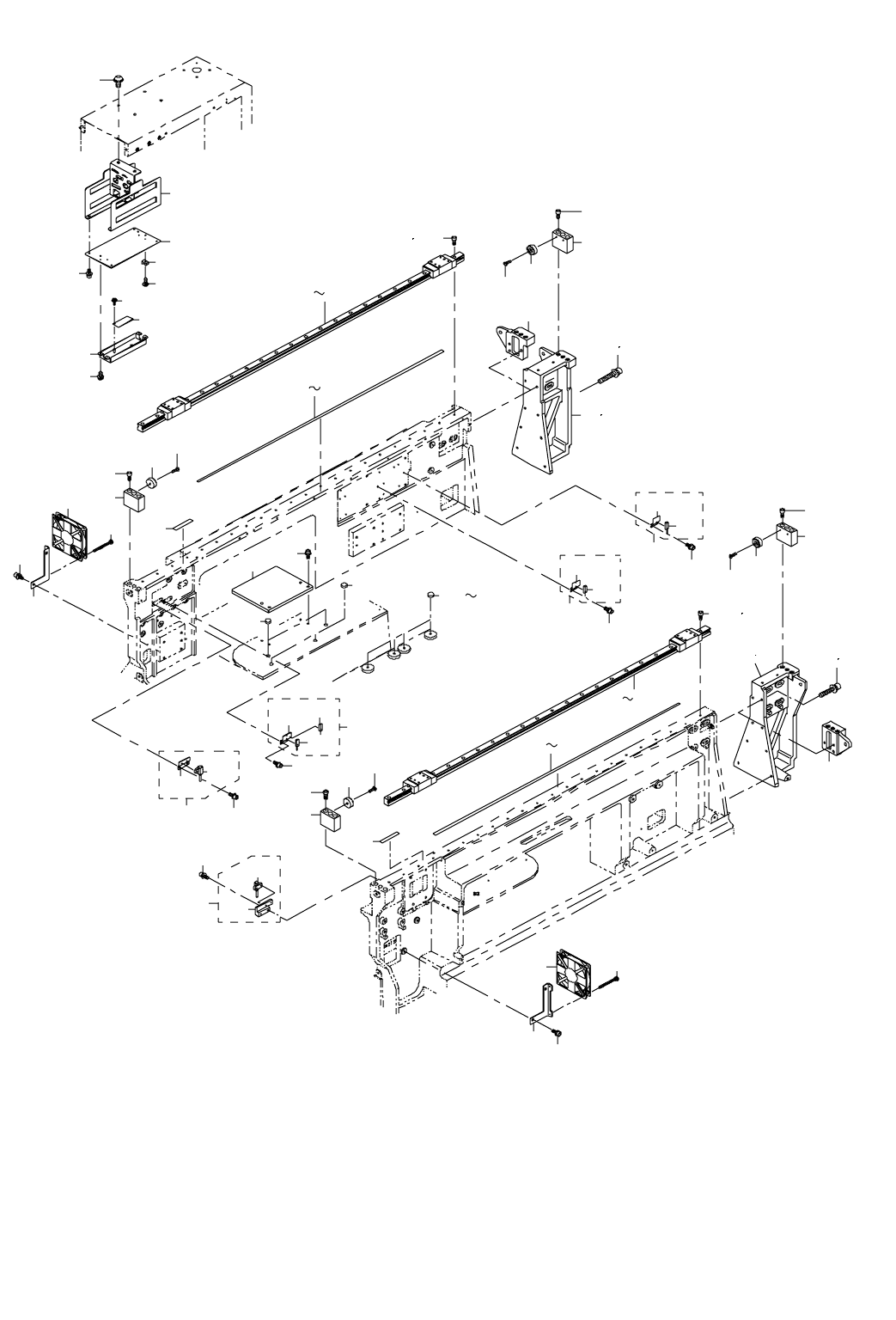

18. X-Y COMPONENTS (3)
Ｘ − Ｙ 関係（３）
62
1
2
63
12 13
14 16
14 16
41
42
41
41
41
47
46
44
48
25
23
31
32
28
27
22
26
30
3
4
7 8
12 13
43
51
38
38
45
9
11
43
43
43
29
33
5 6
40
66
65
9
11
17
18
19 21
24
64
34
36
39
39
35
37
50
49
52
53
54
55
56
60
57
59
58
61
42
67
67
42
67
42
67
40
- 36 -
NOTE( 注記 ) #01....FOR 2070M,2080M,2080RM ２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ 用
#02....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#03....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
400-00701 Y EXTENDED FRAME L (L)
Ｙ 軸延長フレーム Ｌ（Ｌ）
1
2
#03
400-16694 Y EXTENDED FRAME L(E)
Ｙ 軸延長フレーム Ｌ（Ｅ）
1
3
#01
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
3
4
#02
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
8
5
#02
400-00702 Y EXTENDED FRAME R (L)
Ｙ 軸延長フレーム Ｒ（Ｌ）
1
6 #03 400-16695 Y EXTENDED FRAME R(E) Ｙ 軸延長フレーム Ｒ（Ｅ） 1
7
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
3
8
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
8
9
#01
400-00700 LINEAR WAY Y
リニアウェイ Ｙ
2
10
#02
400-00703 LINEAR WAY Y (L)
リニアウェイ Ｙ（Ｌ）
2
11
#03
400-16696 LINEAR WAY Y(E)
リニアウェイ Ｙ（Ｅ）
2
12
#01
SM-6052002-TN BOLT
六角穴ボルト
44
13
#02
SM-6052002-TN BOLT
六角穴ボルト
48
14
#01
400-44529 MAGNETIC SCALE YM
マグネスケール ＹＭ
2
15
#02
400-44530 MAGNETIC SCALE YL
マグネスケール ＹＬ
2
16
#03
400-59925 YSCALE_EX
Ｙ スケールエクストラ
2
17
#01
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
3
18
#02
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
2
19 #01 135-29607 SHUTTLE PACKING 大釜 パッキン 4
20
#02
135-29607 SHUTTLE PACKING
大釜 パッキン
2
21
#03
135-29607 SHUTTLE PACKING
大釜 パッキン
6
22 400-50239 Y MINUS LMT SENSOR ASSY
Ｙ マイナスリミットセンサ組
1
23 400-02068 Y MINUS LMT SENSOR ASM
Ｙ 軸マイナスリミットセンサ組
(1)
24 400-45414 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
(1)
25 400-46010 Y-LMT BRACKET
Ｙ − ＬＭＴ ブラケット
(1)
26 400-01678 Y PLUS LMT SENSOR ASS'Y
Ｙ 軸プラスリミットセンサ組
1
27 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
28 400-02070 YL+ LMT SENSOR(FEEDER)ASM
Ｙ 軸プラスリミットフィーダセンサ組
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
30 400-01679 Y ++ LMT SENSOR ASS'Y Ｙ 軸＋＋リミットセンサ組 1
31 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
32 400-02069 YL+ LMT SENSOR(TRAY)ASM
Ｙ 軸プラスリミットトレイセンサ組
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
34 400-46025 Y FAN BRACKET L
Ｙ ファンブラケット Ｌ
1
35 400-46026 Y FAN BRACKET R
Ｙ ファンブラケット Ｒ
1
36 E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
1
37 E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲ モータファン組
1
38 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
39 SL-4033591-SC SCREW M3X35
セムスねじ
4
40 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
2
41 400-00708 Y STOPPER
Ｙ ストッパ
4
42 400-49671 COVER CUSHION
カバークッション
8
43 SM-6126002-TN SCREW M12 L=60 六角穴ボルト Ｍ １２ Ｌ ＝６０ 12
44 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ − ＯＲＧ ブラケット Ｌ 組
1
45 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
(1)
46 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
(1)
47 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
48 400-50238 Y-ORG BRACKET R ASSY
Ｙ − ＯＲＧ ブラケット Ｒ 組
1
49 400-53695 Y-ORG BRACKET R
Ｙ 原点ブラケット Ｒ
(1)
50 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
52 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
53 400-46596 CONNECTOR BRACKET
コネクタブラケット
1
54 400-46585 CONNCTOR BRACKET SUPPORT
コネクタブラケットサポート
1
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
56 400-46586 REPEATER BRACKET リピーターブラケット 1
57 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
58 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
59 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
60 HX-0029400-00 FIXED BASE
固定ベース
2
61 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
62
#01
400-00698 Y EXTENDED FRAME L
Ｙ 軸延長フレーム Ｌ
1
63
#01
400-00699 Y EXTENDED FRAME R
Ｙ 軸延長フレーム Ｒ
1
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
65
#03
400-00533 ADJUST PLATE(L)
アジャストプレート（Ｌ）
1
66
#03
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
67 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
- 37 -
19. X-Y COMPONENTS (4)
Ｘ − Ｙ 関係（４）
2
3
5
8
7
30
15
16
14
13
14
15
13
20
22
20 22
33
24
23
25
10
11
12
9
1
33
24
25
23
28
29
27
26
17
17
18
6
19
31
32
31 32
19
30
4
18
16
