- 39 - 20 . FE E DE R BA NK CO M PON EN TS (1 ) フィーダバンク関係（１） 8 9 21 7 9 7 8 21 16 16 16 16 22 4 22 12 20 13 3 5 6 15 32 33 30 31 35 36 34 42 44 41 46 47 48 49 50 39 37 38 25 27 26 25 27 26 10 11 28 19 24 A A 29 1 17 40 4…
- 38 -
NOTE( 注記 ) #01....FOR 2070M,2080M,2080RM ２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ 用
#02....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#03....FOR 2070,2070CL ２０７０，２０７０ ＣＬ 用
#04....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-55736 YA PULLEY BRACKET L ASSY(N)
ＹＡ プーリブラケット Ｌ 組（Ｎ）
1
2 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
3 400-55737 YA PULLEY BRACKET R ASSY(N)
ＹＡ プーリブラケット Ｒ 組（Ｎ）
1
4 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
5 400-55680 YB PULLEY BRACKET L ASSY(N)
ＹＢ プーリブラケット Ｌ 組（Ｎ）
1
6 SL-6062592-TN SCREW 座金付き六角穴ボルト 4
7 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
8 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
9 400-55681 YB PULLEY BRACKET R ASSY(N)
ＹＢ プーリブラケット Ｒ 組（Ｎ）
1
10 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
11 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
12 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
13 400-50245 YM BRACKET ASSY
ＹＭ ブラケット組
2
14 400-46020 YM BRACKET M
ＹＭ ブラケット Ｍ
(1)
15 400-53295 Y MOTOR ASSY
Ｙ モータ組
(1)
16 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
17 400-46021 Y MOTOR SPACER
Ｙ モータスペーサ
(1)
18 400-46027 Y MOTOR NUT
Ｙ モータナット
(4)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
20
#01
400-00732 TIMING BELT YB
タイミングベルト ＹＢ
2
21
#02
400-00733 TIMING BELT YB(L)
タイミングベルト ＹＢ（Ｌ）
2
22
#04
400-16697 TIMING BELT YB(E)
タイミングベルト ＹＢ（Ｅ）
2
23 SL-6041292-TN SCREW
座金付き六角穴ボルト
14
24 400-00735 Y BELT STAY (1)
Ｙ ベルト支え（１）
2
25 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
6
26
#03
PH-0600164-C0 PIN
平行ピン
2
27
#03
PH-0600164-C0 PIN
平行ピン
2
28
#03
PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
1
29
#03
PS-0600241-00 SPRING PIN 6X24
スプリングピン ６．０ Ｘ ２４
1
30 SL-6064092-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０ 8
31 400-46000 MSC GUARD
ＭＳＣ ガード
2
32
#04
400-60209 MSC GUARD(E)
ＭＳＣ ガード（Ｅ）
2
33 400-00736 Y BELT STAY (2)
Ｙ ベルト支え（２）
2
- 39 -

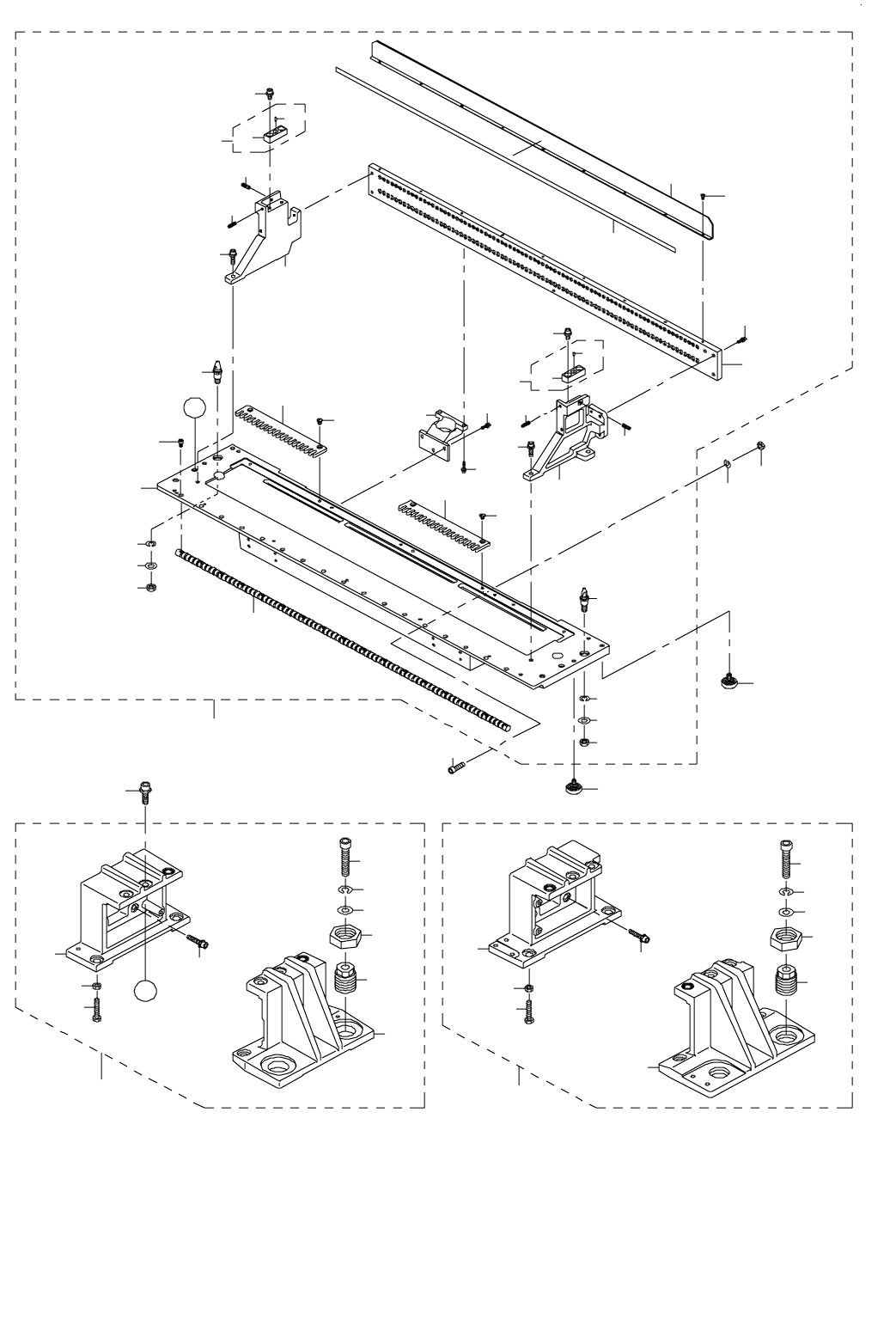

20. FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
8
9
21
7
9
7
8
21
16
16
16
16
22
4
22
12
20
13
3
5
6
15
32
33
30
31
35
36
34
42
44
41
46
47
48
49
50
39
37
38
25
27
26
25
27
26
10
11
28
19
24
A
A
29
1
17
40
45
51
18
11
23
53
54
51
2
23
43
52
14
- 40 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2501-729-AA0-D FEEDER BANK ASM.
フィーダバンク組
1
2 E2501-729-0B0 FEEDER BANK (30) COMPL.
フィーダバンク結合
(1)
3 E2502-729-000 PLATE STAND L
プレートスタンド Ｌ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンド Ｒ
(1)
5 E2515-729-000 FIXING PLATE (30)
フィクシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレート Ｂ
(4)
12 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 400-98252 POSITION_LABEL
ポジションラベル
(1)
16 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(12)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
20 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(9)
25 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
26 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
28 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
29
#01
400-00573 BANK SUPPORTER F UNIT
バンクサポータ Ｆ ユニット
1
30 400-00566 BANK SUPPORTER FL COMPL.
バンクサポータ ＦＬ 結合
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(4)
32 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ ６ Ｌ ＝３５
(2)
33 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
34 400-00567 BANK SUPPORTER FR COMPL.
バンクサポータ ＦＲ 結合
(1)
35 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
36 400-00556 BANK LOCK NUT
バンクロックナット
(2)
37 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ １０ Ｌ ＝５５
(2)
38 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
39 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
40
#02
400-00577 BANK SUPPORTER R UNIT
バンクサポータ Ｒ ユニット
1
41 400-00568 BANK SUPPORTER RL COMPL.
バンクサポータ ＲＬ 結合
(1)
42 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(4)
43 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ ６ Ｌ ＝３５
(2)
44 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
45 400-00569 BANK SUPPORTER RR COMPL.
バンクサポータ ＲＲ 結合
(1)
46 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
47 400-00556 BANK LOCK NUT
バンクロックナット
(2)
48 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ １０ Ｌ ＝５５
(2)
49 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
50 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
51 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
52 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
2
53 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
54 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
