- 50 - NO TE( 注 記 ) # 01....F OR EN ＥＮ 用 REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 4 0 0-21958 F L O O R TROLL EY SUB UNIT フロアトロリーサブユニット 1 2 4 0 0-21959 T R O L L EY BO TT OM ASSY トロリーボトム組 (1) 3 4 0 0-219…
- 49 -

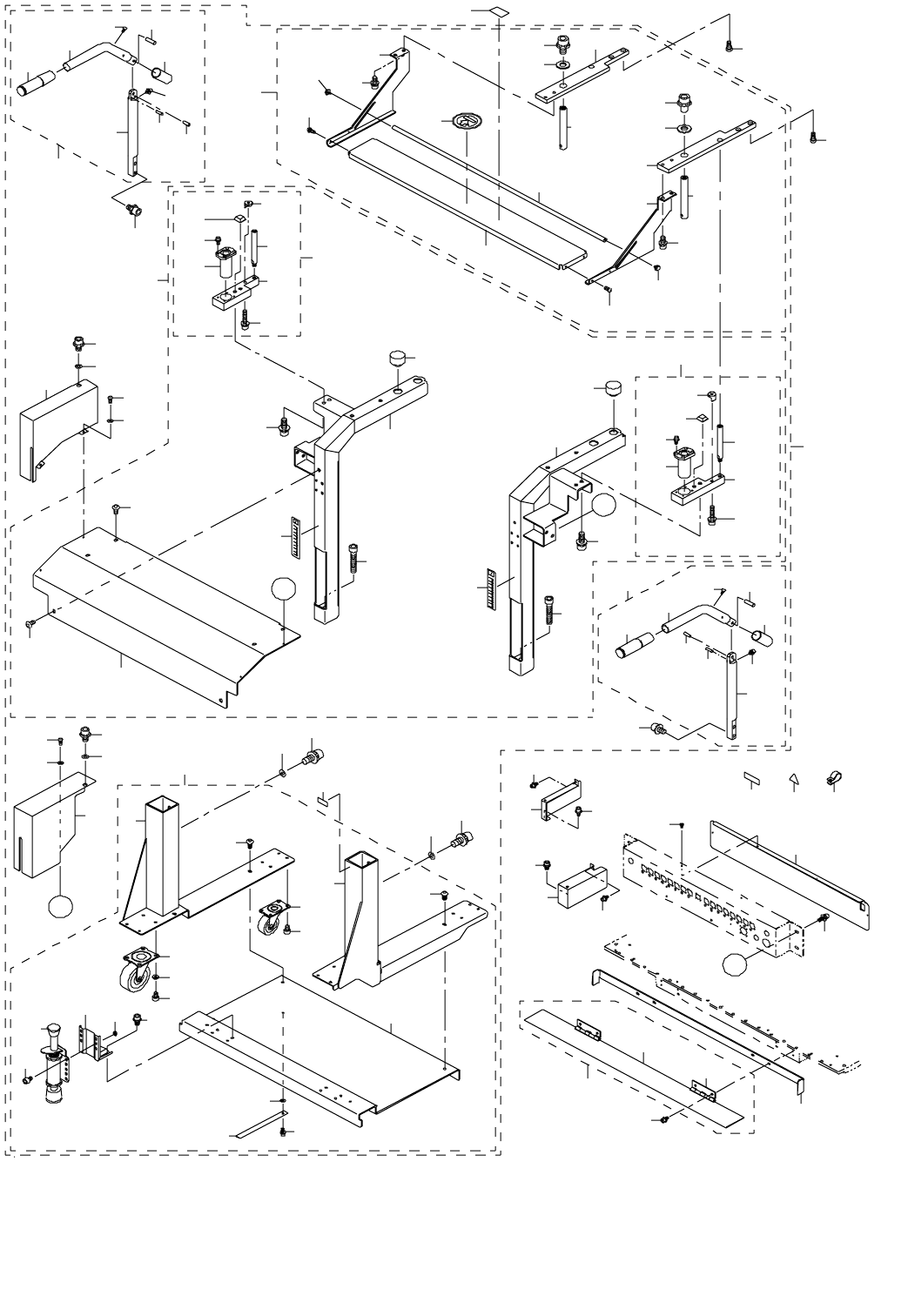

25. FLOOR TROLLEY UNIT COMPONENTS
(FOR REPLACING OVERALL CHANGER TABLE WITH EARTH WIRE)
フロアートロリーユニット関係（アース線付き 一括交換台用）
3
4
5
6
6
8
9
7
10
11
12
13
15
16
14
23
23
24
24
22
25
26
26
27
27
37
31
39
38
29
44
41
33
44
40
42
32
34
35
43
46
45
46
45
49
51
52
53
53
55
55
54
56
57
57
71
72
76
73
75
76
75
62
63
64
21
30
A
A
48
83
81
80
79
78
2
B
B
85
84
86
86
87
87
92
90
89
88
91
17
19
18
28
36
50
50
59
60
59
60
66
68
70
64
63
62
66
68
69
65
74
73
74
77
82
82
61
20
61
1
70
47
67
69
67
69
6965
93
94
58
- 50 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY トロリーボトム組 (1)
3 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 400-21957 TROLLEY CASTER (75) トロリーキャスタ（７５） (2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN BOLT
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER トロリーストッパー (2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN BOLT
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (2)
18 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレーム Ｌ
(1)
22 400-58934 TROLLEY FRAME R トロリーフレーム Ｒ (1)
23 SM-6125052-TR SCREW
六角穴ボルト Ｍ １２ Ｌ ＝５０
(2)
24 400-01730 SCALE MARKS SEAL
目盛りシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
27 400-01731 TROLLEY RUBBER B トロリーラバー Ｂ (4)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレート Ｌ 組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT トロリーシャフト (1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレート Ｒ 組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE トロリーサブガイド (1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT 座金付き六角穴ボルト (4)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
46 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L バンクプレート Ｌ (1)
49 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
52 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
53 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
54 400-01739 FS PLATE
ＦＳ プレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ ４ｰ８
(2)
58 E5721-729-000 LABEL 荷重禁止シール (1)
59 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
60 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP ハンドルグリップ (1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
67 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
68 PS-0600182-KP SPRING PIN スプリングピン ６ Ｘ １８ (1)
69 PS-0400122-KP SPRING PIN
スプリングピン
(2)
70 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバー ＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバー ＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
74 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (4)
75 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用 ブランク ラベル
(1)
78 E2737-721-000 BRACKET COVER
ブラケットカバー
1
79 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ 2
80 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
81 HX-0015000-0K CABLE CLIP
ケーブル クリップ
1
82 400-01734 SCREW
段ねじ
4
83 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
84 #01 E1173-725-000 PLATE STAND COVER L プレートスタンドカバー Ｌ 1
85
#01
E1174-725-000 PLATE STAND COVER R
プレートスタンドカバー Ｒ
1
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
87 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
88
#01
400-01749 BANK FLAP ASSY
バンクフラップ組
1
89 400-18388 BUTT HINGE 平型蝶番 (2)
90 400-18389 BANK FLAP
バンクフラップ
(1)
91
#01
400-01750 BANK COVER
バンクカバー
1
92
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
93 401-05884 LOAD PROHIBITION LABEL
荷重禁止シール
1
94 401-05880 CRUSH HAZARD LABEL (50) 挟込注意シール （５０） 2
- 51 -
26. HEAD COMPONENTS (1)
ヘッド関係（１）
78 81
4
13
A
A
B
B
5
3
82
83
83
83
15
16
16
17
36
22
24
25
26
26
27
28
29
32
33
34
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
64
64
64
64
65
7273
92
94
93
95
96
98
99
99
100
102
103
17
C
C
66
71
31
95
93
93
95
18
91
83
83
83
74
77
75
75
77
97
104
14
35
20
76
76
84
85
86
87
9
8
7
12
88 89
30
101
10
1
2
11
9
8
7
90
75
77
76
19
21
23
6
