KE-2070_KE-2080_KE-2080R-Rev14PDFA - 第58页
- 51 - 26 . HE AD C OM PO NEN T S ( 1) ヘッド関係（１） 78 81 4 13 A A B B 5 3 82 83 83 83 15 16 16 17 36 22 24 25 26 26 27 28 29 32 33 34 37 38 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 63 63…
- 50 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY トロリーボトム組 (1)
3 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 400-21957 TROLLEY CASTER (75) トロリーキャスタ（７５） (2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN BOLT
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER トロリーストッパー (2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN BOLT
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (2)
18 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレーム Ｌ
(1)
22 400-58934 TROLLEY FRAME R トロリーフレーム Ｒ (1)
23 SM-6125052-TR SCREW
六角穴ボルト Ｍ １２ Ｌ ＝５０
(2)
24 400-01730 SCALE MARKS SEAL
目盛りシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
27 400-01731 TROLLEY RUBBER B トロリーラバー Ｂ (4)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレート Ｌ 組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT トロリーシャフト (1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレート Ｒ 組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE トロリーサブガイド (1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT 座金付き六角穴ボルト (4)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
46 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L バンクプレート Ｌ (1)
49 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
52 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
53 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
54 400-01739 FS PLATE
ＦＳ プレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ ４ｰ８
(2)
58 E5721-729-000 LABEL 荷重禁止シール (1)
59 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
60 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP ハンドルグリップ (1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
67 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
68 PS-0600182-KP SPRING PIN スプリングピン ６ Ｘ １８ (1)
69 PS-0400122-KP SPRING PIN
スプリングピン
(2)
70 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバー ＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバー ＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
74 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (4)
75 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用 ブランク ラベル
(1)
78 E2737-721-000 BRACKET COVER
ブラケットカバー
1
79 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ 2
80 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
81 HX-0015000-0K CABLE CLIP
ケーブル クリップ
1
82 400-01734 SCREW
段ねじ
4
83 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
84 #01 E1173-725-000 PLATE STAND COVER L プレートスタンドカバー Ｌ 1
85
#01
E1174-725-000 PLATE STAND COVER R
プレートスタンドカバー Ｒ
1
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
87 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
88
#01
400-01749 BANK FLAP ASSY
バンクフラップ組
1
89 400-18388 BUTT HINGE 平型蝶番 (2)
90 400-18389 BANK FLAP
バンクフラップ
(1)
91
#01
400-01750 BANK COVER
バンクカバー
1
92
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
93 401-05884 LOAD PROHIBITION LABEL
荷重禁止シール
1
94 401-05880 CRUSH HAZARD LABEL (50) 挟込注意シール （５０） 2
- 51 -

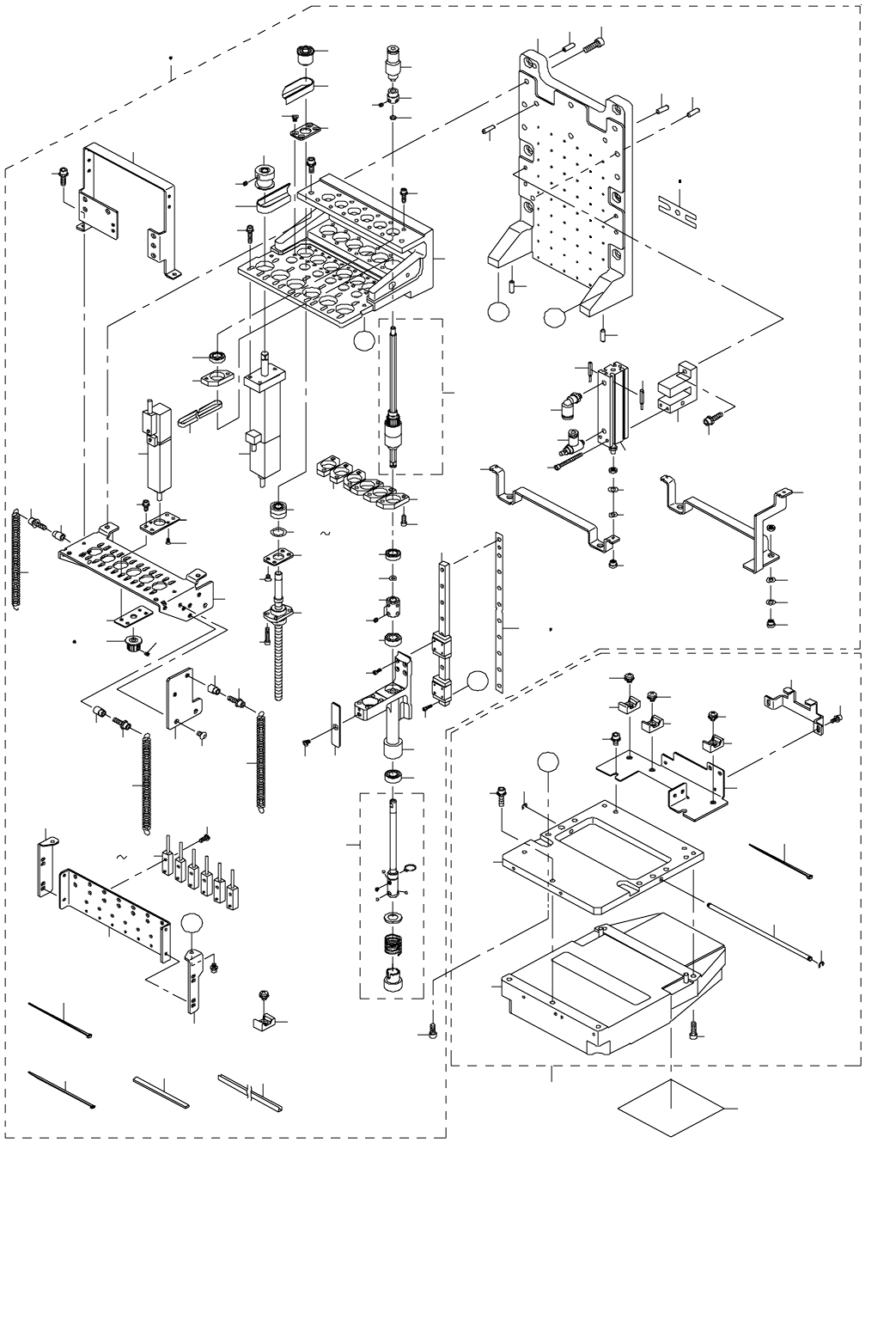

26. HEAD COMPONENTS (1)
ヘッド関係（１）
78 81
4
13
A
A
B
B
5
3
82
83
83
83
15
16
16
17
36
22
24
25
26
26
27
28
29
32
33
34
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
64
64
64
64
65
7273
92
94
93
95
96
98
99
99
100
102
103
17
C
C
66
71
31
95
93
93
95
18
91
83
83
83
74
77
75
75
77
97
104
14
35
20
76
76
84
85
86
87
9
8
7
12
88 89
30
101
10
1
2
11
9
8
7
90
75
77
76
19
21
23
6
- 52 -
NOTE( 注記 ) #01....FOR MNVC OPTIONAL ＭＮＶＣ オプション用
#02....FOR 2080R,2080RE ２０８０ Ｒ，２０８０ ＲＥ 用
#03....FOR 2070,2080,2070CL ２０７０，２０８０，２０７０ ＣＬ 用
#04....APPLICABLE MARKET 市場対応
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400 -49065 LNC HE A D ASM ＬＮＣ ヘッド組 1
2 #02 400-81146 LNC HEAD 80R ASM ＬＮＣ ヘッド８０ Ｒ 組 1
3 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (4)
4 E3005 -729-0 00 LIMIT DA MPER L リミットダンパー Ｌ (2)
5 EA-9500B01-00 CABLE BAND
束線バンド
(5)
6 400 -53293 Z SLID E ASM
Ｚ スライド組
(6)
7 400-54879 CYLINDER NUT
シリンダナット
(2)
8 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
9 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
10
#02
400-80369 SP SUPPROT 80R
スプリングサポート８０ Ｒ
(1)
11
#02
400-80370 RELEASE BAR 80R
リリースバー８０ Ｒ
(1)
12 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
13 PJ-210 50 41-0 0 H AL F UNION
ハーフユニオン
(6)
14 400-45458 NOZZLE DOWN SENSOR L ASM ノズルダウンセンサ Ｌ 組 (1)
15 SB-1060018-00 BEARING ころがり軸受 (6)
16 SB-1060004-00 CLUTCH BEARING クラッチベアリング (12)
17 SB-1080016-00 BEARING ころがり軸受 (12)
18 400-46051 HEAD BRACKET ヘッドブラケット (1)
19 400-46052 SPLINE BRACKET
スプラインブラケット
(1)
20 400-71804 T MOTOR BR
Ｔ モータ ＢＲ
(1)
21 400-63959 SPLINE UNIT
スプラインユニット
(6)
22 400-46521 TIMING BELT T
タイミングベルト Ｔ
(6)
23 HX -00096 0 0-0A EDG ING BUSH
エッジングブッシュ
(0.12)
24
#04
400-79245 T MOTOR PULLEY B
Ｔ モータプーリ Ｂ
(6)
25 400-46516 T PULLEY
Ｔ プーリ
(6)
26 400-46522 TIMING BELT Z
タイミングベルト Ｚ
(6)
27 400-01123 Z PULLEY
Ｚ プーリ
(6)
28 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (6)
29 400-44583 BALL SCREW ボールスクリュウ (6)
30 400-44585 LINEAR GUIDE リニアガイド (6)
31 400-46043 Z SENSOR BRACKET Ｚ センサブラケット (1)
32 400-46615 Z SENSOR STAY L Ｚ センサステイ Ｌ (1)
33 400-81645 Z SENSOR STAY R
Ｚ センサステイ Ｒ
(1)
34 400-46054 Z SENSOR DOG
Ｚ センサドグ
(6)
35 400-45460 NOZZLE DOWN SENSOR R ASM
ノズルダウンセンサ Ｒ 組
(1)
36 400-90401 CABLE_STAY
ケーブルステー
(1)
37 400-46631 Z SLIDE BRACKET A
Ｚ スライドブラケット Ａ
(6)
38 400-46056 BEARING PLATE
ベアリングプレート
(12)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(6)
40 400-46049 BEARING BASE LL
ベアリングベース ＬＬ
(3)
41 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(3)
42 400-72868 TM NUT PLATE 4
ＴＭ ナットプレート４
(6)
43 400-71805 TM FRANGE ＴＭ フランジ (6)
44 400-46060 O RING H Ｏ リング Ｈ (6)
45 400-46070 CYLINDER MOUNT シリンダーマウント (2)
46 400-46515 COUPRING カップリング (6)
47 400-46525 ROTARY JOINT
ロータリージョイント
(6)
48 400-46524 AIR CYLINDER
エアシリンダ
(2)
49 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
50 PJ-304 04 05-0 4 ELBOW UNION
エルボユニオン
(2)
51 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(48)
52 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(54)
53 SM-6051602-TN BOLT
六角穴ボルト
(8)
54 SM-6041002-TN BOLT
六角穴ボルト
(4)
55 SM-6030802-TN BOLT
六角穴ボルト
(12)
56 SM-6030842-TN SCREW M3L=8
座金付き六角穴ボルト
(24)
57 SL-6031292-TN SCREW M3 L=12 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２ (12)
58 SL-6031692-TN SCREW 座金付き六角穴ボルト (18)
59 SM-6031602-TN SCREW M3 L=16 六角穴ボルト (24)
60 SM-6033002-TN SCREW M3 L=30 六角穴ボルト Ｍ ３ Ｌ ＝３０ (4)
61 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
62 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
63 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(54)
64 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(60)
65 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(12)
66 400-45462 Z1 SLOW DOWN SENSOR ASM
Ｚ １スローダウンセンサ組
(1)
67 400-45464 Z2 SLOW DOWN SENSOR ASM
Ｚ ２スローダウンセンサ組
(1)
68 400-45465 Z3 SLOW DOWN SENSOR ASM
Ｚ ３スローダウンセンサ組
(1)
69 400-45466 Z4 SLOW DOWN SENSOR ASM
Ｚ ４スローダウンセンサ組
(1)
70 400-45468 Z5 SLOW DOWN SENSOR ASM
Ｚ ５スローダウンセンサ組
(1)
71 400-45469 Z6 SLOW DOWN SENSOR ASM Ｚ ６スローダウンセンサ組 (1)
72 400-44534 SERVO MOTOR 30W(Z AXIS) サーボモータ３０ Ｗ（Ｚ 軸） (6)
73 400-44533 SERVO MOTOR 10W(THEAT AXIS) サーボモータ１０ Ｗ（θ 軸） (6)
74 400-46058 O RING F1 Ｏ リング Ｆ １ (6)
75 400-58386 HEAD UP SP
ヘッドアップ ＳＰ
(2)
76 SM-604140 2- TN S CR EW M 4X 0. 7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2)
77 400-56921 SPRING STUD
スプリングスタッド
(2)
78 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(6)
79 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(6)
80 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(6)
81 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(6)
82 HX-0029400-00 FIXED BASE
固定ベース
(9)
83 PH-04001 2 2-C 0 PIN
平行ピン
(6)
84 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
85 E3047-729-000 HAED CENTER SHIM D ヘッドセンタシム Ｄ (3)
86 E3021-721-000 HAED CENTER SHIM C ヘッドセンタシム Ｃ (3)
87 #03 400-78676 RELEASE BAR リリースバー (1)
88 E3028-729-000 GUIDE SHIM D ガイドシム Ｄ (3)
89 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(3)
90 400-49066 LNC BRACKET ASM
ＬＮＣ ブラケット組
1
91 EA-9500B01-00 CABLE BAND
束線バンド
(3)
92 400-45547 LNC 60
ＬＮＣ ６０
(1)
93 HX-0029400-00 FIXED BASE
固定ベース
(3)
94 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
95 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
96 400-46069 LNC BRACKET
ＬＮＣ ブラケット
(1)
97 SM-604140 2- TN S CR EW M 4X 0. 7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2)
98 400-46527 STOPPER BAR
ストッパバー
(1)
99 RE-0300000-K0 E-RING 3 Ｅ 形止め輪 ３ (2)
100 400-46547 X SCALE SENSOR BR Ｘ スケールセンサ ＢＲ (1)
101 4 00 -465 48 C ABLE BAND ケーブルバンド (1)
102 SL- 603069 2-TN SCR EW M 3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
103 SL- 604089 2-TN BOLT
座金付き六角穴ボルト
(2)
104
#01
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
1
