- 59 - 30. HE A D R ELATED C OMPONEN TS (FOR K E-2070, 2070C L) ヘッド周り関係（ＫＥ −２０７０，２０７０ ＣＬ 用） 3 4 5 11 11 22 23 15 24 25 26 36 45 44 45 46 35 10 5 B B 12 21 34 18 6 7 2 9 8 10 10 27 51 52 52 50 33 40 19 13 14 33 A A 41 42 …
- 58 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-81147 IC HEAD80R ASM
ＩＣ ヘッド８０ Ｒ 組
1
2 EA-9500B01-00 CABLE BAND 束線バンド (5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚ スライド組
(1)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
7 SL-6040892-TN BOLT 座金付き六角穴ボルト (3)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
10 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
(1)
11 E9345-721-0A0 CABLE ASM.
ＬＡ センサー接続ケーブル組
(1)
12 PH-0400062-C0 PARALLEL PIN TYPE B 4X6 平行ピン Ｂ 種 ４ Ｘ ６ (4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING ころがり軸受 (2)
18 400-80357 IC HEAD BRACKET 80R
ＩＣ ヘッドブラケット８０ Ｒ
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣ スプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔ モータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣ スプラインユニット８０ Ｒ
1
22 SL-6041292-TN SCREW 座金付き六角穴ボルト (4)
23 401-33627 TIMING BELT T
タイミングベルト Ｔ
(1)
24 401-33628 IC T PULLEY
ＩＣ Ｔ プーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルト Ｚ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚ プーリ
(1)
27 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 400-46513 IC Z SENSOR BR
ＩＣ Ｚ センサ ＢＲ
(1)
31 400-78039 IC Z SENSOR DOG
ＩＣ Ｚ センサドグ
(1)
32 HX-0029400-00 FIXED BASE 固定ベース (1)
33 400-52405 NOZZLE DOWN SENSOR IC ASM
ノズルダウンセンサ ＩＣ 組
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚ スライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE ベアリングプレート (2)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(1)
40 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
43 400-46060 O RING H Ｏ リング Ｈ (1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-80364 Z STOPPER 80R
Ｚ ストッパ ８０ Ｒ
(1)
47 400-81148 DIFFUSER 80R ASM
ディフューザ８０ Ｒ 組
(1)
48 400-80366 DIFFUSER B 80R ディフューザ Ｂ ８０ Ｒ (2)
49 400-80365 DIFFUSER U 80R
ディフューザ Ｕ ８０ Ｒ
(1)
50 400-16065 DIFFUSER S EC
ディフューザ Ｓ ＥＣ
(2)
51 400-80367 DIFFUSER BR 80R
ディフューザ ＢＲ ８０ Ｒ
(2)
52 400-80368 DIFFUSER BASE 80R
ディフューザベース ８０ Ｒ
(1)
53 EA-9500B01-00 CABLE BAND 束線バンド (2)
54 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
55 401-33629 IC SPLINE PULLEY
ＩＣ スプラインプーリ
(1)
56 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(8)
57 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(9)
58 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (2)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN BOLT
六角穴ボルト
(2)
62 400-80360 T SENSOR DOG
Ｔ センサドグ
(1)
63 SL-6031292-TN SCREW M3 L=12 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２ (2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(11)
68 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (10)
69 SM-0020201-SC SCREW
トラスねじ
(1)
70 400-80363 T SENSOR BR
Ｔ センサブラケット
(1)
71 400-45470 Z7 SLOW DOWN SENSOR ASM
Ｚ ７スローダウンセンサ組
(1)
72 400-44534 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(2)
73 SL-6030842-TN SCREW M3 L=8 座金付き六角穴ボルト (3)
74 PJ-3040405-04 ELBOW UNION エルボユニオン (2)
75 400-80210 T7 SLOW DOWN SENSOR ASM
Ｔ ７減速センサ組
(1)
76 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
77 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(1)
78 HX-0030600-00 UL TUBE
ＵＬ チューブ
(0.3)
79 400-78044 CYLINDER MOUNT IC シリンダマウント ＩＣ (1)
80 400-46524 AIR CYLINDER
エアシリンダ
(1)
81 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
82 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
83 400-58387 RELEASE BAR IC
リリースバー ＩＣ
(1)
84 E3071-729-000 BEARING SHIM A ベアリングシム Ａ (1)
85 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
86 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
87 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
- 59 -

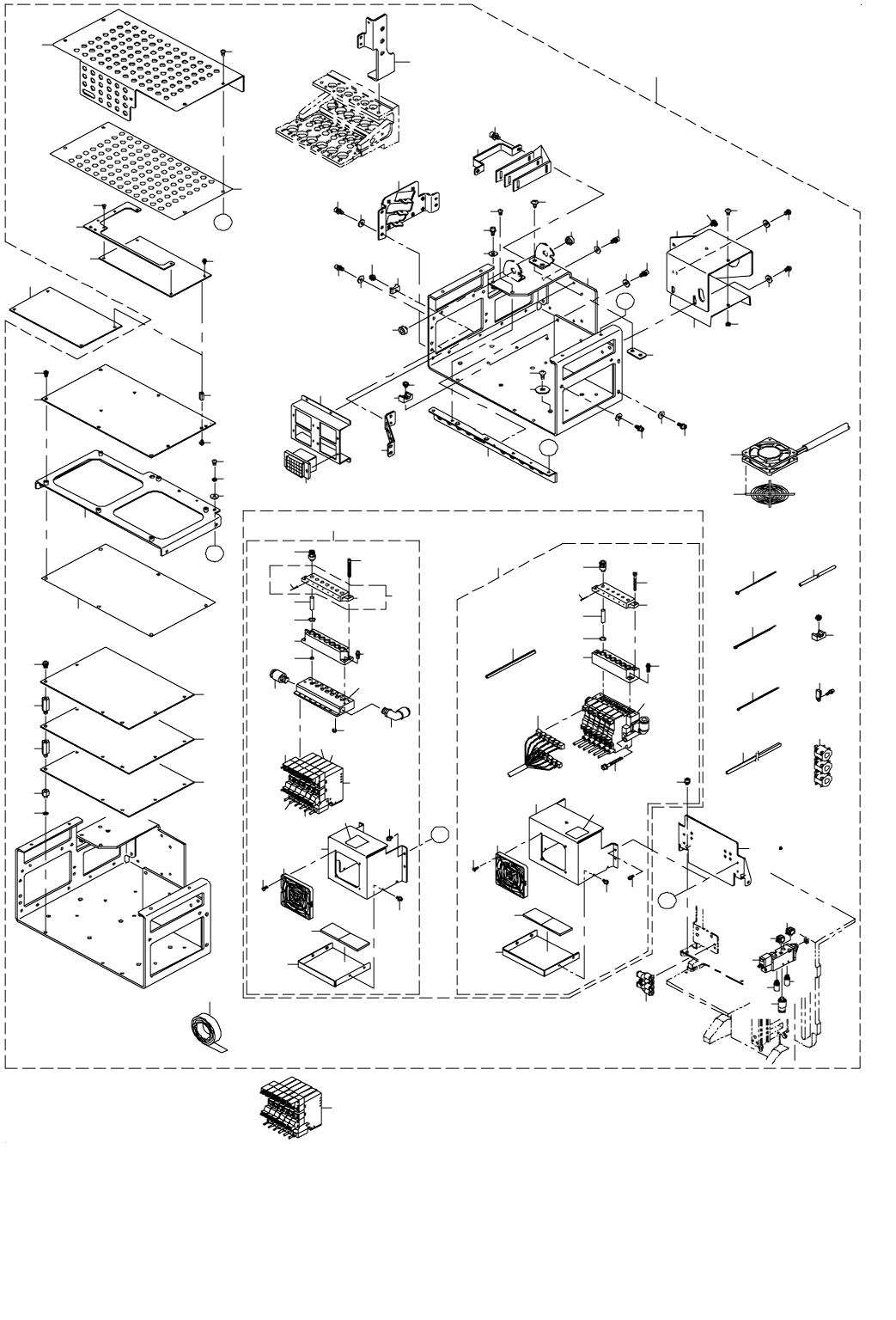

30. HEAD RELATED COMPONENTS (FOR KE-2070,2070CL)
ヘッド周り関係（ＫＥ −２０７０，２０７０ ＣＬ 用）
3
4
5
11
11
22
23
15
24
25
26
36
45
44
45
46
35
105
B
B
12
21
34
18
6
7
2
9
8
10
10
27
51
52
52
50
33
40
19
13
14
33
A
A
41
42
43
53
55
37
38
41
33
33
41
33
41
41
37
41
40
33
28
56
57
20
33
29
32
44
16
31
41
41
40
17
89
47
47
47
1
40
41
39
40
40
41
49
23
48
110
106
91
107
97
100
98
99
104
103
95
94
102
96
96
109
108
101
92
90
30
58
54
67
74
71
66
65
63
64
62
61
72
73
69
C
C
59 60
111
93
86
87
88
83
83
78
81
82
80
76
85
77
70
79
84
75
68
- 60 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER RECOGNITION はんだ認識照明用
#02....REFER TO THE LAST PAGE M/C REV CHART. 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
#03....FOR MAINTENANCE 保守用
2070(M/C REV.K OR BEFORE) ２０７０（マシン Ｒｅｖ．Ｋ 以 前 ）
2070C(M/C REV.E OR BEFORE) ２０７０ Ｃ（マシン Ｒ ｅｖ．Ｅ 以前 ）
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty
1 400-4 906 9 HE AD RELATED 70 AS M ヘッド周り７０組 1
2 BT-0400251 -EA TUB E HOSE , BLUE
ウレタンホース 青
(2)
3 EA-95 00B 01-00 CABLE BAND 束線バンド (15)
4 EA-95 00B 02-00 CABLE BAND 150
結束バンド １５０
(15)
5 HX-000650 0-0B CABL E BAND 束線バンド (5)
6 HX-002940 0-00 FIXE D B ASE
固定ベース
(14)
7 HX-003440 0-00 HARNESS P ARTS
束線パーツ
(7)
8 400-4 546 1 NO ZZLE UP SV A SM
ノズルアップ ＳＶ 組
(1)
9 400-46535 CHECK VALVE
チェックバルブ
(1)
10 PJ-0460525 -01 E LBOW
バーブエルボ
(2)
11 PX -05 05010-00 S ILENCER
消音器
(2)
12 PJ-3080400 -06 UNION ユニオンワイ (2)
13 SM-305 105 2-TN S CREW M5 L= 10
丸ねじ Ｍ ５ Ｌ ＝１０
(6)
14 WP-065164 6-S C W ASHER 平座金 (6)
15 40 0-4 6045 HE AD TOP P LATE
ヘッドトッププレート
(1)
16 40 0-5 6896 INSULATION SHEE T インシュレーションシート (1)
17 40 0-5 6897 HE AD COV ER S HEE T
ヘッドカバーシート
(1)
18 40 0-4 6534 HE AD TOP P LATE C ヘッドトッププレート Ｃ (1)
19 40 0-4 6533 HE AD TOP A NGLE
ヘッドトップアングル
(1)
20 40 0-4 6038 HE AD TOP COVER ヘッドトップカバー (1)
21 40 0-4 6039 HE AD CB SUPPORT
ヘッドＣＢサポート
(1)
22 40 0-4 6040 HE AD STUD 10 ヘッドスタッド１０ (8)
23 40 0-4 6041 HE AD STUD 22
ヘッドスタッド２２
(16)
24 40 0-4 6543 HE AD TOP B RACKET ヘッドトップブラケット (1)
25 40 0-4 6617 HE AD TOWER BAR
ヘッドタワーバー
(1)
26 40 0-9 0481 HE AD MAIN PCB ASM
ヘッドメイン基板組
(1)
27 40 0-4 4565 HE AD RELA Y PCB ASM
ヘッドリレー基板組
(1)
28 40 0-5 6913 STEP SCRE W
段ねじ
(1)
29 WP-043080 1-S C W ASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(8)
30 40 0-9 0400 ENC_CABLE_ BR_E PV
ＥＮＣ ＿ケーブル＿ ＢＲ ＿ ＥＰＶ
(1)
31 40 0-4 6657 HE AD FAN BR
ヘッドファン ＢＲ
(1)
32 SL -40 40881-SC SCREW M4 L= 8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
33 SM-304 065 2-TN S CREW M4 L= 6 丸ねじ Ｍ ４ Ｌ ＝６ (13)
34 L153E-221-000 FC SUPPORT
ＦＣ サポート
(1)
35 L153E-321-000 FC RUBBER ＦＣ ルーバー (2)
36 SL -60 51092-TN B OL T
座金付き六角穴ボルト
(2)
37 L132E-421-000 CB BRACKET PIN X ＣＢ ブラケットピン Ｘ (2)
38 L153E-721-000 NUT PLATE
ナット プレート
(2)
39 SM-005 080 1-S C S CREW トラスねじ Ｍ ５ Ｌ ＝８ (4)
40 SL -60 41042-TN B OL T
座金付き六角穴ボルト
(14)
41 WP-043100 5-S P P LAIN WASHER 4.3X12X1 平座金 ４．３ Ｘ １２ Ｘ １ (20)
42 WS-041000 2-K N SPRING WASHER
ばね座金 Ｍ ４
(2)
43 SL -40 30891-SC SCREW M3X 8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (6)
44 HX-002 940 0-00 FIXED B ASE
固定ベース
(3)
45 SL -40 40601-SC SCREW なべ小ねじセムス (3)
46 HK-075700 1-80 CONNECTOR
コネクタ
(4)
47
#02
401-5 528 9 4AXIS SERVO AMP
４軸一体型サーボアンプ
(3)
48 40 0-4 5554 INSULATION TAPE
絶縁テープ
(1)
49 40 1-5 5382 HE AD FAN CABL E ASM
ヘッド冷却ファンケーブル組
(1)
50 40 0-5 2930 FA N G ARD
ファンガード
(1)
51 HX-000 790 0-0C SPA CER
基板パーツ
(4)
52 SL -40 30681-SC SCREW M3 L= 6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(8)
53 40 0-5 4880 HE AD MAIN BR
ヘッドメイン ＢＲ
(1)
54 HX-000 960 0-0A G ROMMET エッジングブッシュ (0.12)
55 SM-303 055 2-TN S CREW M3 L= 5
丸ねじ Ｍ ３ Ｌ ＝５
(3)
56 40 0-4 6018 P RAIL SUPP ORT S HEET U Ｐ レールサポートシート Ｕ (1)
57 NM-60 40001-SC NUT M4X 0.7 TYPE 1
六角ナット Ｍ４Ｘ０．７ １種
(2)
58 HN-00 21000- 00 CORES フェライトクランプ (3)
59
#02
400-4 651 8 EJECTOR BRACKET
エジェクタブラケット
(1)
60 #0 2 401-18814 EJECTOR_BRACKET エジェクタブラケット (1)
61
#02
400-5 003 4 EJECTOR 70 A SM
エジェクタ７０組
1
62 #0 2 40 0-4 547 1 Z1 EJECTOR ASM Ｚ １エジェクタ組 (1)
63
#02
400-4 547 2 Z2 E JECTOR ASM
Ｚ ２エジェクタ組
(1)
64
#02 40 0-45473 Z3 EJECTOR ASM Ｚ ３エジェクタ組 (1)
65
#02
400-4 547 4 Z4 E JECTOR ASM
Ｚ ４エジェクタ組
(1)
66 #0 2 40 0-4 547 5 Z5 EJECTOR ASM Ｚ ５エジェクタ組 (1)
67
#02
400-4 547 6 Z6 E JECTOR ASM
Ｚ ６エジェクタ組
(1)
68 40 0-6 0556 FILTER BOX U ASM
フィルタボックス Ｕ 組
(1)
69
#02
400-4 651 9 FILTE R BOX U
フィルタボックス Ｕ
(1)
70 40 0-6 0551 FILTER SET PIN
フィルタセットピン
(7)
71
#02
400-4 654 6 HE AD COVER
ヘッドカバー
(1)
72
#02
SL-60 310 42-TN SCREW
座金付き六角穴ボルト
(2)
73 #0 2 40 0-4 652 0 FILTER BOX L フィルタボックス Ｌ (1)
74
#02
400-4 654 4 BLOW TRAY
ブロートレイ
(1)
75 40 0-4 6517 FILTER MANIFOLD フィルタマニホールド (1)
76 40 0-4 6058 O RING F1
ＯリングＦ１
(6)
77 40 0-4 6059 O RING F2 ＯリングＦ２ (6)
78 E3858-715-000 SEAL
手触れ禁止シール
(1)
79 PJ-3010405 -05 HA LF UNIO N ハーフユニオン (6)
80 PJ-3040851 -01 E LBOW UNION
エルボユニオン
(1)
81 PJ-3010851 -01 HA LF UNIO N ハーフユニオン (1)
82 SM-805 041 2-TP S CREW M5 L=4
止めねじ Ｍ ５ Ｌ ＝４
(1)
83 SL -60 30692-TN S CREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (8)
84 SM-603 300 2-TN S CREW M3 L= 30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(2)
85 40 0-4 6646 FILTER フィルタ (6)
86 L153E-521-000 EJECTOR FORM
エジェクターフォーム
(2)
87 40 0-5 2560 EJECTOR FILTER エジェクタフィルタ (1)
88 SM-103 080 1-S C S CREW M3 L= 8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
89
#02
401-1 882 5 EJECTOR 70 A SM
エジェクタ ７０組
1
90
#02
SL-60 435 92-TN SCREW
座金付き六角穴ボルト
(4)
91
#02
401-1 881 3 EJECTOR_ 70
エジェクタ ７０
(1)
92
#02
401-18822 VACCUM SV CABLE 70 ASM
バキューム ＳＶ ケーブル７０組
(1)
93 HX-006 690 0-00 G ROMME T
グロメット
(0.1)
94 40 0-5 2560 EJECTOR FILTER エジェクタフィルタ (1)
95 SM-103 080 1-S C S CREW M3 L= 8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
96 SL -60 30692-TN S CREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (8)
97 40 0-4 6059 O RING F2
ＯリングＦ２
(6)
98 #0 2 40 0-7 727 6 FILTER BOX U フィルターボックス Ｕ (1)
99 40 0-6 0551 FILTER SET PIN
フィルタセットピン
(6)
100 #0 2 40 0-7 727 7 FILTER BOX L フィルターボックス Ｌ (1)
101
#02
401-1 881 6 BLOW_TRAY
ブロートレイ
(1)
102 #0 2 40 1-1 881 5 HE AD_COVE R ヘッドカバー (1)
103 40 0-4 6646 FILTER
フィルタ
(6)
104 PJ-3010 405 -05 HA LF UNIO N ハーフユニオン (6)
105 SL -60 40692-TN S CREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
(4)
106 #0 2 SL -60 312 92-TN SCREW M3 L= 12 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２ (2)
107 SM-603 300 2-TN S CREW M3 L= 30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(2)
108 L1 53E -521-000 EJECTOR FORM エジェクター フォーム (2)
109 E3 858 -715-000 SEAL
手触れ禁止シール
(1)
110
#01
400-6 694 7 HE AD RELAY PCB A SM
ヘッドリレー基板組
1
111
#03
400-8 440 5 EJECTOR 20 70 SPARE SET
エジェクタ２０７０ スペアセット
1
