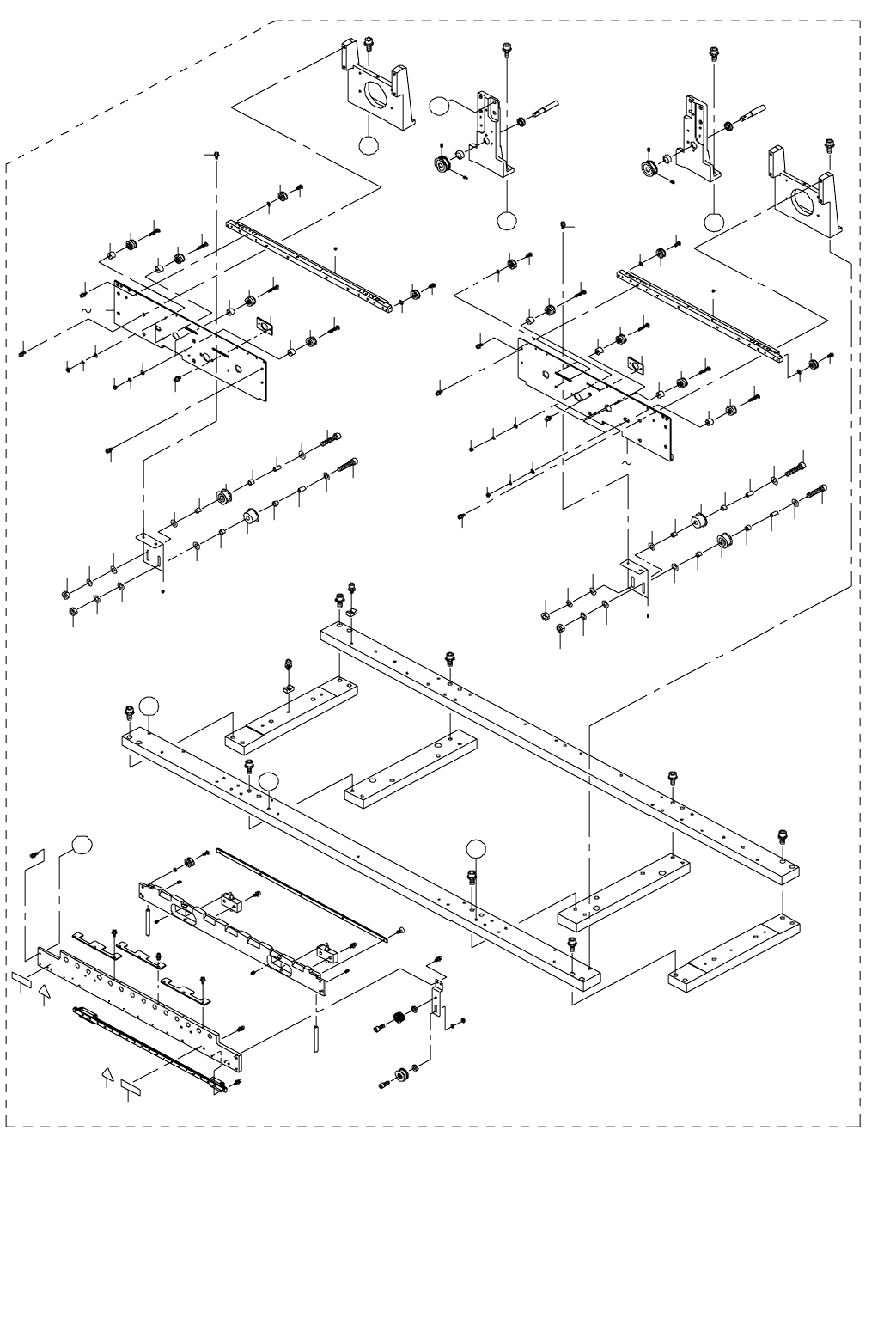

34. PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
1 3
16
17
16
17
17
17
16
16
19
18
19
18
21
71
72
73
73
74
20
22
28
27
26
23
24
25
25
66
66
34
63
37
38
39
45
48
49
50
58
51
52
53
55
56
57
62
67
A
A
B
C
D
B
C
D
35
36
37 38
31
31
34
63
39
40
64 65
64 65
10 12
13 15
13 15
10 12
7 9
4 6
41 42
29
30
43
44
32 33
59 60
61
54
40
68
70
69
37
38
35 36
47
46
- 68 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL,2070CL ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，２０７０ ＣＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070L,2080L,2080RL,2070E, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，２０７０ Ｅ，
2080E,2080RE,2070CL ２０８０ Ｅ，２０８０ ＲＥ，２０７０ ＣＬ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50335 CONVEYOR RAIL F ASM
コンベアレール Ｆ 組
1
2 #01 400-50342 CONVEYOR RAIL F ASM L コンベアレールＦ組Ｌ 1
3
#02
400-61088 CONVEYOR RAIL F ASM(E)
コンベアレール Ｆ 組（Ｅ）
1
4 400-00797 BASE BAR R
ベースバー Ｒ
(1)
5
#01
400-01038 BASE BAR R(L)
ベースバー Ｒ（Ｌ）
(1)
6
#02
400-01832 BASE BAR R(E)
ベースバー Ｒ（Ｅ）
(1)
7 400-00798 BASE BAR F ベースバー Ｆ (1)
8
#01
400-01039 BASE BAR F(L)
ベースバー Ｆ（Ｌ）
(1)
9
#02
400-01833 BASE BAR F(E)
ベースバー Ｆ（Ｅ）
(1)
10 400-39616 BASE BAR S
ベースバー Ｓ
(2)
11
#01
400-70087 BASE BAR S(L)
ベースバー Ｓ（Ｌ）
(2)
12 #02 400-70088 BASE BAR S(E) ベースバー Ｓ（Ｅ） (1)
13 400-00800 BASE BAR SS
ベースバー ＳＳ
(2)
14
#01
400-00996 BASE BAR SS(L)
ベースバー ＳＳ（Ｌ）
(2)
15
#02
400-01835 BASE BAR SS(E)
ベースバー ＳＳ（Ｅ）
(1)
16 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
17 SL-6063592-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ (8)
18 HX-0029400-00 FIXED BASE
固定ベース
(15)
19 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
20 E2414-700 -000 PULLEY COLL AR
減速プーリーカラー （Ｘ）
(1)
21 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
22 SL-6052092-TN SCREW 座金付き六角穴ボルト (2)
23
#03
400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
24 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
25 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
26 SB-1080007-00 BEARING
ころがり軸受
(2)
27 E2414-700 -000 PULLEY COLL AR 減速プーリーカラー （Ｘ） (1)
28 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
29
#03
400-01043 RAIL GUID F(L)
レールガイド Ｆ（Ｌ）
(1)
30 400-00807 RAIL GUIDE F
レールガイド Ｆ
(1)
31 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
32 400-00811 CONVEYOR RAIL FC コンベアレール ＦＣ (1)
33
#03
400-01044 CONVEYOR RAIL FC(L)
コンベアレール ＦＣ（Ｌ）
(1)
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
35 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(3)
36
#03
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(4)
37 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(9)
38 #03 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ (12)
39 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
40 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
41 400-00813 LINEAR WAY
リニアウェイ
(1)
42
#03
400-00998 LINEAR WAY(L)
リニアウェイ（Ｌ）
(1)
43 SM-6030802-TN BOLT 六角穴ボルト (11)
44
#03
SM-6030802-TN BOLT
六角穴ボルト
(14)
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
46 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
47 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
48 SM-4040855-SC SCREW なべ小ねじ Ｍ ４ Ｌ ＝８ (4)
49 400-00821 IDLER PLATE
アイドラープレート
(1)
50
#03
400-01046 IDLER PLATE(L)
アイドラープレート（Ｌ）
(1)
51 400-14928 PULLEY SPACER
プーリスペーサ
(1)
52 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
53 400-00824 IDLER ASM. アイドラ組 (1)
54 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
55 400-14928 PULLEY SPACER
プーリスペーサ
(1)
56 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(1)
57 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
58 400-00822 GUIDE PULLEY ASM ガイドプーリ組 (1)
59 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
(1)
60
#03
E4365-729-000 CONVEYOR BELT GUIDE (E)
搬送ベルトガイド（Ｅ）
(1)
61 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
62 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
63 E4105-729-0A0 SHAFT SUPPORT B ASM. シャフトサポート組 (2)
64 400-30408 RAIL STAND F
レールスタンド Ｆ
(2)
65
#01
400-46032 RAIL STAND F(L)
レールスタンド Ｆ（Ｌ）
(2)
66 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
67 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
68 WP-0501046-SC WASHER 5 X 14 X 1 平座金 １．５ Ｘ １４ Ｘ １ (2)
69 WP-0501046-SC WASHER 5 X 14 X 1
平座金 １．５ Ｘ １４ Ｘ １
(2)
70 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
71 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
72 E4547-729-000 MOTOR PULLEY (30)
モ−タプ−リ（３０）
(1)
73 SM-8040602-TP SCREW M4X0.7 L=6 止めねじ (2)
74 SB-1080007-00 BEARING ころがり軸受 (2)
