- 71 - 3 6 . P WB CO NV E YO R CO MP ON E NTS (3 ) 基板搬送関係（３） 26 27 10 6 7 8 9 10 6 7 12 11 15 13 14 30 31 16 17 20 21 18 19 20 21 23 22 24 44 45 46 18 19 20 21 16 17 20 21 51 53 54 55 56 34 33 35 35 38 36 37 39 40 41 42 …
- 70 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
3 400-00827 RAIL PLATE FL
レールプレート ＦＬ
1
4
#01
400-01048 RAIL PLATE FL(L)
レールプレート ＦＬ（Ｌ）
1
5
#02
400-01838 RAIL PLATE FL(E)
レールプレート ＦＬ（Ｅ）
1
6 E2012-721-000 ADJUST PLATE アジャストプレート 1
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
4
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
4
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
4
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
15 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
4
17 400-00828 CONVEYOR RAIL
コンベアレール
1
18
#02
400-01839 CONVEYOR RAIL(E)
コンベアレール（Ｅ）
1
19 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プ−リ（組） 2
20 400-00830 RAIL PLATE FR
レールプレート ＦＲ
1
21
#01
400-01051 RAIL PLATE FR(L)
レールプレート ＦＲ（Ｌ）
1
22
#02
400-01841 RAIL PLATE FR(E)
レールプレート ＦＲ（Ｅ）
1
23 E2012-721-000 ADJUST PLATE
アジャストプレート
1
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
25 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
26 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
27 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
6
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
6
30 SM-4042501-SC SCREW M4X0.7 L=25 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５ 6
31 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
6
32 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
6
33 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
6
34 400-00828 CONVEYOR RAIL
コンベアレール
1
35
#02
400-01839 CONVEYOR RAIL(E)
コンベアレール（Ｅ）
1
36 E2157-721-000 PULLEY B
プーリ Ｂ
1
37 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
38 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
39 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
40 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
41 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
42 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
2
43 SM-6052502-TN HEXAGONAL-HOLE BOLT 六角穴ボルト 2
44 400-00976 PULLEY BRAKET
プーリブラケット
1
45
#02
E4086-725-000 PULLEY BRACKET(E)
プーリブラケット（Ｅ）
1
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
48 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
49 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
50 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
2
52 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
53 400-00976 PULLEY BRAKET
プーリブラケット
1
54
#02
E4086-725-000 PULLEY BRACKET(E)
プーリブラケット（Ｅ）
1
55 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
56 SL-6051092-TN BOLT 座金付き六角穴ボルト 4
57 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
4
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
59 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
4
60 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
61 E2157-721-000 PULLEY B
プーリ Ｂ
1
62 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
63 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
64 401-05880 CRUSH HAZARD LABEL (50)
挟込注意シール ( ５０ )
2
- 71 -

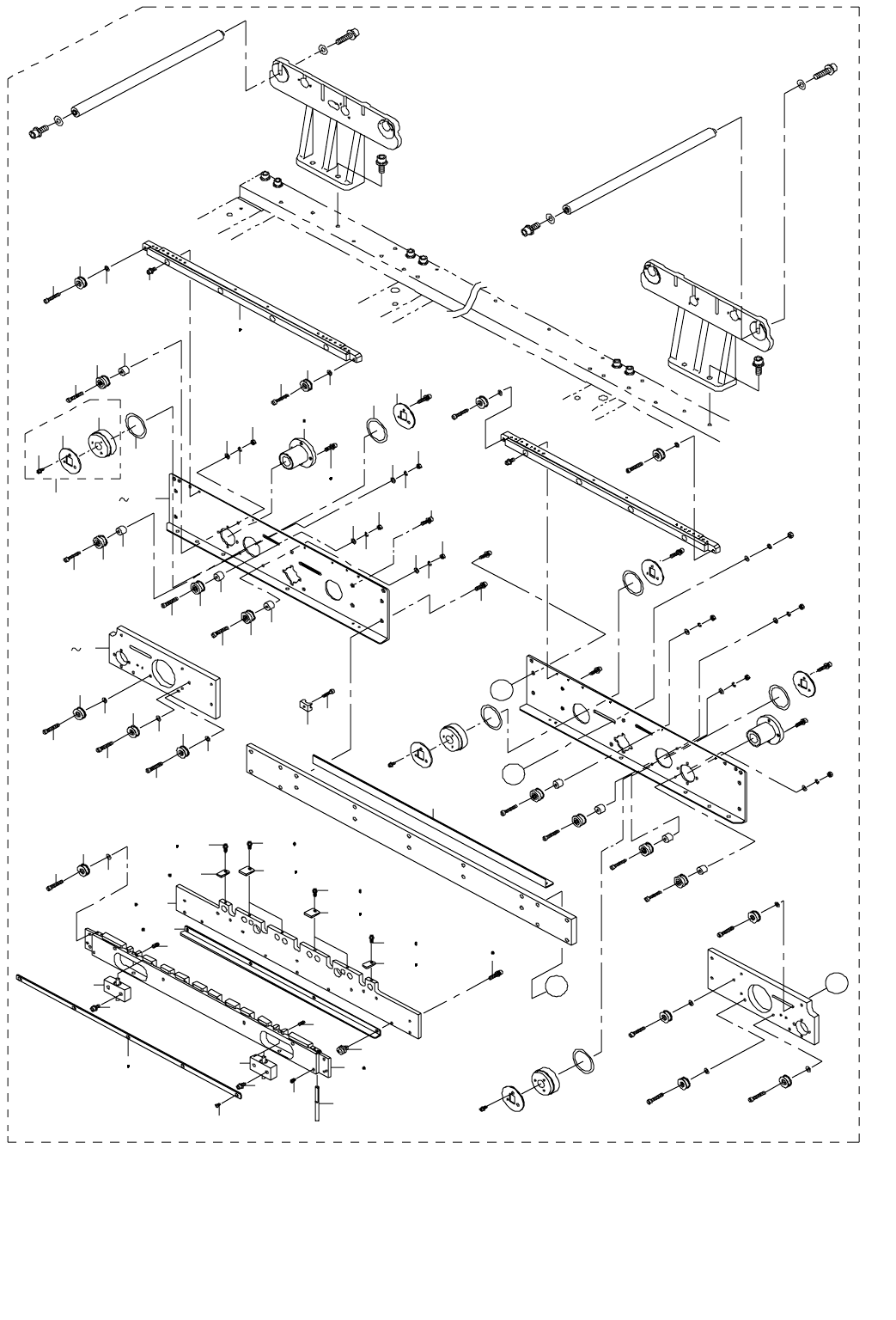

36. PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
26 27
10
6
7
8
9
10
6
7
12
11
15
13 14
30
31
16
17
20 21
18 19
20 21
23
22
24
44
45
46
18
19
20 21
16
17
20 21
51 53
54 55
56
34
33
35
35
38
36
37
39
40
41
42
43
38
37
36
36
37
38
38
37
36
41
40
39
41
40
39
41
40
39
47
48
46
57
58
1 3
63
4
5
60
61
62
A
A
B
B
63
4
5
5
4
63
28 29
25
32
49 50
59
34
33
- 72 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070E,2080E,2080RE, ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ，
2070CL ２０７０ ＣＬ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01064 SUPPORT PLATE RL(L)
サポートプレート ＲＬ（Ｌ）
1
2 400-00841 SUPPORT PLATE S
サポートプレート Ｓ
1
3
#02
E4076-725-000 SUPPORT PLATE RL(E)
サポートプレート ＲＬ（Ｅ）
1
4 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
3
5 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
3
6 E4105-729-0A0 SHAFT SUPPORT B ASM. シャフトサポート組 2
7 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
2
8 400-00836 CONVEYOR RAIL RC
コンベアレール ＲＣ
1
9
#03
400-01057 CONVEYOR RAIL RC(L)
コンベアレール ＲＣ（Ｌ）
1
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
11 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
2
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
13 E2275-725-000 SAFETY BAR
セーフティバー
1
14
#03
E4075-725-000 SAFETY BAR(E)
セーフティバー（Ｅ）
1
15 SL-4040841-SE SCREW M4 L=8
なべねじセムス Ｍ ４ Ｌ ＝８
4
16 E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
4
17
#03
E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
10
18 E2125-721-000 PWB GUIDE PLATE RB
ＰＷＢ ガイドプレート ＲＢ
2
19 #03 E2125-721-000 PWB GUIDE PLATE RB ＰＷＢ ガイドプレート ＲＢ 1
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
6
21
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
11
22 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
4
23 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
4
24 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
4
25 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
5
26 400-00835 RAIL GUIDE R
レールガイド Ｒ
1
27
#03
400-01056 RAIL GUIDE R(L)
レールガイド Ｒ（Ｌ）
1
28 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
1
29
#03
E4365-729-000 CONVEYOR BELT GUIDE (E)
搬送ベルトガイド（Ｅ）
1
30 SL-6041692-TN SCREW M4 L=16 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ 8
31
#03
SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
10
32 400-13196 Y PUSHER GUARD
Ｙ プッシャガード
1
33 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
34 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
35 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
36 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
4
37 E2055-721-000 PULLEY SPACER
プーリスペーサ
4
38 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
4
39 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
40 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
41 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
4
42 400-00839 DRIVE PULLEY R ASM.
ドライブプーリ Ｒ 組
1
43 400-00840 DRIVE PULLEY R ドライブプーリ Ｒ (1)
44 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
45 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(3)
46 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
2
47 E2160-721-000 PULLEY FLANGE
プーリフランジ
1
48 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
3
49 SB-8160001-00 BEARING
ころがり軸受
1
50
#01
SB-8160001-00 BEARING
ころがり軸受
2
51 400-00838 RAIL PLATE RL
レールプレート ＲＬ
1
52
#01
400-01063 RAIL PLATE RL(L)
レールプレート ＲＬ（Ｌ）
1
53
#02
E4070-725-000 RAIL PLATE RL(E)
レールプレート ＲＬ（Ｅ）
1
54 400-00828 CONVEYOR RAIL
コンベアレール
1
55
#02
400-01839 CONVEYOR RAIL(E)
コンベアレール（Ｅ）
1
56 SL-6031492-TN SCREW M3 L=14 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４ 4
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
58
#01
SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
59 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
60 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
3
61 HX-0029400-00 FIXED BASE
固定ベース
1
62 SM-6042002-TN BOLT
六角穴ボルト
1
63 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
3
