- 81 - 4 1 . P WB CO NV E YO R CO MP ON E NTS (8 ) 基板搬送関係（８） 29 50 49 48 51 44 47 A 43 46 46 A 39 45 9 18 19 28 42 30 31 32 33 34 35 36 37 40 41 1 52 2 3 4 5 6 8 7 B B 38 3
- 80 -
NOTE( 注記 ) #01....OPTINOAL PARTS オプション部品
(FOR FRONT ･ LEFT-RIGHT) （手前・左右用）
(FOR REAR ･ RIGHT-LEFT) （奥・右左用）
#02....OPTINOAL PARTS オプション部品
(FOR FRONT ･ RIGHT-LEFT) （手前・右左用）
(FOR REAR ･ LEFT-RIGHT) （奥・左右用）
#03....OPTIONAL PARTS オプション部品
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-62328 GUIDE BLOCK ST ASM
ガイドブロック ＳＴ 組
1
2 400-00887 GUIDE_BLOCK_A_ASM.
ガイドブロック Ａ 組
(1)
3 400-00889 GUIDE BLOCK B ASM.
ガイドブロック Ｂ 組
(1)
4 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
(1)
5 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
6 #03 400-15793 LOCK SPRING ロックスプリング 2
7
#03
400-00895 DAMPER BLOCK R
ダンパブロック Ｒ
1
8
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
4
9
#03
400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
1
10
#03
400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
1
11
#03
400-00892 DAMPER BLOCK L
ダンパブロック Ｌ
1
12
#03
400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
13
#03
400-00950 DAMPER SPRING
ダンパスプリング
2
14
#03
RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
6
15
#03
EA-9500B00-00 CLIP CV-70S
結束バンド ６０
5
16
#03
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
17
#03
400-01081 CENTERING PIN 4.0
センタリングピン４．０
2
18
#03
400-15791 DAMPER PLATE L
ダンパープレート Ｌ
1
19
#03
400-15792 DAMPER PLATE R
ダンパープレート Ｒ
1
20
#03
400-02122 T.PIN SENS ASM
ティーピンセンサ組
1
21
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
22
#03
SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
23
#03
RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
24
#03
400-00896 DAMPER LOCK PIN
ダンパロックピン
2
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27
#03
400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
28
#03
400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29
#03
400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30 #03 400-01090 CENTERING PIN 3.1 センタリングピン３．１ 1
31
#03
400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32
#03
400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
33
#03
400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34
#03
400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35
#03
400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36
#03
400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37
#03
400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38
#03
400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
39
#03
400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40
#03
400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41
#03
400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42
#03
400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43 #03 400-01085 CENTERING PIN 3.6 センタリングピン３．６ 1
44
#03
400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
45
#03
E2141-725-000 BU HAND KNOB S
ＢＵ ハンドノブ Ｓ
1
46
#03
E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
1
- 81 -

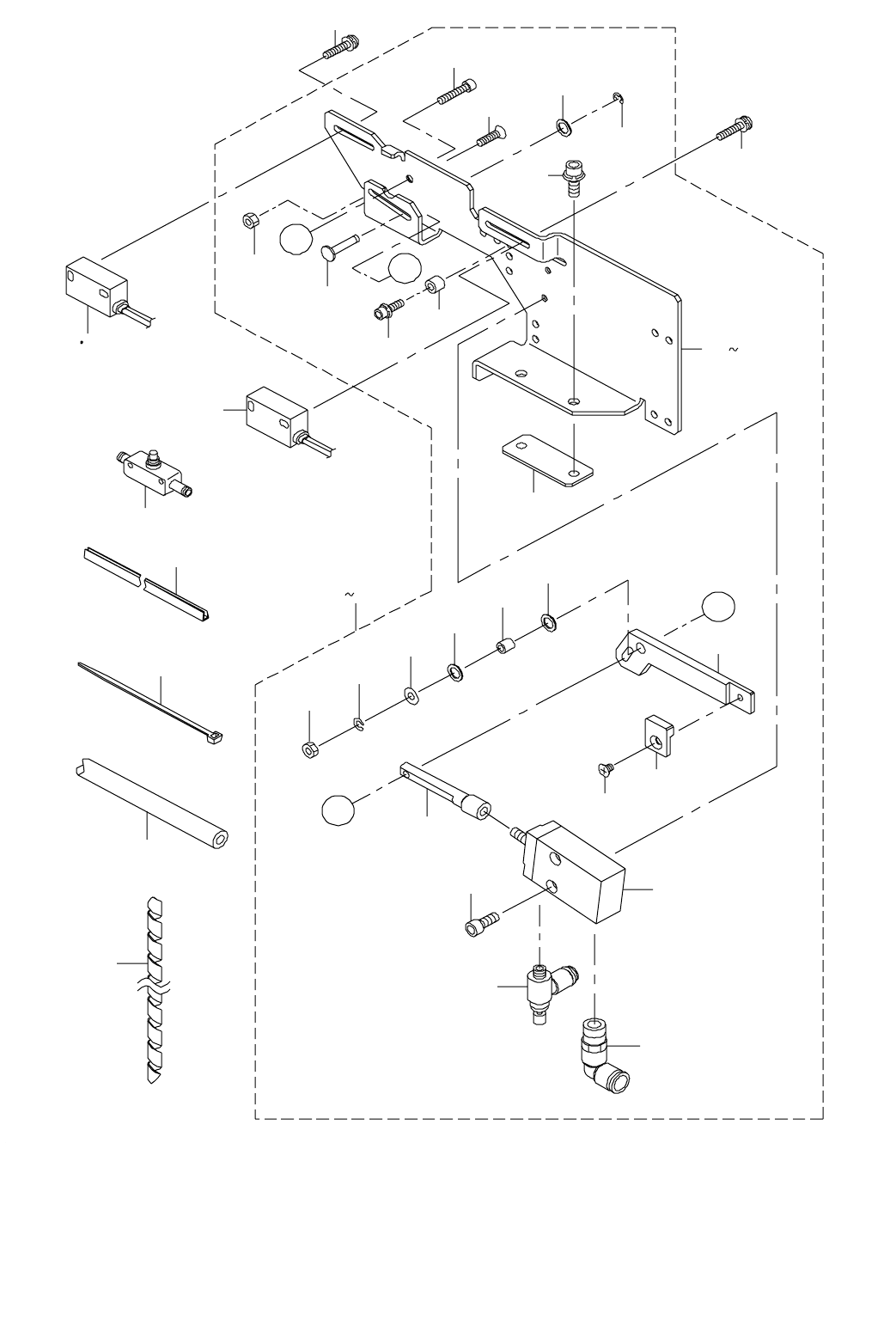

41. PWB CONVEYOR COMPONENTS (8)
基板搬送関係（８）
29
50
49
48
51
44
47
A
43
46
46
A
39
45
9
18
19 28
42
30
31
32
33
34
35
36
37
40
41
1 52
2
3
4
5
6
8
7
B
B
38
3
- 82 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR FRONT ･ RIGHT-LEFT(L) 手前・右左（Ｌ）用
FOR FRONT ･ RIGHT-LEFT(2080L) 手前・右左（２０８０ Ｌ）用
#03....FOR REAR ･ LEFT-RIGHT 奥・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
#04....FOR FRONT ･ LEFT-RIGHT(L) 手前・左右（Ｌ）用
#05....FOR REAR ･ RIGHT-LEFT(L) 奥・右左（Ｌ）用
FOR REAR ･ RIGHT-LEFT(2080L) 奥・右左（２０８０ Ｌ）用
#06....FOR FRONT ･ LEFT-RIGHT(2080L) 手前・左右（２０８０ Ｌ）用
#07....FOR FRONT ･ LEFT-RIGHT(E) 手前・左右（Ｅ）用
#08....FOR FRONT ･ RIGHT-LEFT(E) 手前・右左（Ｅ）用
#09....FOR REAR ･ LEFT-RIGHT(L) 奥・左右（Ｌ）用
FOR REAR ･ LEFT-RIGHT(2080L) 奥・左右（２０８０ Ｌ）用
#10....FOR REAR ･ LEFT-RIGHT(2080M) 奥・左右（２０８０ Ｍ）用
#11....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ LEFT-RIGHT 奥・左右用
FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ RIGHT-LEFT 奥・右左
FOR FRONT ･ RIGHT-LEFT(L) 手前・右左（Ｌ）用
FOR REAR ･ RIGHT-LEFT(L) 奥・右左（Ｌ）用
FOR FRONT ･ RIGHT-LEFT(2080L) 手前・右左（２０８０ Ｌ）用
FOR REAR ･ RIGHT-LEFT(2080L) 奥・右左（２００８ Ｌ）用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02214 STOP SENS ASM
ストップセンサ組
1
2 400-02235 C.OUT SENS ASM. シーアウトセンサ組 1
3 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
2
4 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
1
5 HX-0036700-0A BUSH
ブッシュ
0.1
6 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
4
7 BT-0400251-EA TUBE HOSE, BLUE ウレタンホ青 4
8 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.4
9
#01
400-20551 STOPER FR ASM
ストッパ ＦＲ 組
1
10
#02
400-20554 STOPER FL ASM.
ストッパ ＦＬ 組
1
11
#03
400-20557 STOPER RR ASM.
ストッパ ＲＲ 組
1
12 #04 400-20564 STOPER FR ASM.(L) ストッパ ＦＲ 組（Ｌ） 1
13
#05
400-20560 STOPER RL ASM
ストッパ ＲＬ 組
1
14
#06
400-58537 STOPPER FR(L)ASM
ストッパ ＦＲ（Ｌ）組
1
15
#09
400-58538 STOPPER RR(L)ASM
ストッパ ＲＲ（Ｌ）組
1
16
#07
400-64234 STOPPER FR ASM(E)
ストッパ ＦＲ 組（Ｅ）
1
17 #08 400-64236 STOPPER FL ASM(E) ストッパ ＦＬ 組（Ｅ） 1
18
#10
400-78989 STOPER RR ASM
ストッパ ＲＲ 組
1
19
#01
400-20552 STOPER FRAME FR
ストッパフレーム ＦＲ
(1)
20
#02
400-20555 STOPER FRAME FL
ストッパフレーム ＦＬ
(1)
21
#03
400-20558 STOPER FRAME RR
ストッパフレーム ＲＲ
(1)
22 #04 400-20565 STOPER FRAME FR(L) ストッパフレーム ＦＲ（Ｌ） (1)
23
#05
400-20561 STOPER FRAME RL
ストッパフレーム ＲＬ
(1)
24
#06
400-46030 STOPPER FRAME FR(L)
ストッパフレーム ＦＲ（Ｌ）
(1)
25
#09
400-46031 STOPPER FRAME RR(L)
ストッパフレーム ＲＲ（Ｌ）
(1)
26
#07
400-64058 STOPPER FRAME FR(E)
ストッパフレーム ＦＲ（Ｅ）
(1)
27 #08 400-64059 STOPPER FRAME FL(E) ストッパフレーム ＦＬ（Ｅ） (1)
28
#10
400-78990 STOPER FRAME RR
ストッパフレーム ＲＲ
1
29 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
30 400-00910 STOPPER PIN
ストッパピン
(1)
31 RE-0200000-K0 E-RING
Ｅ 形止め輪 ３
(1)
32 WP-0320501-SC WASHER M3 平座金 ３．２Ｘ７Ｘ０．５ (1)
33 400-00911 STOPER CONNECT
ストッパコネクト
(1)
34 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
35 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
36 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
37 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
38 SL-6041292-TN SCREW 座金付き六角穴ボルト (2)
39 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
40
#11
SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(1)
41
#11
NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
42 400-00909 STOPPER
ストッパ
(1)
43 E2233-725-000 STOPPER CHIP ストッパチップ (1)
44 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
45 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
46 E2039-721-000 WASHER A
スラストワッシャ Ａ
(2)
47 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
48 WP-0330516-SC WASHER 3.3X8X0.5 平座金 ３．３Ｘ８Ｘ０．５ (1)
49 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
50 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
51 400-23788 STOPER SPACER
ストッパスペーサ
(1)
52
#10
400-78970 STOP SENSOR ASM
ストップセンサ組
1
