- 92 - NOTE ( 注記 ) # 0 1....FOR EN ＥＮ 用 * INSTALLAT ION POSITION AND DIREC TION VARY IF THE PWB TRA NSFER REFER ENCE IS DIFFER ENT. 基板搬送基準が異なると取付位置、方向が変わります。 RE F.N O N O T E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 #01…

100%1 / 206
- 91 -

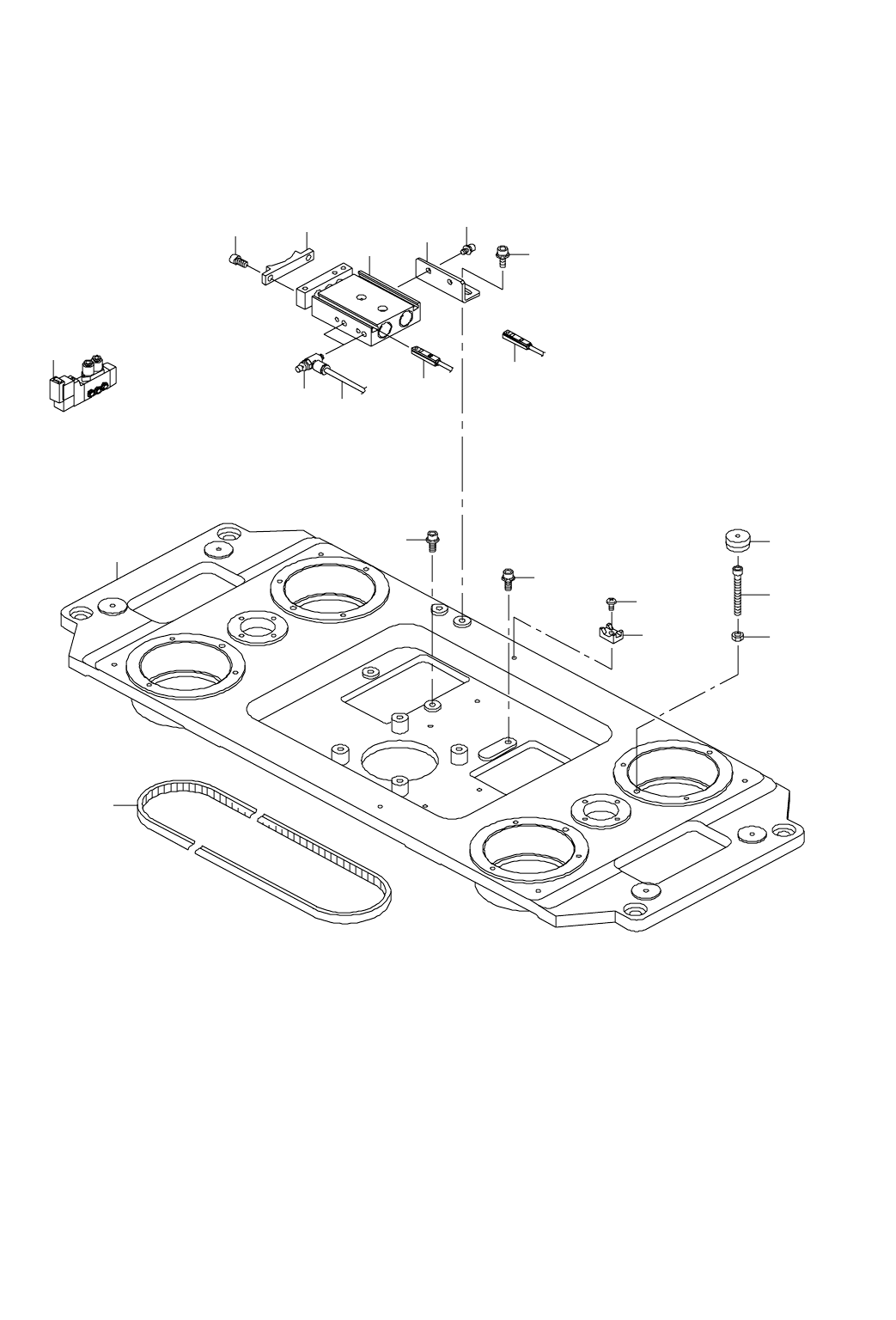

46. PWB CONVEYOR COMPONENTS (13)
基板搬送関係（１３）
6
7
8
5
10
9
15
16
17
1
2
3
4
13
12
14
11
18
19
20
- 92 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-02343 BU LOCK CABLE ASM(EN)
ＢＵ ロックセンサーケーブル組（ＥＮ）
1
2
#01
400-02241 BU LOCK SENS ASM
ＢＵ ロックセンサ組
1
3
#01
400-00970 BU STOPER(EN)
ＢＵ ストッパ
1
4
#01
SM-6051002-TN BOLT
六角穴ボルト
2
5
#01
PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
1
6
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
7
#01
400-00971 BU STOPER BRACKET(EN)
ＢＵ ストッパブラケット
1
8
#01
SL-6051492-TN BOLT
座金付き六角穴ボルト
4
9
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
2
10
#01
PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
2
11
#01
PV-1502090-00 5 PORT SOLENOID VALVE
５ポート電磁弁
1
12
#01
HX-0029400-00 FIXED BASE
固定ベース
4
13
#01
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
14 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
1
15 400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
1
16 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
17 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
18 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
4
19 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
20 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
- 93 -

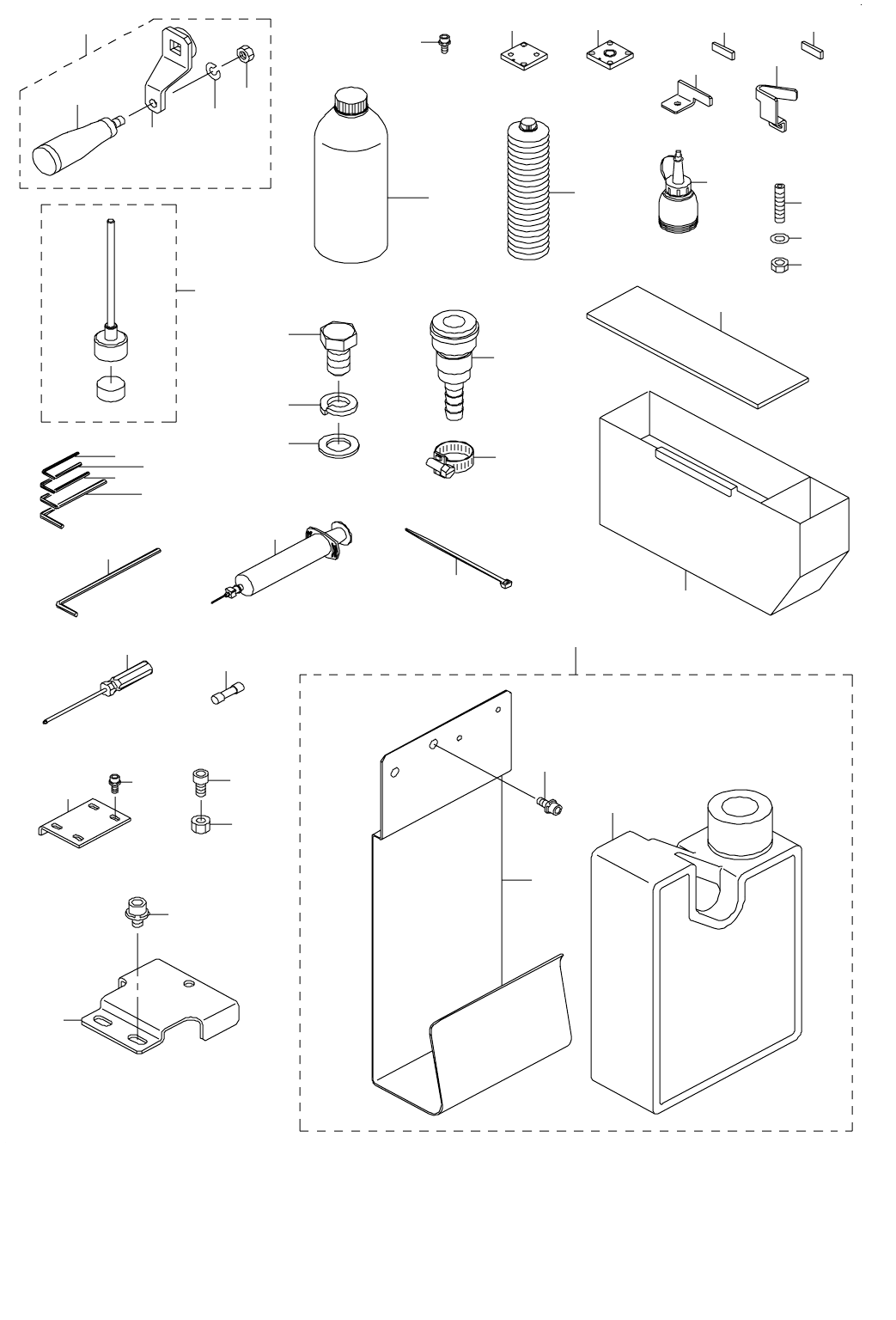

47. ACCESSORIES PART COMPONENTS
梱包添付品関係
30
31
26
22
23
9
29
17
16
18
15
14
19
24
25
27
33
36
37
38
39
8
35
41
28
3
2
1
10
32
20
40
21
34
7
6
5
4
13
12
11
42
45
44
43
