NPM-D3 EJM6DC-MB-14M-06 14-3 -3 设置 2 维修保养篇 14-3 3 拆卸供给部的固定用支架 ( 红色 ) ■交换台车 固定用支架 (2 个 ) ■托盘供料器 ( 选购件 ) 固定用支架 (4 个 ) ●必须保管拆卸下来的固定支架。 ●支架 :6 个
NPM-D3 EJM6DC-MB-14M-06
14-3-2
确认工作区域
前侧
后侧
顺序
设
置
3
■交换台车(选购件)时
■托盘供料器(选购件)时
*1)
交换台车时
837
1652
857
2

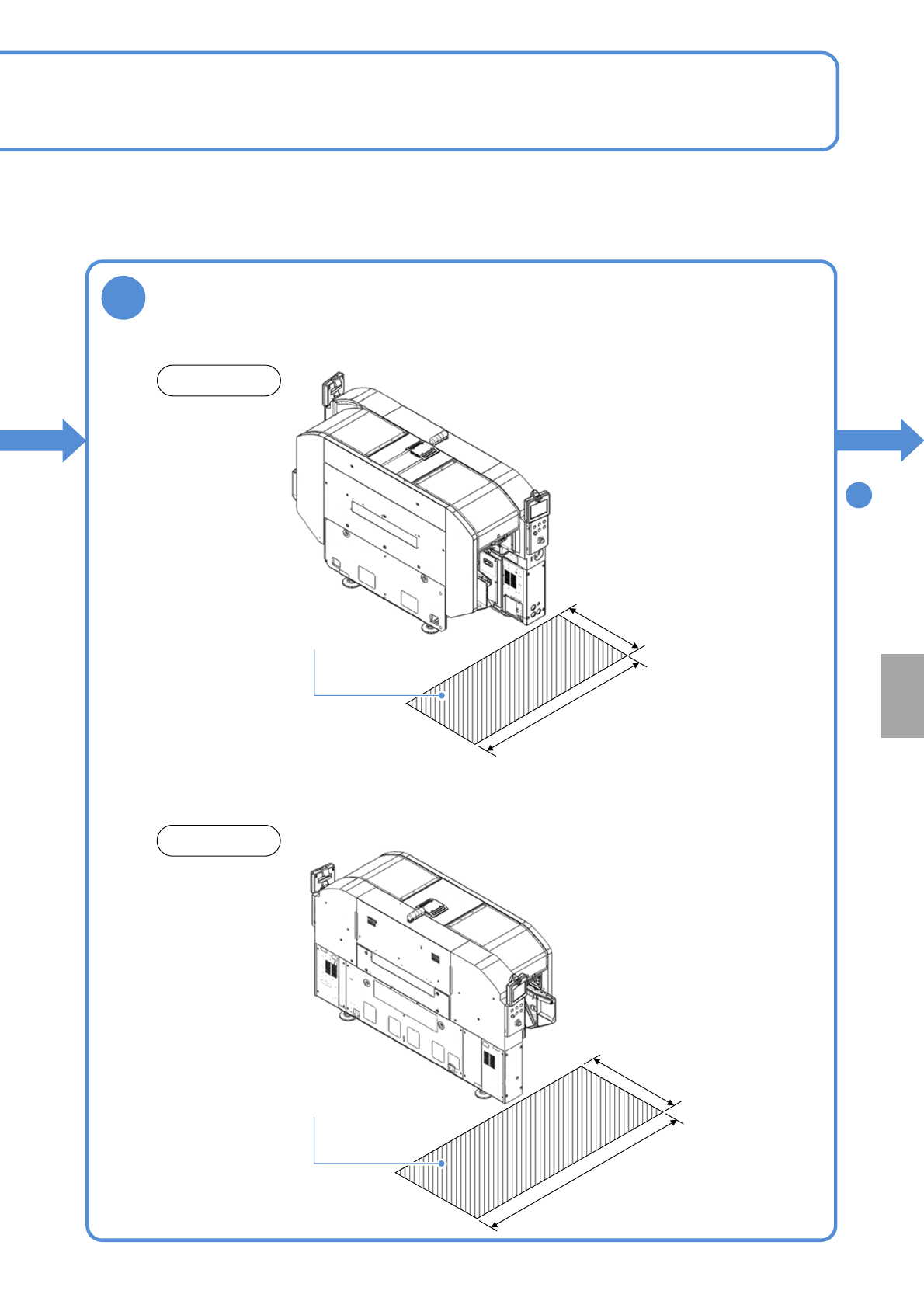

工作区域
工作区域
1981
*1)
1652
NPM-D3 EJM6DC-MB-14M-06
14-3-3
设置 2
维修保养篇
14-3
3
拆卸供给部的固定用支架 (红色)

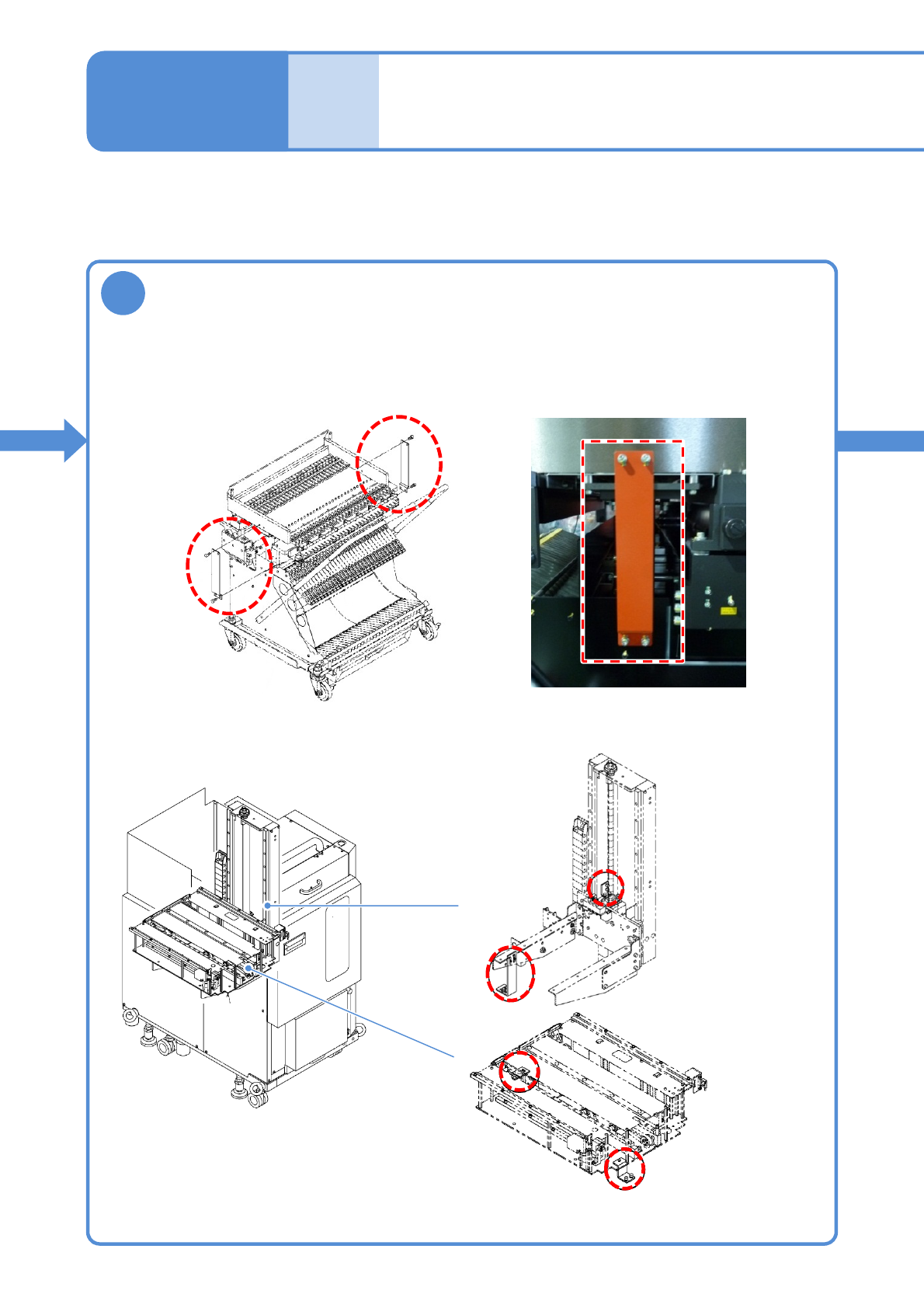

■交换台车 固定用支架 (2个)
■托盘供料器 (选购件) 固定用支架 (4个)
●必须保管拆卸下来的固定支架。
●支架:6个
NPM-D3 EJM6DC-MB-14M-06
14-3-4
设
置

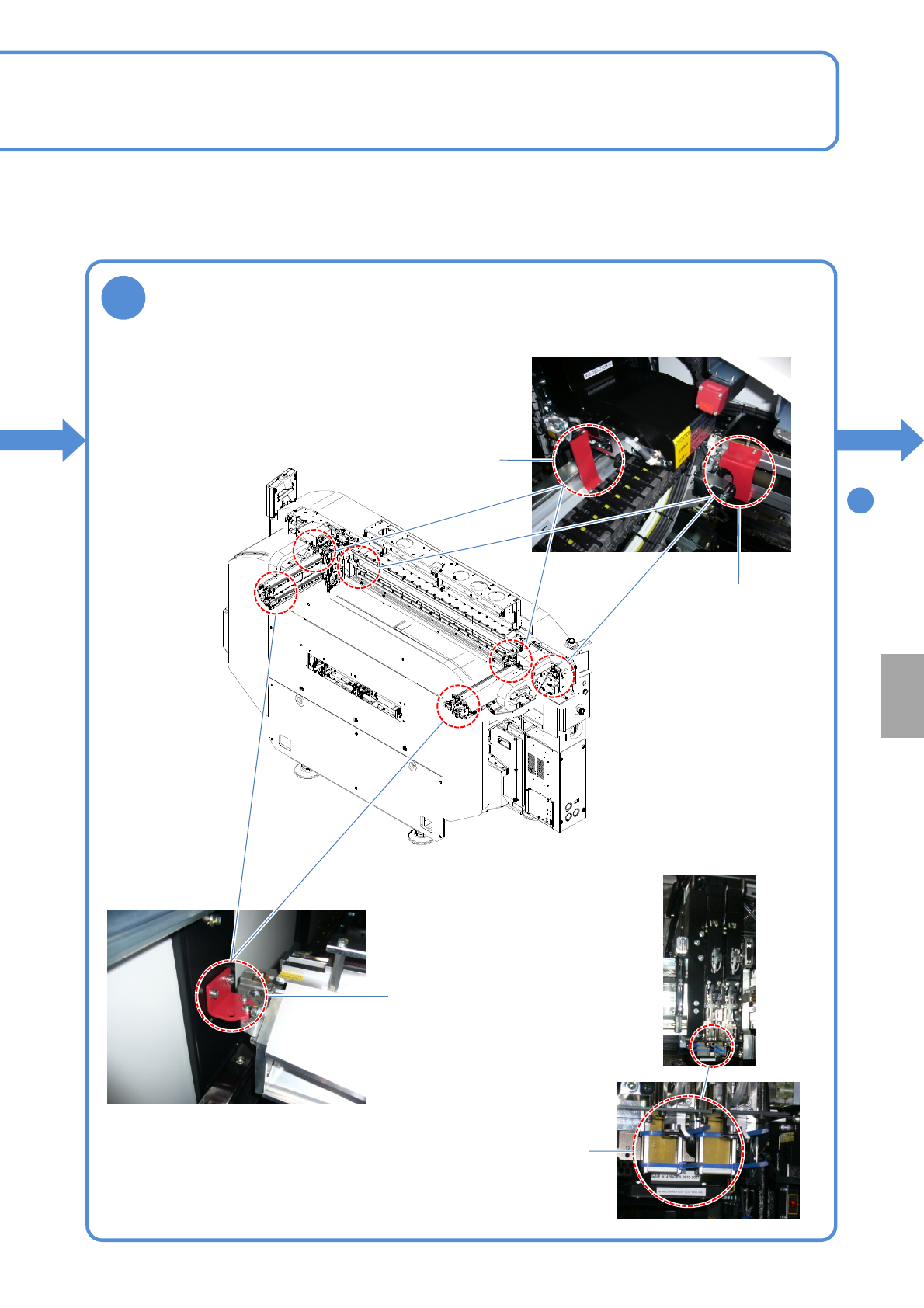

拆卸主体部的固定用支架 (红色)
●必须保管拆卸下来的固定支架。
●支架 6个
●2吸嘴头配备了专用挡块(橡胶材质)，取下之
后请妥善保管。
X轴固定托架
Y轴固定托架
■ 2吸嘴头的情形
2吸嘴贴装头专用搬送挡块
Y轴随动侧固定用托架
4
顺序
5
