《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.2 元件弃置箱的传感器 413 7.2 元件弃置箱的传感器 [00116848-xx] 询问元件弃置箱 X- 系列 /D3 元件弃置箱的传感器用于监控弃 置箱是否已被正确地安放在其支座 上。 – 如未正确插入抛 料仓，贴片机将不能启动。 – 如果抛料仓在贴 片过程中脱离支座，贴片机会立即 停止，…
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.1 吸嘴交换器 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
412
7.1.2.8 SIPLACE SpeedStar （C&P20 M）的 “ 第 2 排 ” 吸嘴交换器
[00119716-xx]吸嘴交换器 2，X- 系列，C&P20
“ 第 2 排 ” 吸嘴交换器可以被安装在以下装配位置 （如果这些位置上没有安装 SWS）：
CA4 设备： 1 号、2 号、3 号和 4 号装配位置 （见图 8.0 - 4
，第 404 页）
改装包里包含了吸嘴交换器和一个装配套件。
7

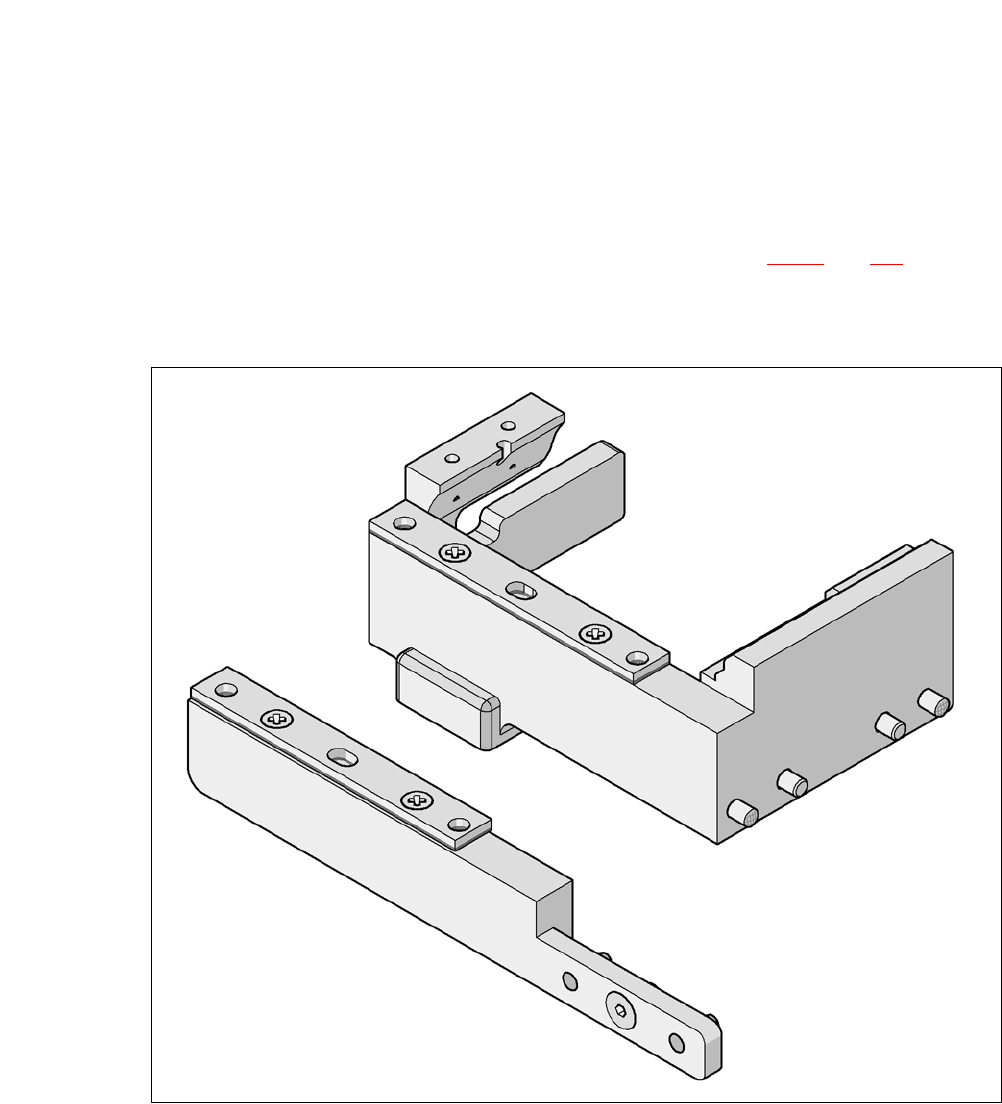

T：图 3.0 - 1 “ 第 2 排 ” 吸嘴交换器的装配套件
《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.2 元件弃置箱的传感器
413
7.2 元件弃置箱的传感器
[00116848-xx] 询问元件弃置箱 X- 系列 /D3
元件弃置箱的传感器用于监控弃置箱是否已被正确地安放在其支座上。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
每个弃置箱都由一个独立的传感器进行监控。
7
7
请注意
在一个没有 SWS 的位置上使用 SIPLACE SpeedStar （C&P20 M）贴片头时，我们建议
您安装元件弃置箱的可选装传感器。
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.3 彩色 PCB 相机 （24 型，数字） 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
414
7.3 彩色 PCB 相机 （24 型，数字）
7.3.1 结构
[00119774-xx]PCB 相机，X 系列，彩色，24 型
7

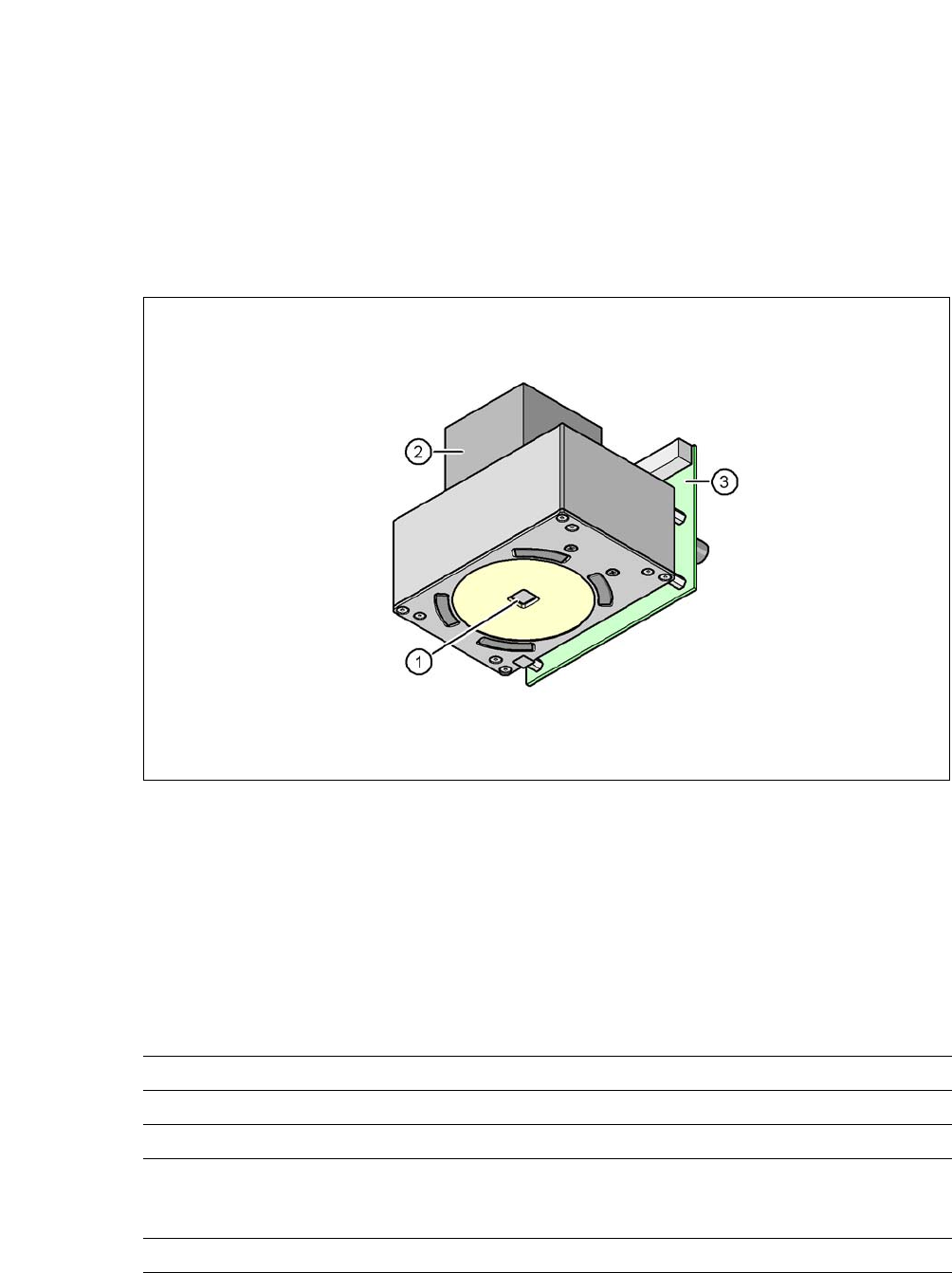

T：图 3.0 - 2 彩色 PCB 相机 （24 型，数字）
(1) PCB 相机的镜头和照明
(2) 相机放大器
(3) 照明控制
7
7.3.2 技术数据
7
视场 5.7 mm x 5.7 mm
离聚焦板的距离 28 mm
照明模式 前方照明 （5 个级别，可按需要编程）
基准点尺寸 0.3 mm 到 2.5 mm 边缘长度，PCB 供料器公差为
± 1.0 mm
到 3.0 mm 边缘长度，PCB 供料器公差 < 1.0 mm
坏基准点尺寸 0.3 mm 到 3.0 mm 的边缘长度
