2 操作安全 《用户手册》 SIPLACE CA- 系列 2.11 关闭主开关后的能量状况 使用软件版本 SC .707.0 或更新 2013 年 10 月版 简体中文 100 2 T：图 2.0 - 1 计算机单元的位 置 (1) 计算机单元 （上半部分） (2) 计算机单元的位置 (3) 供电单元 ±1 2V - / ±1 5V - (4) 供电单元 + 5 V-/+ 52 V- (5) 供电单元 + 3.3V- (T) PCB 输…
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 2.11 关闭主开关后的能量状况
99
2
T：图 1.0 - 1 主开关和维修插座的位置
(1) 主开关
(2) 维修插座
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.11 关闭主开关后的能量状况 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
100
2

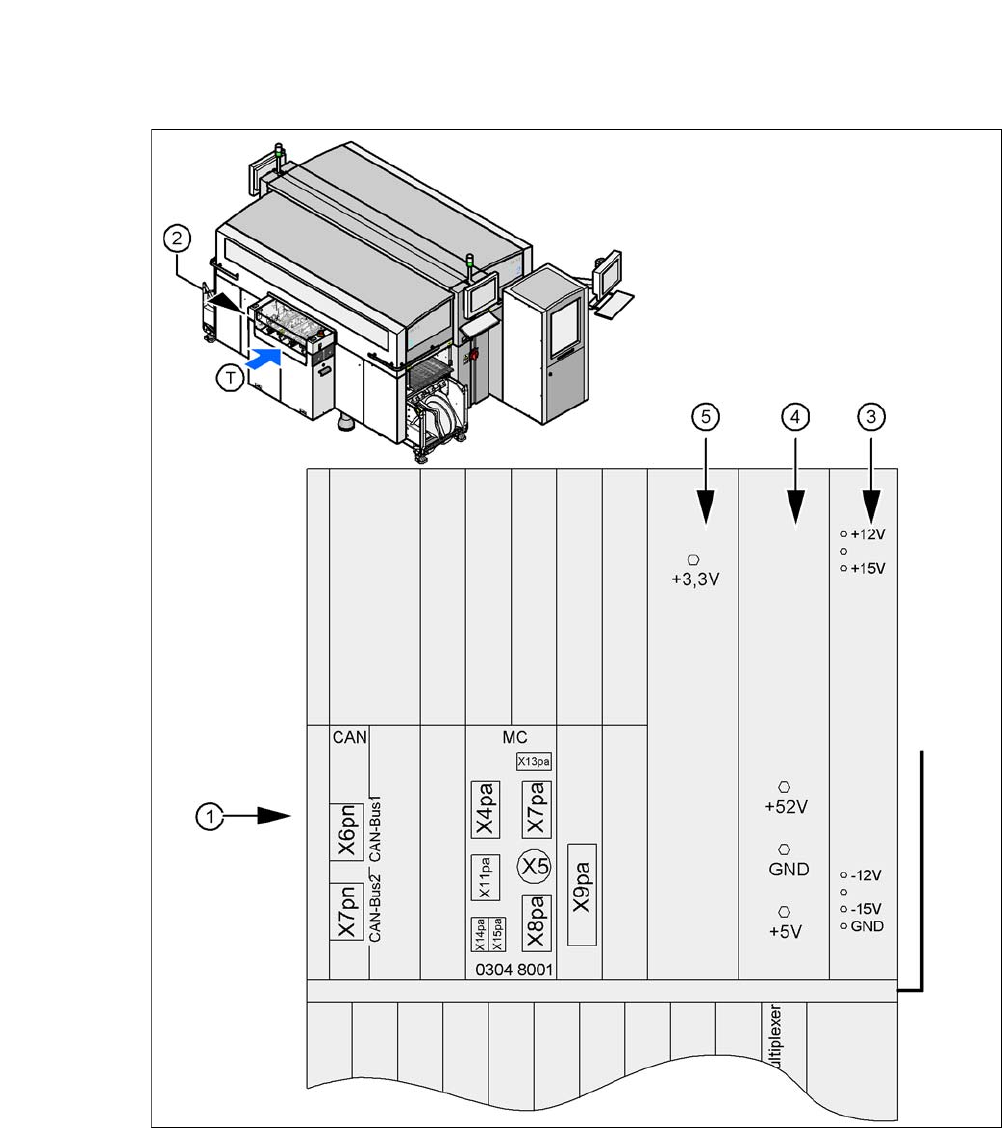

T：图 2.0 - 1 计算机单元的位置
(1) 计算机单元 （上半部分）
(2) 计算机单元的位置
(3) 供电单元
±12V-/±15V-
(4) 供电单元 + 5 V-/+ 52 V-
(5) 供电单元 + 3.3V-
(T) PCB 输送方向
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 2.11 关闭主开关后的能量状况
101
2.11.1.1 设备主电源开关已关闭，但仍接通电源
2
危险
致命电压！
对设备处理不当就有可能导致死亡、严重的人身伤害或装备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– 主电源开关 Q1 的电缆连接终端 L1、L2、和 L3 （见图 5.0 - 1
）
– 维修插座 X102 （见图 5.0 - 1
）
– 维修插座的 F1 自动电路断路器 （见图 5.0 - 1
）
– 主电源滤波器 Z1 （见图 5.0 - 2
）
– 放电感应器 L20， 带保险丝 F21、F22 和 F23 （见图 5.0 - 2
）
– 用于连接主电源电缆的终端面板 X100 （见图 5.0 - 2
）
– 主电源开关关闭后仍带有潜在致命电压的所有电线均为棕色。
– 轴单元。
切要遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
