《用户手册》 SIPLACE CA- 系列 2 操作安全 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 2.11 关闭主开关后的能量状况 103 2 T：图 5.0 - 2 供电单元，后视图 X100 主电源电缆的接线端子 L20 放电感应器，带保险丝 F2 1、F22 和 F23 Z1 主电源滤波器
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.11 关闭主开关后的能量状况 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
102
2

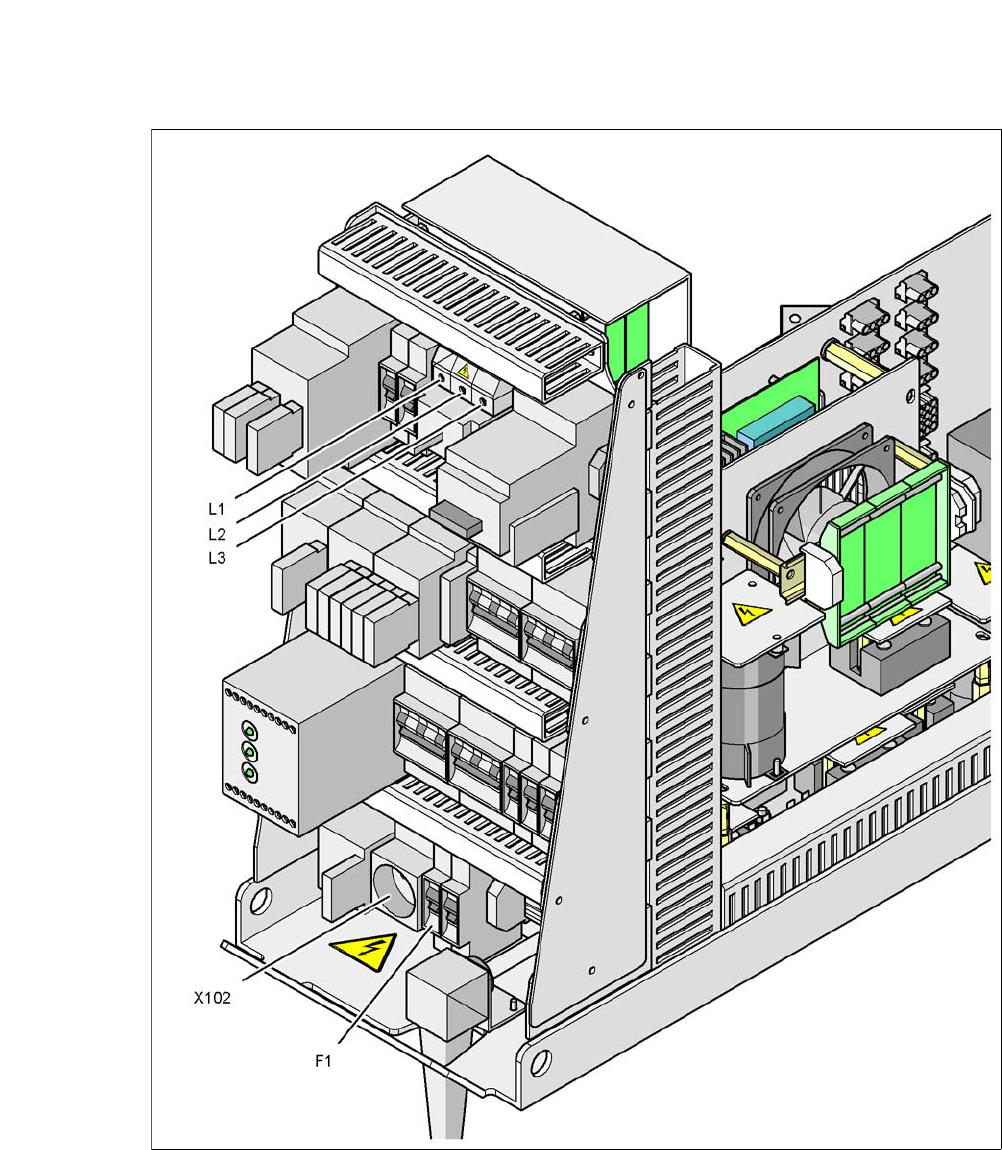

T：图 5.0 - 1 供电单元，前视图
Q1 主开关
X102 维修插座
F1 维修插座保险丝
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 2.11 关闭主开关后的能量状况
103
2

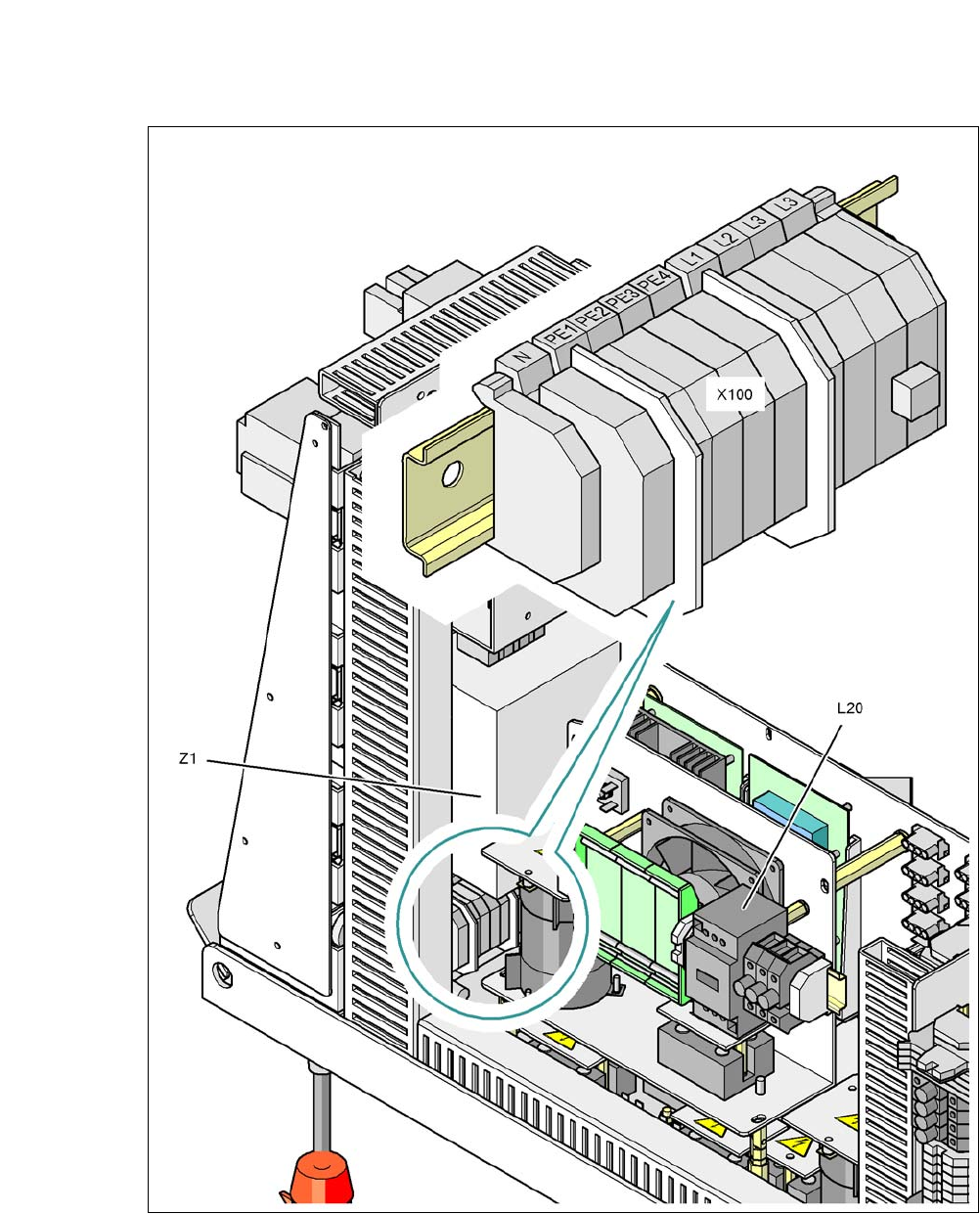

T：图 5.0 - 2 供电单元，后视图
X100 主电源电缆的接线端子
L20 放电感应器，带保险丝 F21、F22 和 F23
Z1 主电源滤波器
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.11 关闭主开关后的能量状况 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
104
下表列出了设备主开关关闭但仍与主电源连接时各模块的电压情况。
2
模块 电压
终端面板 X100
主电源滤波器 Z1
终端 L1、L2、L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
维修插座 X102
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
自动断路器 F1
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
主电源开关 Q1
终端 L1、L2、L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
主开关 Q1
终端 T1, T2, T3
0 VAC
供电单元
（见图 4.0 - 1
中的物件 5）
测试插座X11
GNDX12
测试插座X13_1
测试插座X13_4
GNDX13_7
< 10 VDC
< 10 VDC
< 10 VDC
计算机单元 （见图 2.0 - 1
）
测试插座+ 12 VDC
测试插座- 12 VDC
测试插座+ 15 VDC
测试插座-15 VDC
测试插座+ 5 VDC
测试插座+ 52 VDC
测试插座+ 3.3 VDC
GND
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
