《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.4 SIPLACE CA 的尺寸和重量 121 3 图 . 3.4 - 2 带有两个 SWS 的 CA4 设备尺寸，以毫米为单 位
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.4 SIPLACE CA 的尺寸和重量 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
120
3.4 SIPLACE CA 的尺寸和重量
3.4.1 CA4 贴片机尺寸
3
图 . 3.4 - 1 CA4 设备的尺寸 （基本贴片机），以毫米为单位
(T) PCB 输送方向
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.4 SIPLACE CA 的尺寸和重量
121
3

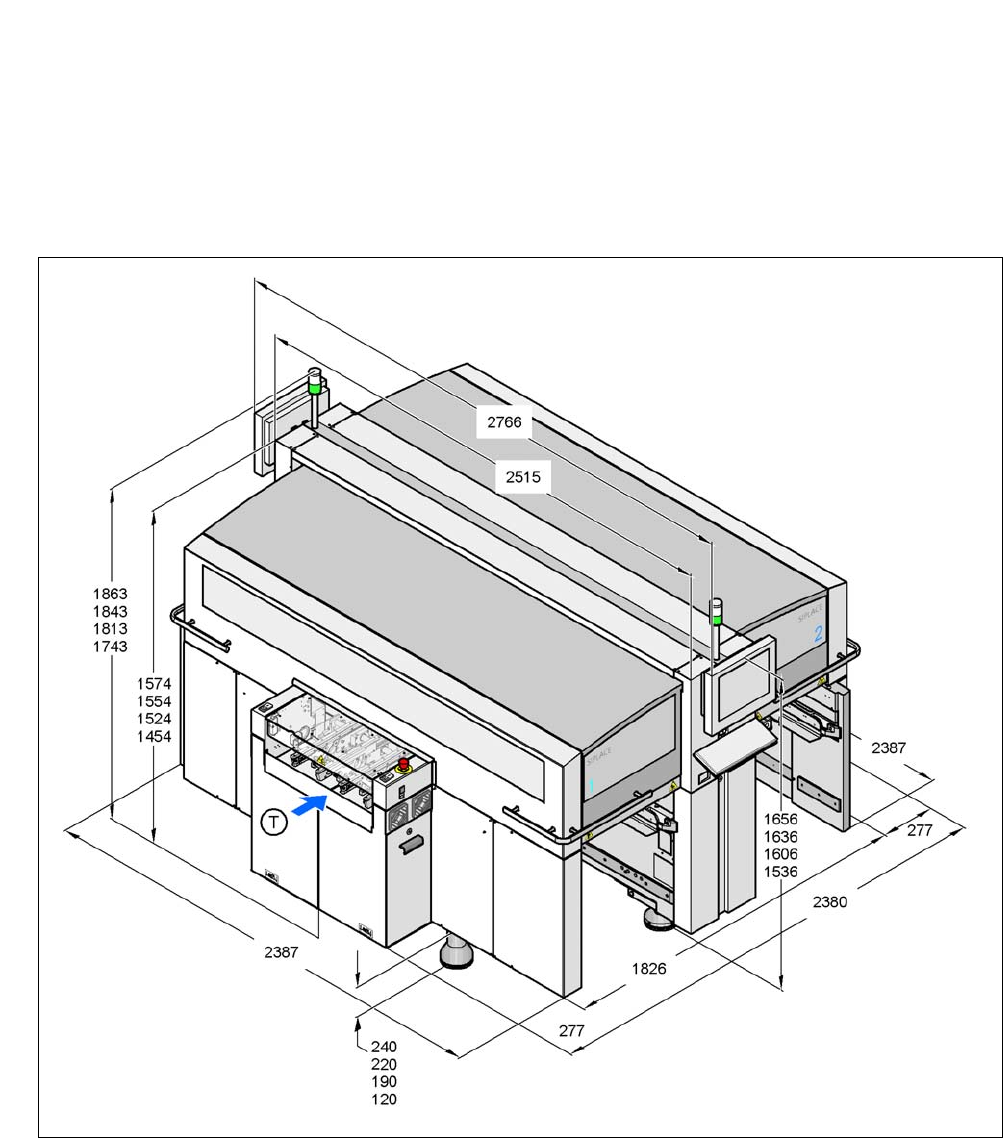

图 . 3.4 - 2 带有两个 SWS 的 CA4 设备尺寸，以毫米为单位
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.4 SIPLACE CA 的尺寸和重量 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
122
3.4.2 打开的保护盖的高度
3
图 . 3.4 - 3 打开的保护盖的高度 - 尺寸以毫米为单位
2110
2090
2060
1990
1840
1820
1790
1720
1960
1940
1910
1840
