《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.4 SIPLACE CA 的尺寸和重量 131 3.4.8 SWS 的重心 3 图 . 3.4 - 10 SWS 的重心坐标系 3 重心坐标： SWS X 坐标 Y 坐标 0 mm 650 mm
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.4 SIPLACE CA 的尺寸和重量 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
130
3.4.7 CA- 系列设备的重心
3

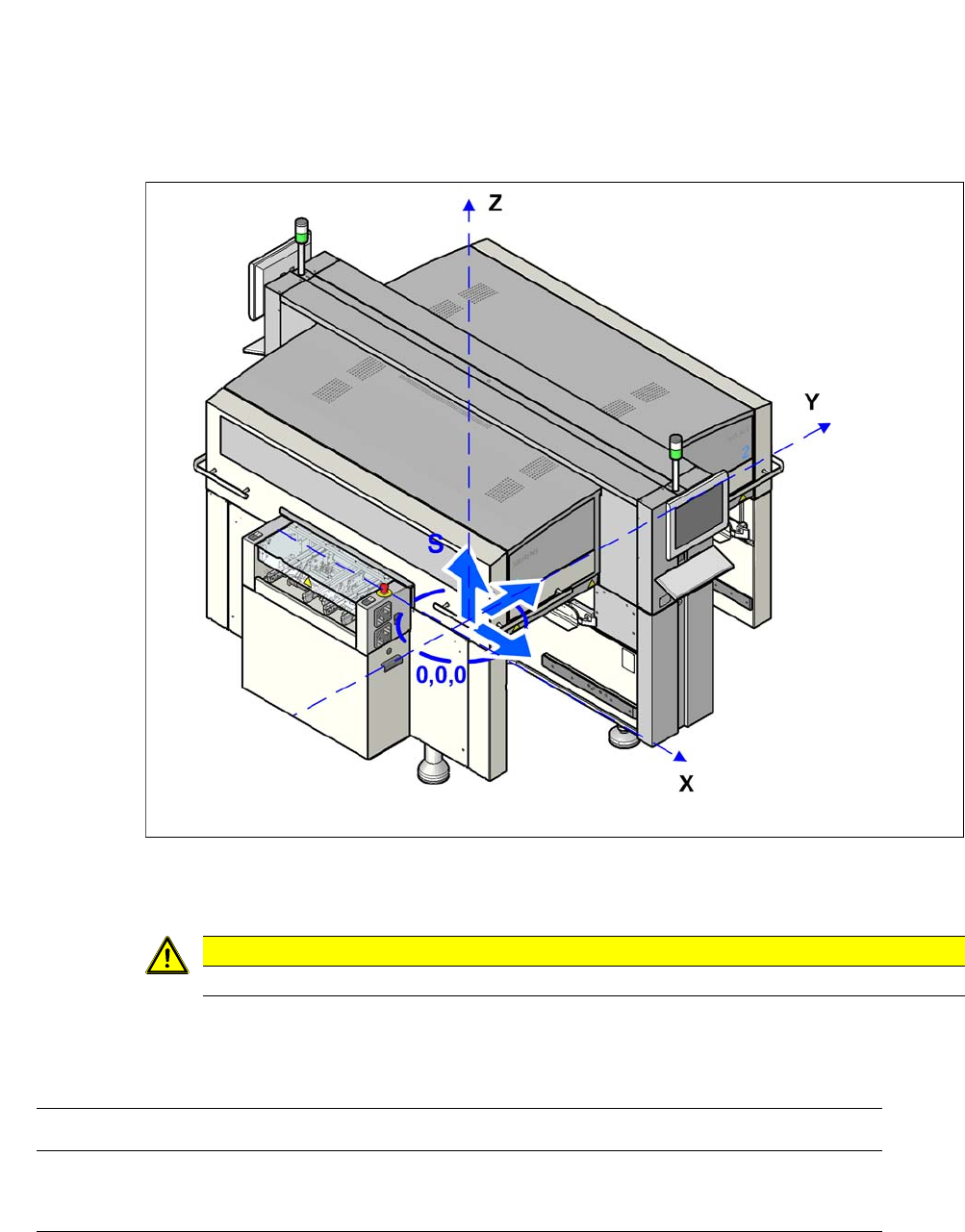

图 . 3.4 - 9 CA- 系列设备的重心
3
3
重心坐标：
这些重心的坐标对应于 PCB 传送导轨高度为 930 mm 的贴片机。
3
谨慎
在运输前请移除所有 CA 贴片机上的转换料台和 SWS。
CA4 设备
无 SWS，无元件料车 X 坐标
Y 坐标
Z 坐标
0 mm
0 mm
120 mm 高度
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.4 SIPLACE CA 的尺寸和重量
131
3.4.8 SWS 的重心
3
图 . 3.4 - 10 SWS 的重心坐标系
3
重心坐标：
SWS X 坐标
Y 坐标
0 mm
650 mm
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.5 生产线概念 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
132
3.5 生产线概念
3.5.1 说明
3
SIPLACE 概念具有灵活、模块化、设计紧凑以及高性能等特性。与 SIPLACE X- 系列一同运行
时，SIPLACE CA 贴片机让您可以使用完全一致或各不相同的模块单独地配置您的生产线。如果
生产要求发生了变化，由于每台贴片机设计都非常紧凑再加上这样的灵活性，因此可以快速、轻
松地重新进行组合。
3
图 . 3.5 - 1 生产线概念示例
3
SIPLACE 家族拥有最佳的贴片系统，可以满足各种独立的性能要求。
SIPLACE CA- 系列
设备可以通过使用倒装片或晶粒贴附工艺直接从晶圆贴装裸晶粒，并且可以贴
装所有 SIPLACE X 贴片机所涵盖的 SMD 范围。因此 SIPLACE CA 标志着 SIPLACE 家族中一个
创新性贴装技术的开始。
