3 技术数据
《用户手册》 SIPLACE CA- 系列
3.7 SIPLACE 晶圆系统 （SWS） 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
142
3.7.4.2 倒装片段位器 1 （Ｚ 方向）
3

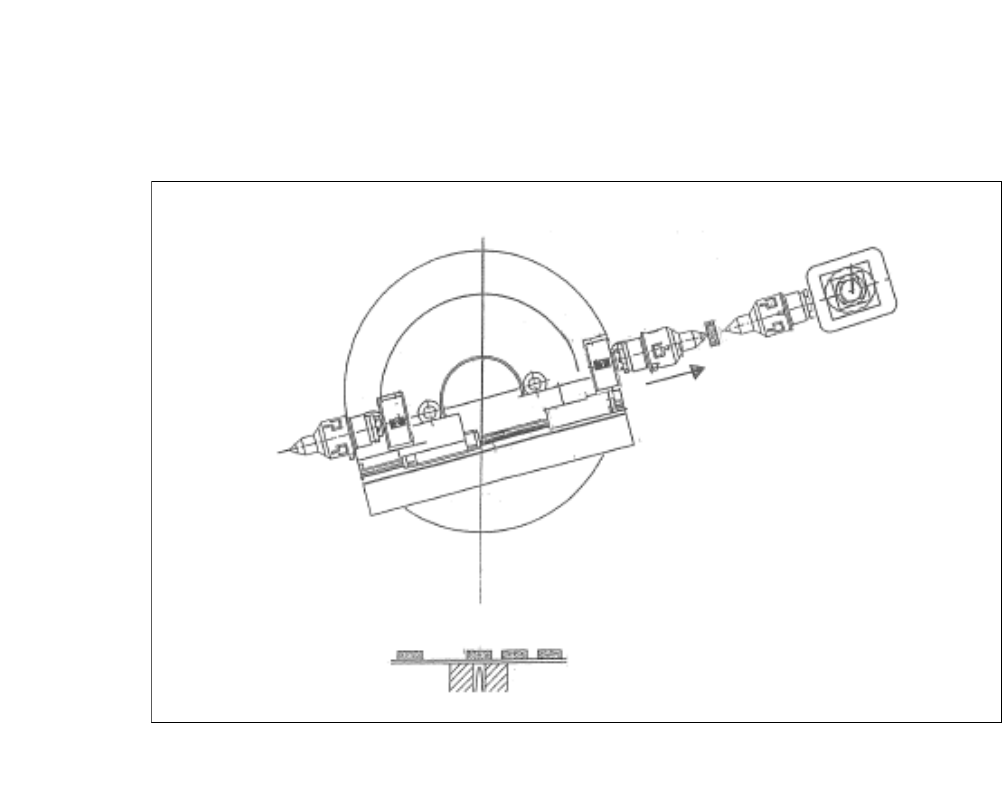

图 . 3.7 - 7 倒装片段位器 1 （Ｚ 方向）
(1) 倒装片旋转段位器 1 的 X- 轴移动到转送位置。
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.7 SIPLACE 晶圆系统 （SWS）
143
3.7.4.3 晶粒贴附 - 转送位置
3

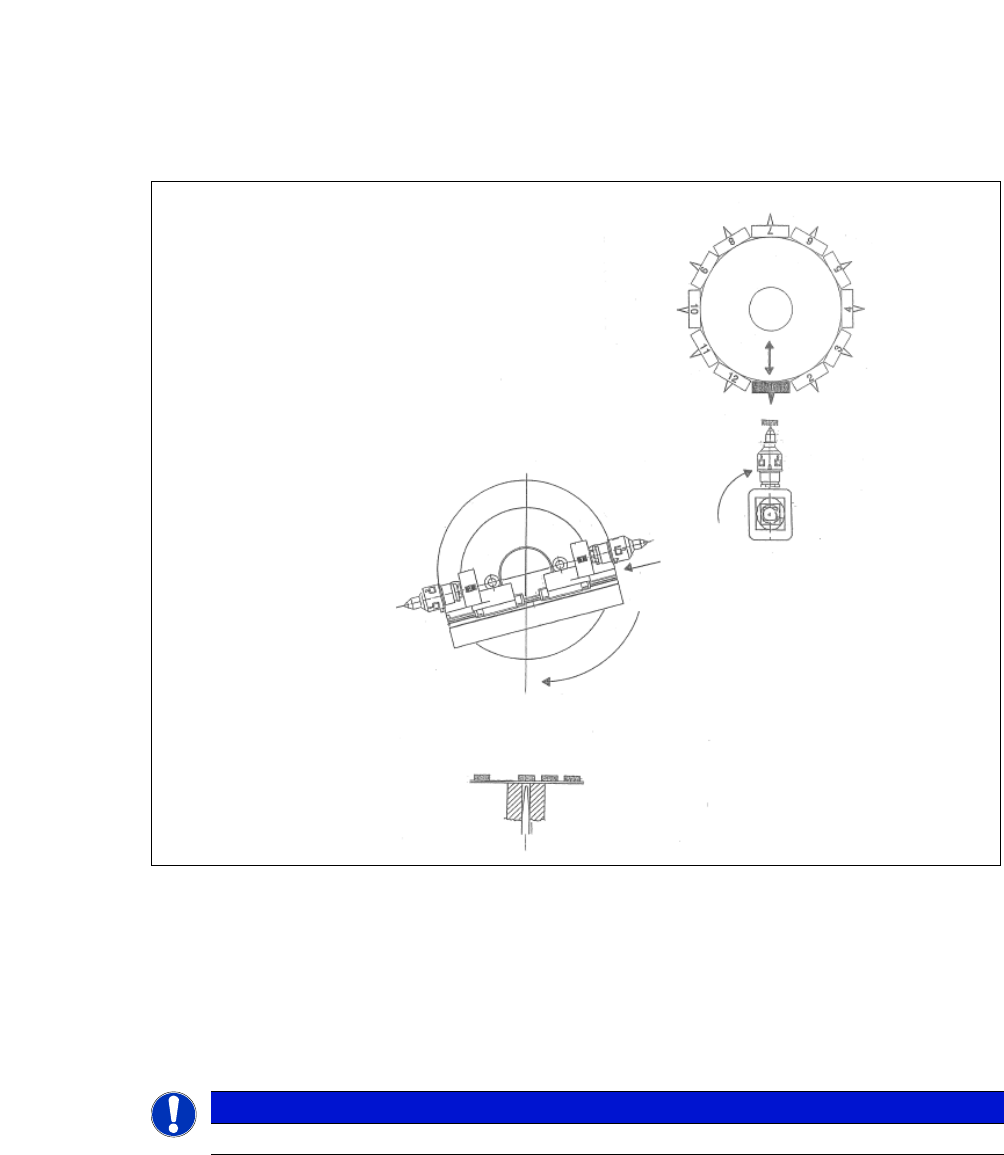

图 . 3.7 - 8 晶粒贴附 - 转送位置
(1) 晶粒贴附旋转到转送位置。
(2) SIPLACE 贴片头从晶粒贴附段位器拾起芯片，然后旋转到下一个星形位置。
(3) 与此同时，X 轴将 1 号段位器撤回到起始位置。
(4) 倒装片单元 - 1 号段位器旋转到转送位置然后拾起下一个芯片。
3
请注意
在使用晶粒贴附单元时，倒装片单元中只有 1 号段位器被激活。
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.7 SIPLACE 晶圆系统 （SWS） 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
144
3.7.4.4 倒装片经编码位置 （校准后）
3
3
图 . 3.7 - 9 倒装片经编码位置 （校准后）
0°
原点传感器位置
180°
转送位置，段位器 1
125°
相机 “ 自由 ” 位置
96°
触发位置，段位器 1
90°
原点偏移位置
83°
触发位置，段位器 2
58°
相机 “ 自由 ” 位置
