3 技术数据 《用户手册》 SIPLACE CA- 系列 3.8 贴片头 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 170 3.8.2 用于高精确度贴片的 SIPLACE Sp eedStar （C&P20 M）贴片头 3 图 . 3.8 - 2 SIPLACE Speed Star （C&P20 M） - 功能组第 1 部分 (1) DP 驱动装置，20 个驱动装置 (2) “ 真空…
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.8 贴片头
169
3.8 贴片头
3.8.1 CA4 贴片机上的贴片头配置
3
图 . 3.8 - 1 贴片头配置 - SIPLACE CA4
可选的贴片头配置 3
3
2 号贴片区域
G1
G2
G3
G4
C&P20 M
C&P20 M
C&P20 M
C&P20 M
C&P20 M
1 号贴片区域
1 号贴片区域 2 号贴片区域
1 号悬臂 4 号悬臂 2 号悬臂 3 号悬臂
C&P20 M C&P20 M C&P20 M C&P20 M
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.8 贴片头 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
170
3.8.2 用于高精确度贴片的 SIPLACE SpeedStar （C&P20 M）贴片头
3
图 . 3.8 - 2 SIPLACE SpeedStar （C&P20 M） - 功能组第 1 部分
(1) DP 驱动装置，20 个驱动装置
(2) “ 真空传感器保持电路 ” 板
(3) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 （7）
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.8 贴片头
171
3

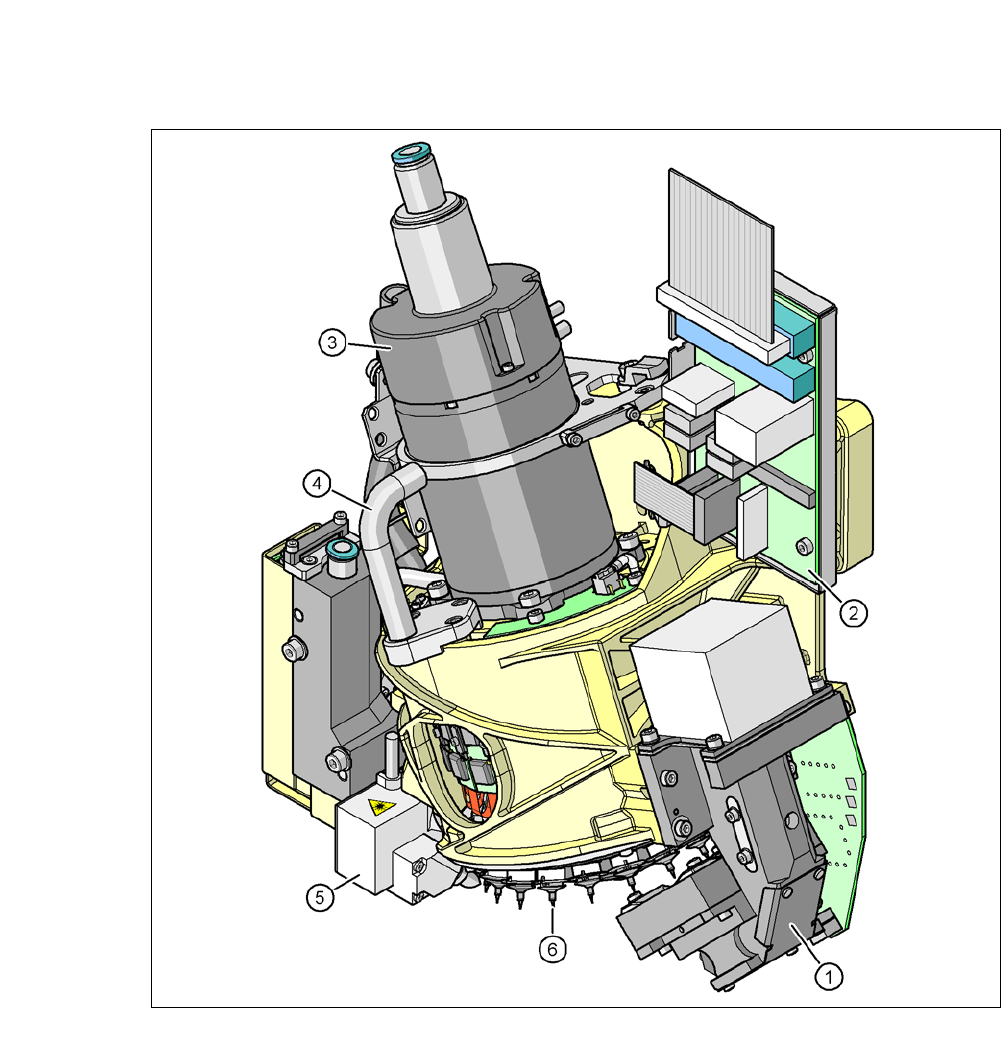

图 . 3.8 - 3 SIPLACE SpeedStar （C&P20 M） - 功能组第 2 部分
(1) C&P 元件相机 （23 型，6 x 6，数字）
(2) 中部分配器板
(3) 星形轴马达
(4) 握柄
(5) 元件传感器
(6) 带有 20 个吸嘴的星形轴
