《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.15 灵活双 PCB 传送导轨 203 3.15.3 功能 灵活双传送导轨有两条传送轨道 ，它们在电气上和机械上是互相独 立的。单传送导轨也适应同样 的功能 （见第 3.14.3 部分，第 200 页） 。 3.15.4 “ 灵活双传送导轨 ” 功能 “ 灵活双传送导轨 ” 性能这项功能可 以让传送导…
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.15 灵活双 PCB 传送导轨 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
202
3.15.2 技术数据
3
固定传送导轨侧 右侧或左侧
印制板格式
标准 （长 x 宽）
配置 “ 宽印制板 ”
“ 长印制板 ” 选项
*a
“ 长印制板 ” 选项和配置
“ 宽印制板 ”
处于 “ 单传送导轨 ” 模式的双传送导轨
标准 （长 x 宽）
配置 “ 宽印制板 ”
“ 长印制板 ” 选项
“ 长印制板 ” 选项和配置
“ 宽印制板 ”
*)a 见 “ 长印制板 ” 选项，第 7.7 部分，第 423 页
50 mm x 50 mm 到 450 mm x 216 mm
50 mm x 50 mm 到 450 mm x 250 mm
50 mm x 80 mm 到 610 mm x 216 mm
50 mm x 80 mm 到 610 mm x 250 mm
50 mm x 50 mm 到 450 mm x 380 mm
50 mm x 50 mm 到 450 mm x 450 mm
50 mm x 80 mm 到 610 mm x 380 mm
50 mm x 80 mm 到 610 mm x 450 mm
印制板厚度
标准 0.3 mm 到 4.5 mm ± 0.2 mm
（根据要求可提供更厚的印制板）
根据要求提供真空附件
托盘上的薄印制板
PCB 曲度 见 “ 3.15
部分，第 201 页
PCB 重量 最大到 3 kg
PCB 下方间隙
标准
可选
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
PCB 传送导轨高度 900 mm ± 15 mm （可选）
930 mm ± 15 mm （标准）
950 mm ± 15 mm （SMEMA 选项）
接口类型 SMEMA / 西门子
无元件夹持边缘 3 mm
PCB 更换时间 < 2.5 秒
PCB 定位精确度 ± 0.5 mm
传送导轨模式 同步或异步
每个传送导轨类型的贴装内容 相同或不同
每种传送导轨的 PCB 宽度 相同或不同
坏基准点探测 同步：可能，无全局基准点
异步： 可能
自动宽度调整 同步：可能，异步：可能
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 3.15 灵活双 PCB 传送导轨
203
3.15.3 功能
灵活双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。单传送导轨也适应同样
的功能 （见第 3.14.3
部分，第 200 页）。
3.15.4 “ 灵活双传送导轨 ” 功能
“ 灵活双传送导轨 ” 性能这项功能可以让传送导轨轨道扩宽超过 216 mm 的标准宽度。这样超宽
PCB 就可以在一台带有双传送导轨的贴片机中被处理。第二条传送导轨的导轨侧，完全被移到一
起，这将同时停用传送导轨轨道。
3
图 . 3.15 - 2 处于 “ 单传送导轨 ” 模式的灵活双传送导轨
3
3
3.15.5 传送导轨轨道的定义
我们将右侧传送轨道 （从传送方向看）称为 “ 1 号传送导轨 ”，将左侧传送轨道称为 “2 号传送导
轨 ” （见图 3.15 - 3
，第 204 页）。
2 号轨道被加宽的双传送导轨：
（固定传送导轨侧在左边）
2 号传送轨道被禁
用
1 号传送轨道 2 号传送轨道 1 号传送轨道被禁
用
PCB 传送方向 PCB 传送方向
固定传送导轨侧
1 号轨道被加宽的双传送导轨：
（固定传送导轨侧在右边）
灵活传送导轨侧
3 技术数据
《用户手册》 SIPLACE CA- 系列
3.15 灵活双 PCB 传送导轨 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
204
3.15.6 传送导轨轨道宽度的定义
3.15.6.1 标准宽度
传送导轨轨道的标准宽度为由传送导轨静止侧需要的位置确定的最大传送导轨宽度。每条轨道不
超过 216 mm。
3.15.6.2 超宽传送导轨轨道
传送导轨轨道可以通过将传送导轨的静止侧移出它的正常位置可以最多扩宽到 250 mm。
3.15.6.3 处于 “ 单传送导轨 ” 模式的双传送导轨
双传送导轨可以在线配置成为一个单传送导轨。一条传送轨道将被完全移到一起，并被停用 （见
图 3.15 - 2
）。 这样做可以创造出一条的宽度可高达 450 mm 的传送轨道。
3.15.7 传送模式
灵活双传送导轨可以在两种模式中使用：
– “ 同步传送 ” 模式
– “ 异步传送 ” 模式
3

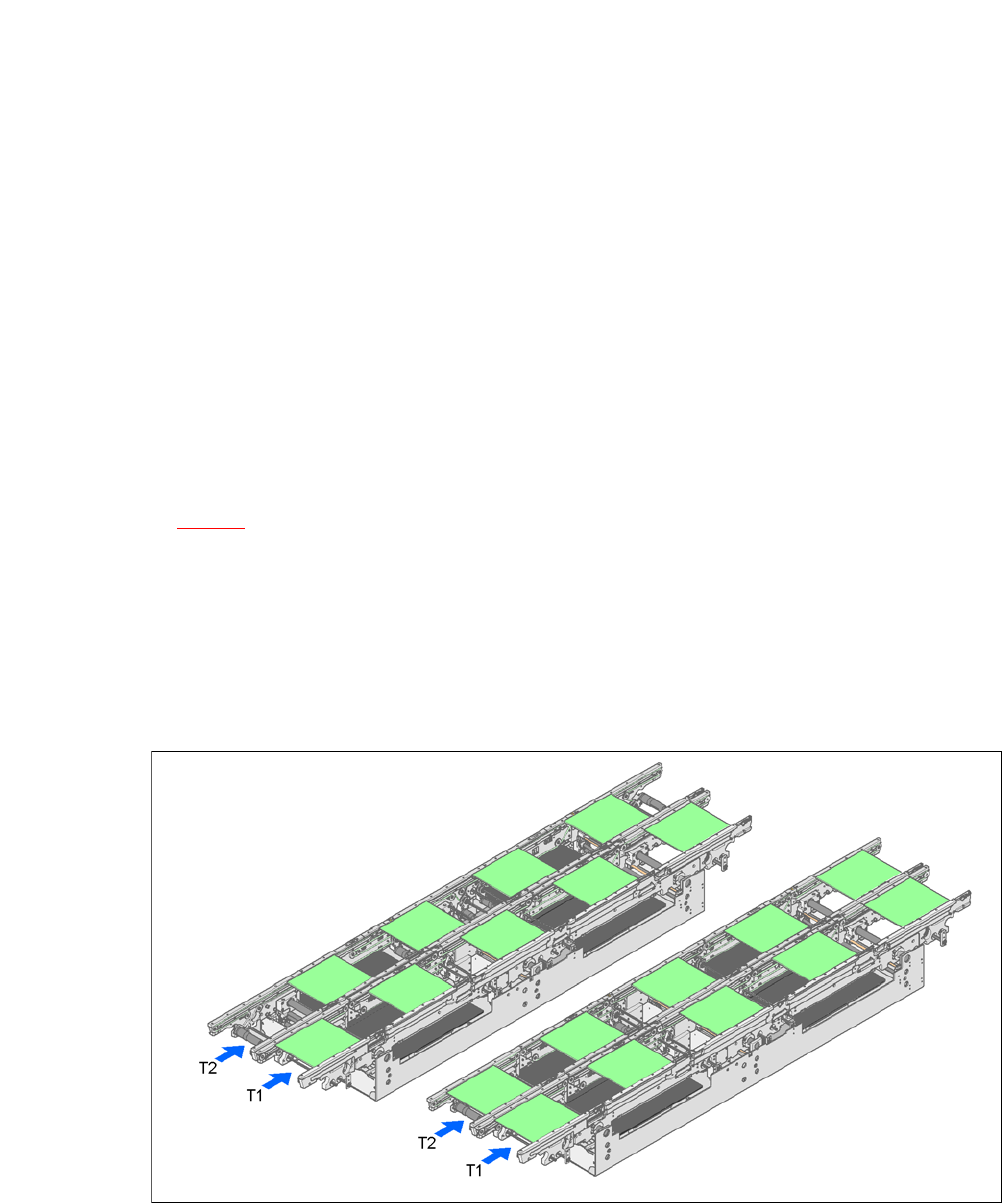

图 . 3.15 - 3 传送模式
“ 同步传送 ” 模式“ 异步传送 ” 模式
