4 设置与调试 《用户手册》 SIPLACE CA- 系列 4.3 SWS 的出厂配置和运输 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 220 4.3 SWS 的出厂配置和运输 4.3.1 装运包装 如在欧洲之内运输， SWS 被装放在一个木质货盘上并 用塑料薄膜包裹。如在欧洲之 外，设备被装 放在一个木质板条箱里，然后放在一 个稳定的木质货盘上。 4.3.1.1 装运包装的尺寸 木质运输板条箱的尺寸…
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.2 贴片机的出厂配置和运输
219
4
4
4.2.4.4 在运输设备时需要注意的几个要点
4
警告
由于货叉间距过大而造成损坏的危险！
货叉间的距离必须在 800 和 900 mm 之间。叉车的插入点可以在图 4.2 - 4
中查看。接触表
面之间的外部距离 1,120 mm。
货叉间距增大意味着设备在其接触表面以外被抬升，这样的情况可能导致设备机架变形并
损坏电缆和线路。
货叉仅能被打开到可以保证它们依然位于设备底部接触区域内的一个角度 （查看接
触表面，见图 4.2 - 3
）。
警告
因单侧承重导致的损坏危险！
设备支脚单侧承重 （例如，因为设备发生侧倾而致）可能导致设备支脚发生变形。
在抬升设备时请确保货叉均衡承重。
在货叉和设备之间使用一个坚固的支撑层。
在抬升设备时，请邀请另一个人在一旁观察，确保设备不会向一侧倾斜。
警告
损坏的危险！
设备机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输设备时，请确保所有支脚都已离开地面。
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.3 SWS 的出厂配置和运输 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
220
4.3 SWS 的出厂配置和运输
4.3.1 装运包装
如在欧洲之内运输，SWS 被装放在一个木质货盘上并用塑料薄膜包裹。如在欧洲之外，设备被装
放在一个木质板条箱里，然后放在一个稳定的木质货盘上。
4.3.1.1 装运包装的尺寸
木质运输板条箱的尺寸如下：
长 1700 mm
宽 1250 mm
高 1600 mm
4
4

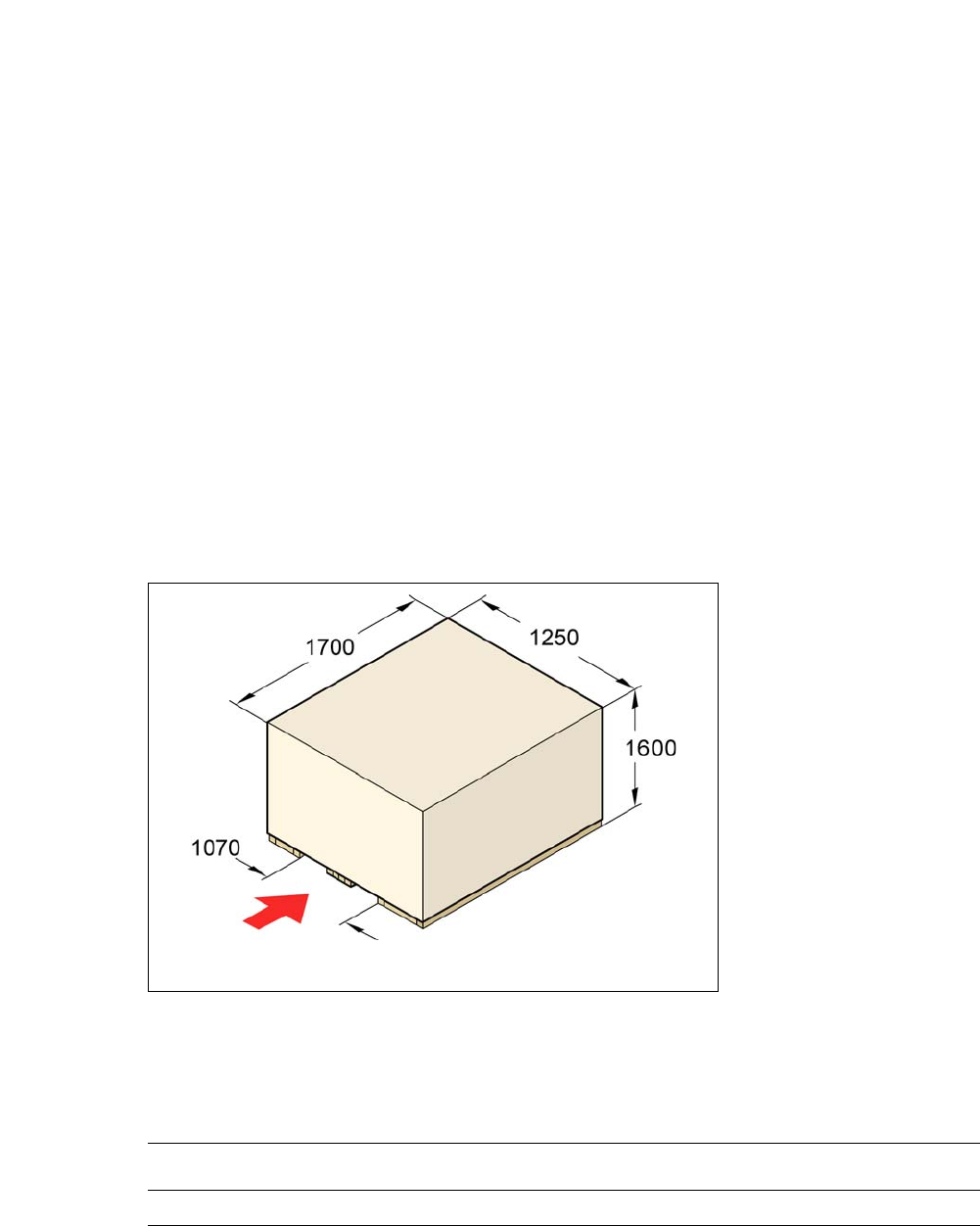

图 . 4.3 - 1 SWS 的运输板条箱 - 尺寸以毫米为单位
4.3.1.2 做好派送准备的设备重量
下表为做好派送准备的设备重量 （包括包装）。
4
叉车插入点
设备 欧洲内派送 海外派送
SWS 390 kg 473 kg
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.3 SWS 的出厂配置和运输
221
4.3.2 在一个板条箱中运输 SWS
4.3.2.1 服务
ASM Assembly Systems GmbH & Co.KG 提供的服务之一就是完全将 CA- 系列贴片机集成到您的
生产线中。凭借我们丰富的专业知识和经验，并借助正确的工具和设备，我们可以保证顺利、高
效完成整个安装过程。但这需要您事先说明贵方基础设施方面的情况，并在必要时对您的生产设
施做出调整。
请注意，运输设备最安全的方法是始终将设备放在运输板条箱中，或至少将其放在货盘上。这可
以防止因支脚与障碍物碰撞而使设备受损。
4.3.2.2 安全须知
4
4
4
4.3.2.3 运输方式
要运输木质货盘上或运输板条箱内的 SWS，请使用符合以下规格的叉车：
叉长：最小 1800 mm
承载功率： 最小 1500 kg
货叉间的净宽：最小 420 mm 4
警告
请遵守适用的意外预防规范！
必须遵守关于重质货物运输的适用意外预防规范！
警告
侧倾的危险！
如未遵守要求的运输方式规格，就会发生这个危险 （第 4.3.2.3
部分）！
请始终使用规定的运输发生。
警告
有夹伤的危险！
运输设备时有夹伤脚的危险。
请穿上特殊的防护鞋。
