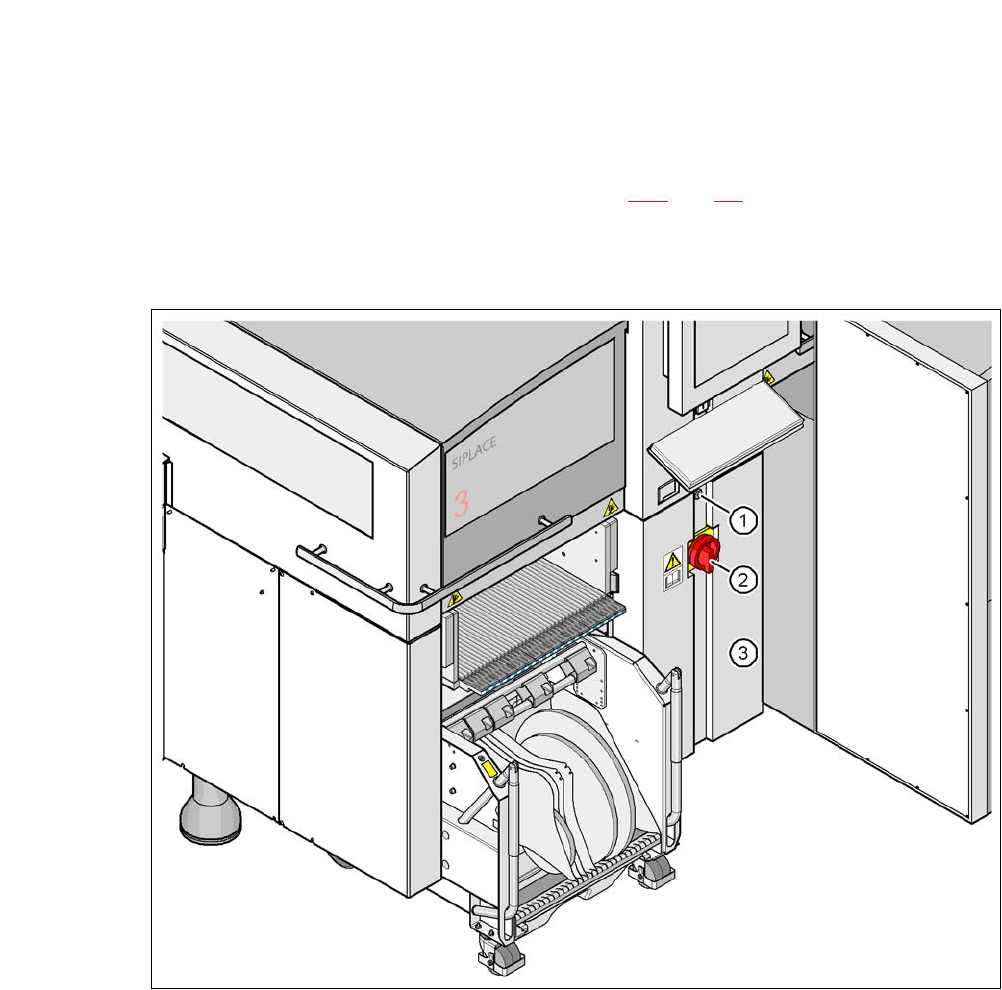

《用户手册》 SIPLACE CA- 系列 4 设置与调试 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.4 安装位置的基础设施 227 4.4.3 SWS 的压缩空气供给 供给 SWS 的压缩空气直 接要通过贴片机获得。 （另见 3.3.2 ，第 119 页） 。 4.4.4 贴片机的主电源供给 4 图 . 4.4 - 2 贴片机上的电源位置 4 (1) 保护锁 (2) 主电源开关已锁 定，防止再次打…
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.4 安装位置的基础设施 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
226
4.4.2.2 贴片机上的压缩空气连接
4

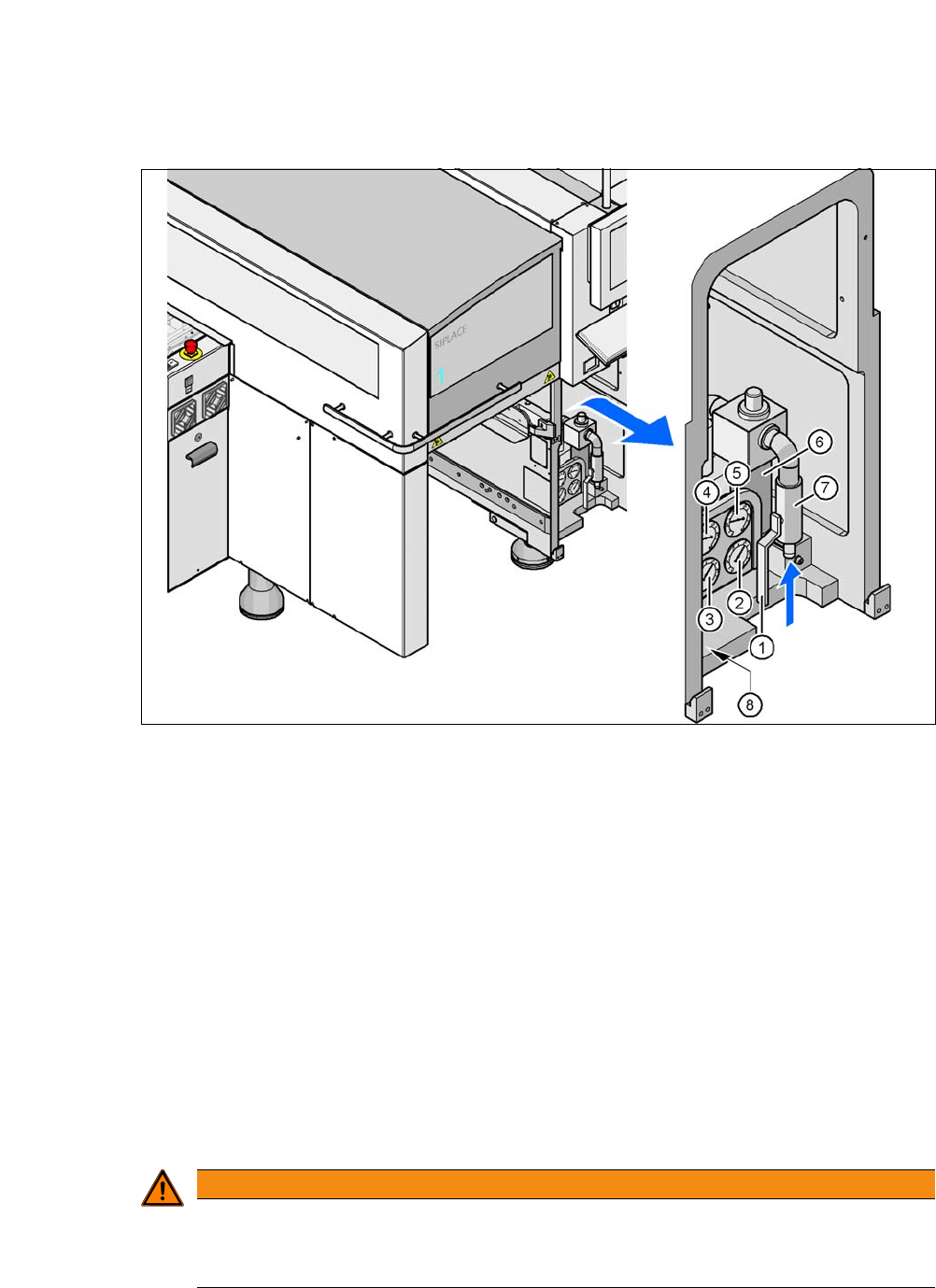

图 . 4.4 - 1 压缩空气线路连接
(1) 位于 “OPEN （打开）” 位置的停止阀
(2) 测量设备元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 bar （显示范围 0 - 0.6 MPa，0 - 6 bar）
(3) 测量悬臂分配器供应压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa, 0 - 6 bar）
(4) 测量散装盒供料器模块供给压力的压力计
目标压力：0.25 ± 0.05 Mpa，2.5 ± 0.5 bar （显示范围：0 - 0.6 MPa，0 - 6 bar）
(5) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 bar （显示范围：0 - 1.0 MPa，0 - 10 bar）
(6) 压缩空气过滤器
(7) 压缩空气连接
(8) 用于固定气动单元的六角套筒螺丝
4
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
切勿在压缩空气线路依然处于加压状态时断开压缩空气线路。
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.4 安装位置的基础设施 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
228
4.4.4.1 危险提示
4
4.4.4.2 检查主电源
检查压缩空气供给是否符合规定的设备规格 （见第 3.3 节中的表格，第 118 页）。
4
4
4.4.4.3 供电电缆 - 规格
以下规格适用于电源电缆：
5 x 6 mm² 用于 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC
5 x 6 mm² 用于 3 x 208 VAC / 3 x 230 VAC
电源线的颜色编码取决于系统操作的所在国家。
4
危险
危险电压等级！
贴片机连接了主电源电压：3 x 208 V~、3 x 230 V~、3 x 380 V~、3 x 400 V~ 或 3 x 415
V~ ± 5 %， 50/60 Hz。 这表示系统中的某些部分携带有可能致命的电压 —— 即便主电源
开关已被关闭。
因此对设备处理不当就有可能导致死亡、严重的人身伤害或对设备的重大损坏。
切要遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第 1 部分，或
IEC 60204 标准中第 1 部分）以及您所在国家或地区中适用的安全规范。
只有具备资质或接受过相应培训的工作人员才可以打开供电单元的保护盖和接通设
备的电源。
请注意
要求规格
为满足要求规格，某些手段在 “ 客户场地的 SMD 系统网络配置 （电气和压缩空气）” 文
件 [00191409-xx] 中已有说明。
请注意
电源中的负荷峰值
由于技术原因，电源有时会出现负荷峰值。
如有必要，请与电力公司联系以明确电源阻抗。
警告
电导线的清晰标识！
连入每台设备和安装选件 （如 SWS、产效升降机）的电导线必须清楚标示，以便易于分
配，不会出现混淆。
遵循贴片机使用国家的相关规定。
