《用户手册》 SIPLACE CA- 系列 4 设置与调试 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.4 安装位置的基础设施 231 为每条电线末端压接一个金属环。 拧松弯角电缆固定头上的螺母 （图 4.4 - 3 中的物件 2） 。 上折弯角电缆固定头。 将电源电缆穿过弯角电缆固定头，到达终端 面板 X100 （见图 4.4 - 4 中的 X100） 。 将电缆连到终端上并确保…
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.4 安装位置的基础设施 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
230

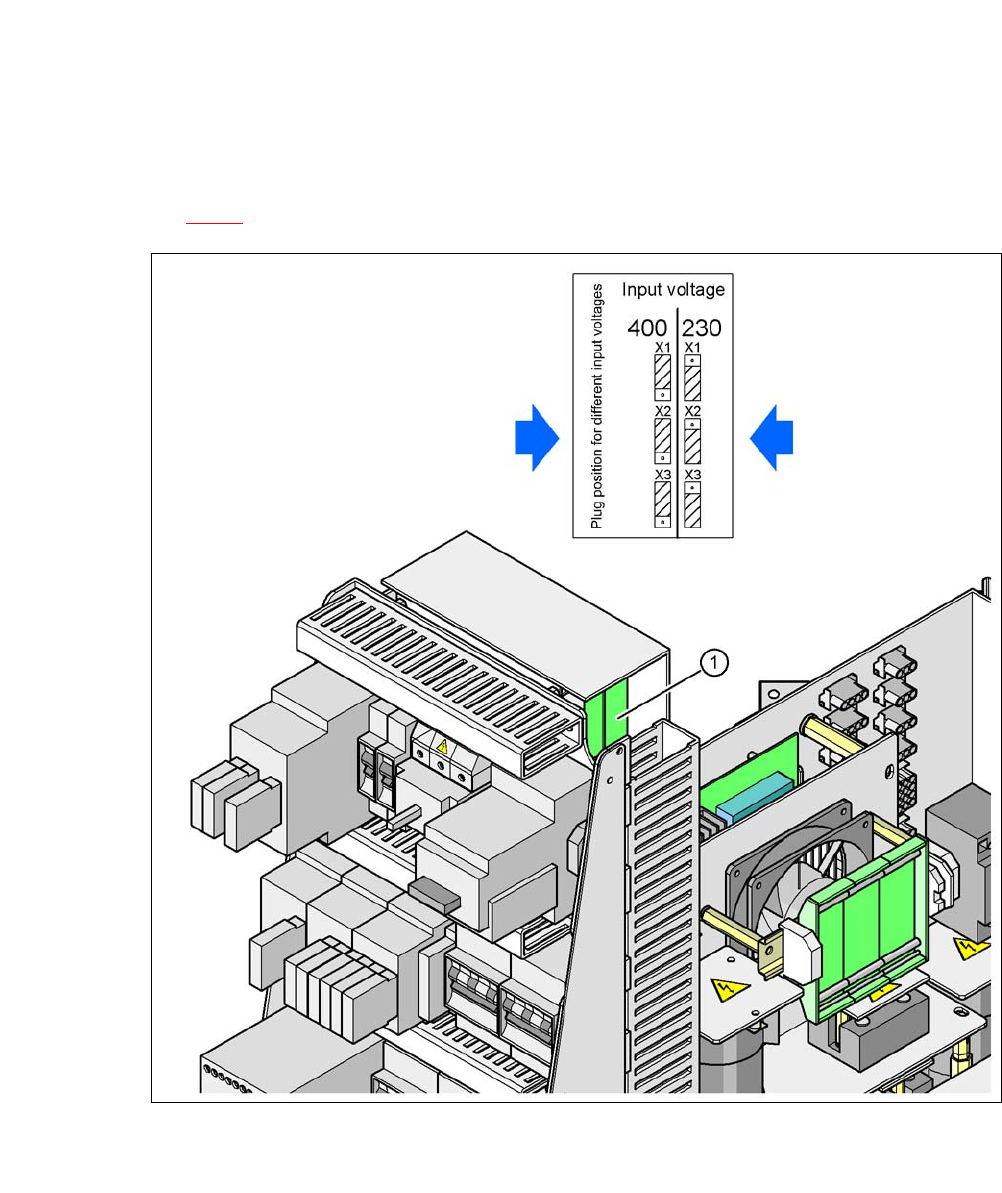

4.4.4.4 连接供电电缆
4

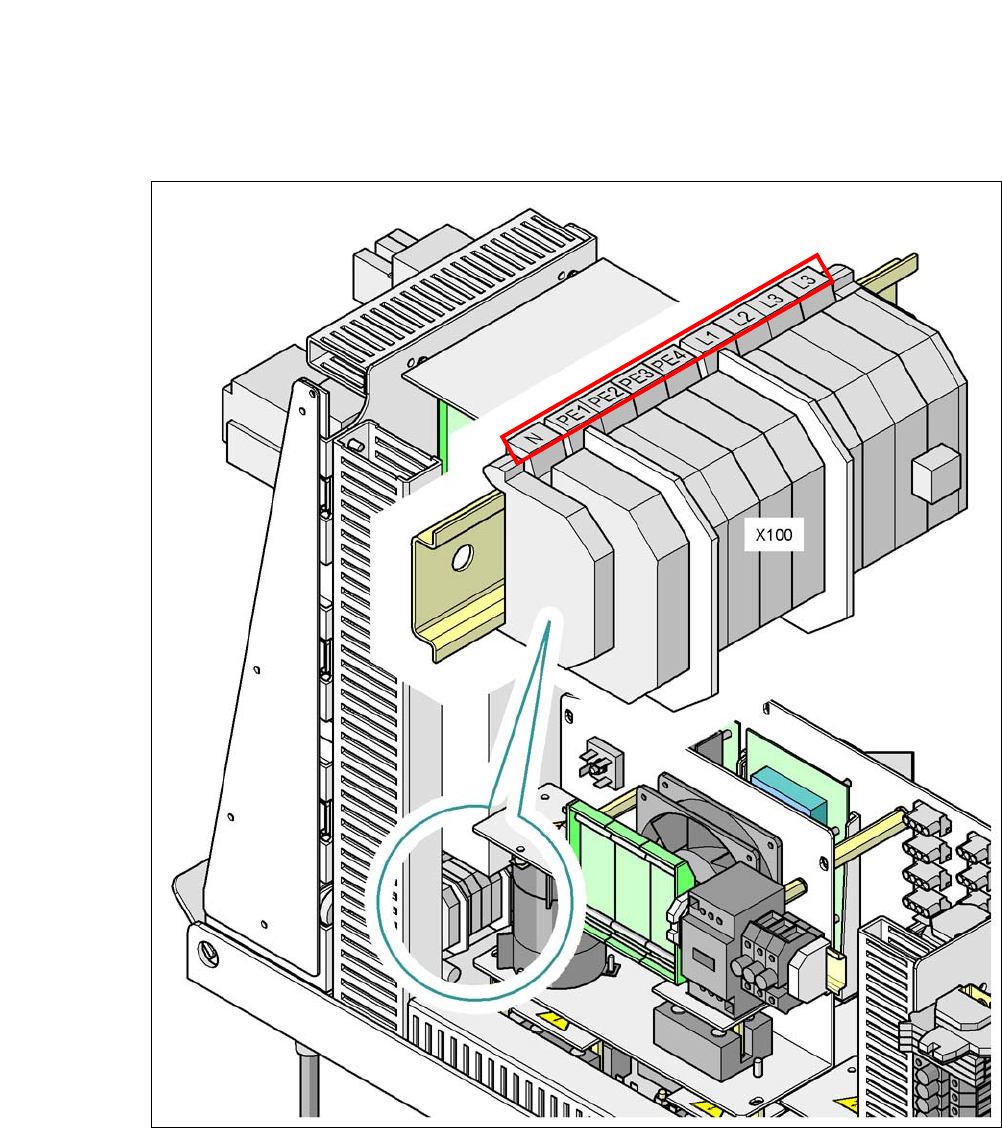

图 . 4.4 - 4 连接电缆的终端面板
（L1） 三相交流
（L2） 三相交流
（L3） 三相交流
（N） 零线
（PE） 保护接地导线 PE1、PE2、PE3、PE4
（X100）终端面板
